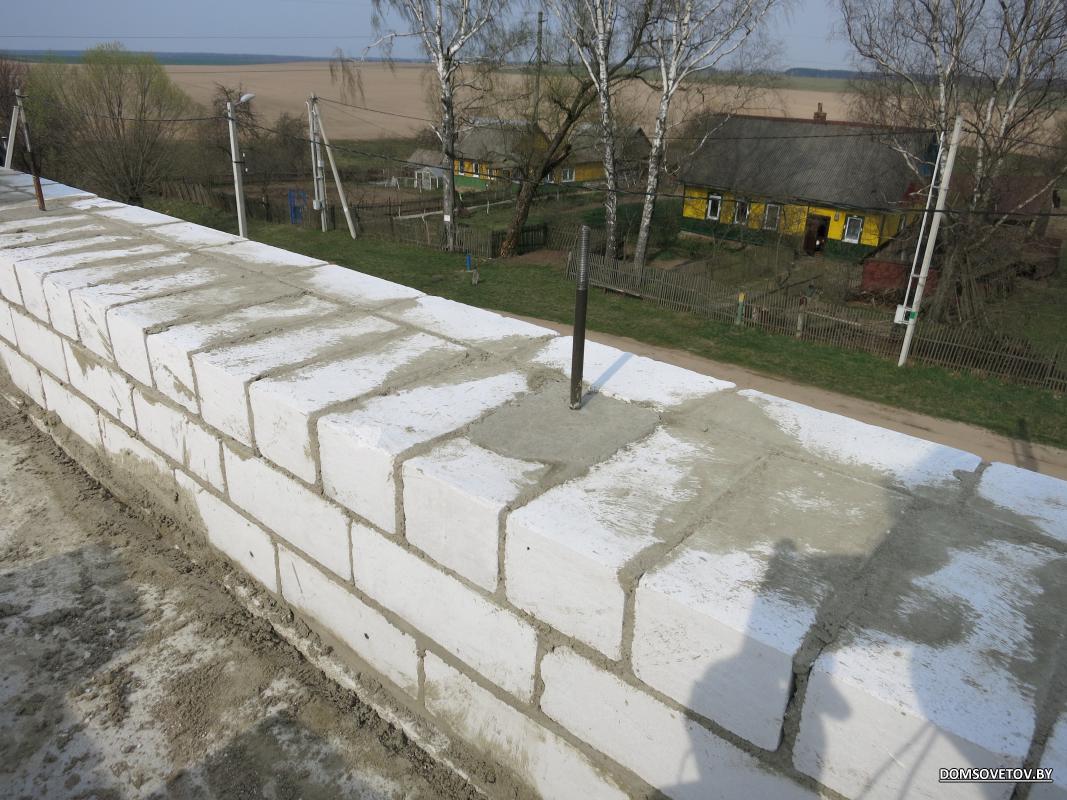

чтото не получилось с изображением. но смысл в длинных шпильках из армапояса, потом блоки и на них маурлат

Обратите внимание на дневники сройки от Классика и Долбо. У них достаточно наглядно показаны узлы крепления мауэрлата к армопоясам при холодном чердаке.

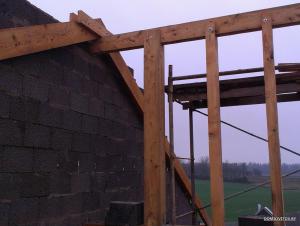

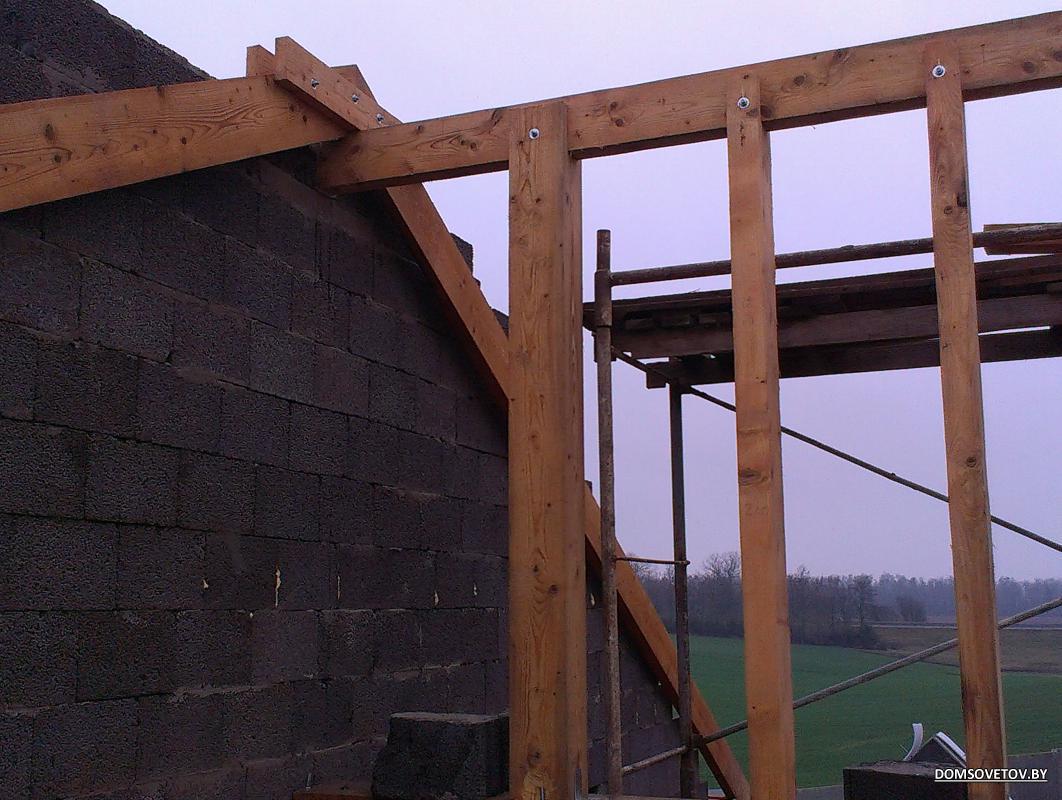

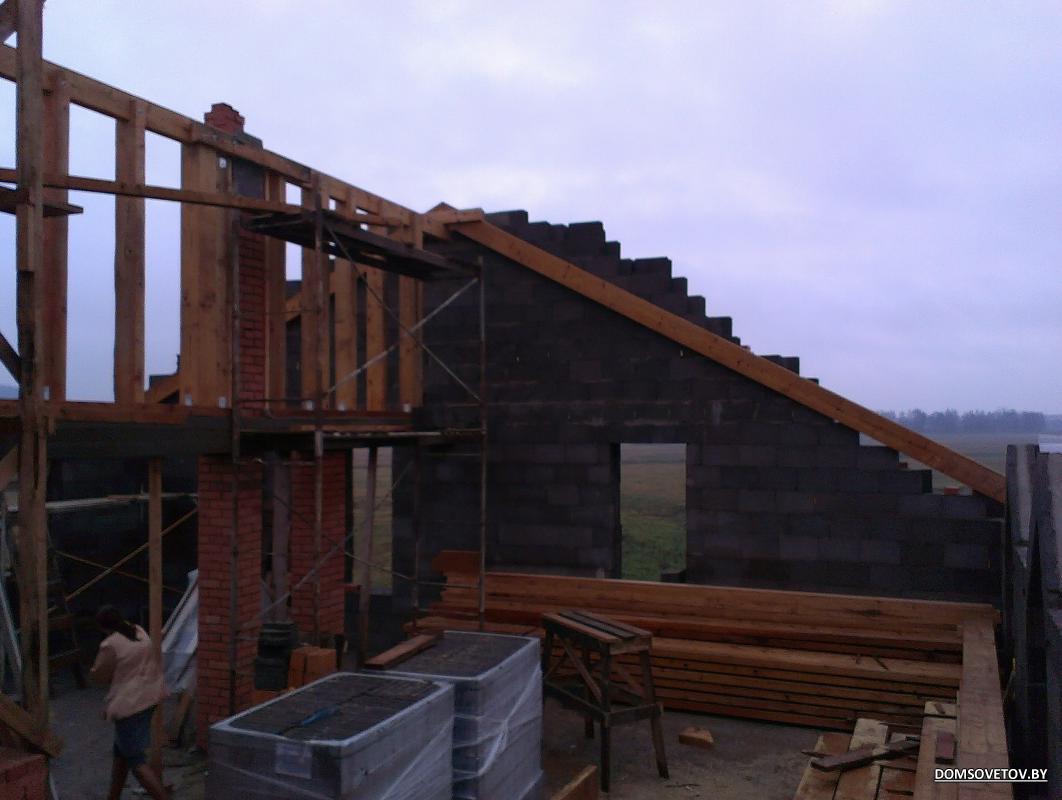

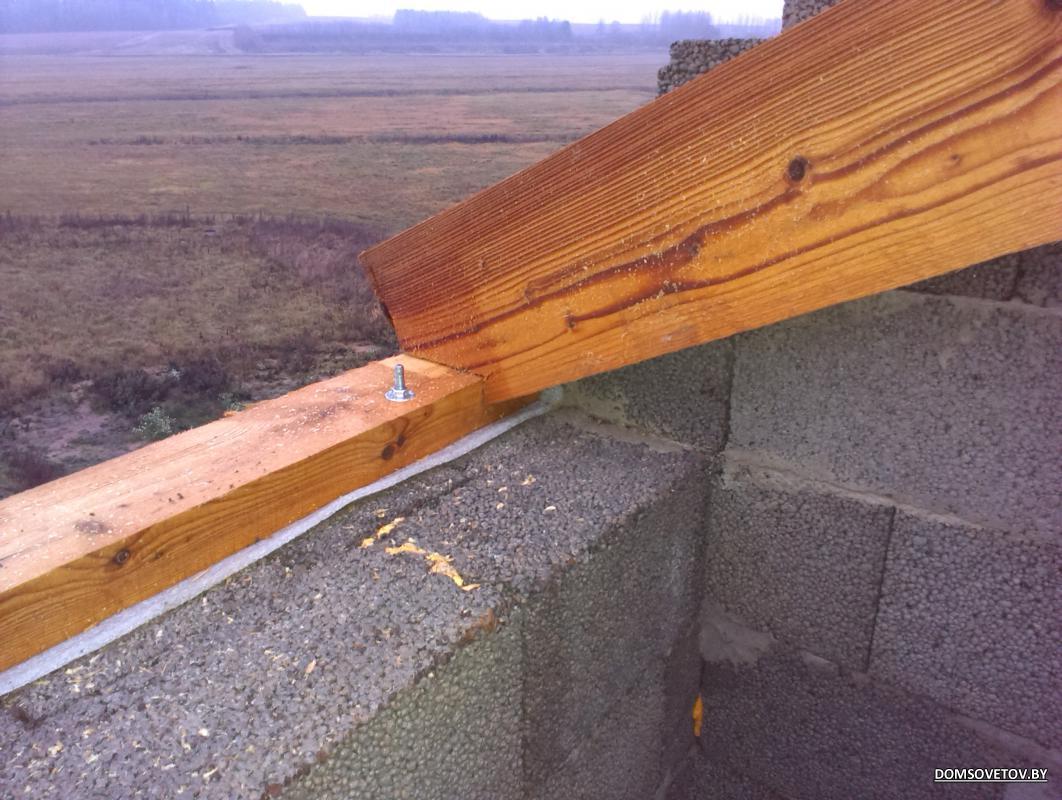

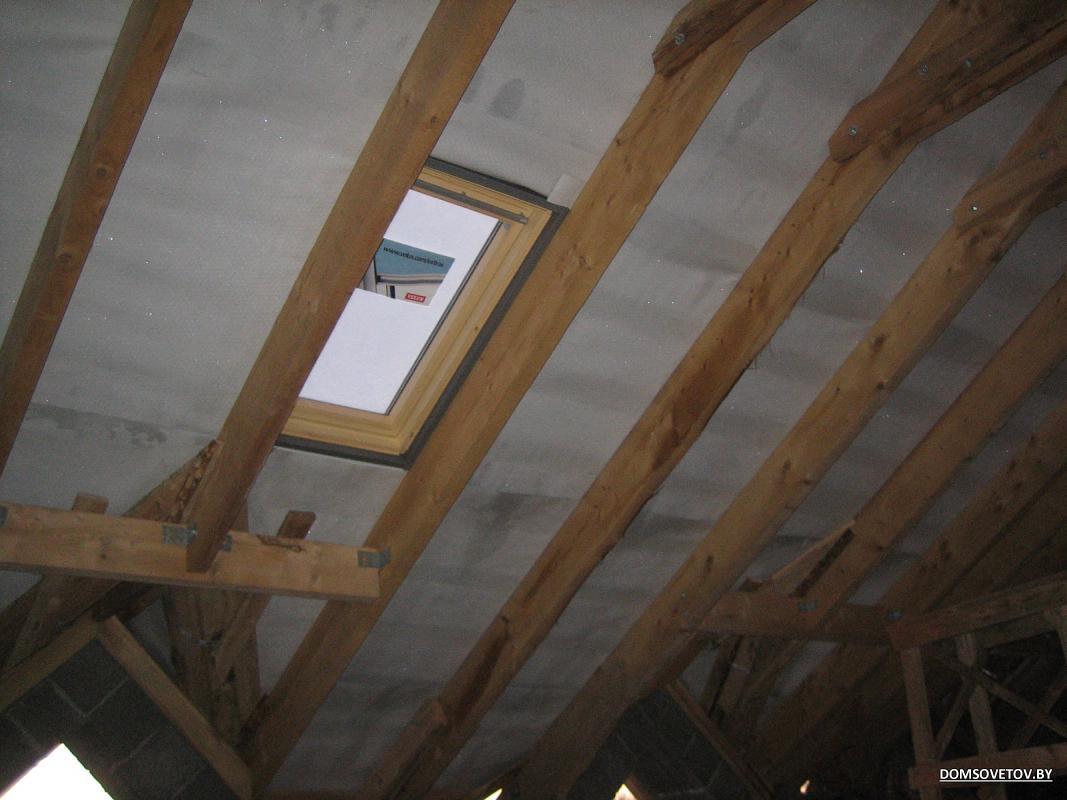

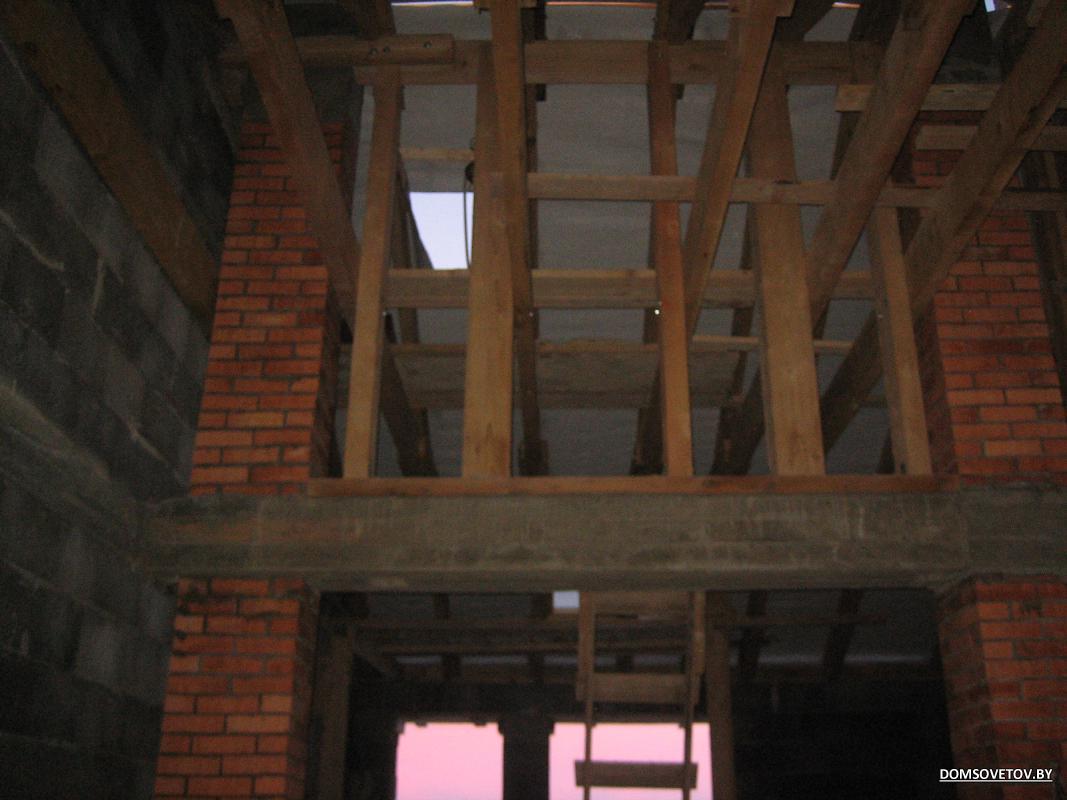

У себя делал мансардный этаж. Армопояс в лотковых блоках являлся также оконной перемычкой. Консультировал и считал стропилку (под черепицу) наш уважаемый Pavel_GSS, за что ему огромное спасибо. Фотки узлов, на всякий случай, прилагаю.

Единственное замечание от Павла было - армопояс и мауэрлат целесообразно было пустить ближе к внутреннему краю стен для лучшего распределения распорных нагрузок на стены.

http://www.domsovetov.by/imagehostin...711917538d.jpghttp://www.domsovetov.by/imagehostin...7115dad047.jpghttp://www.domsovetov.by/imagehostin...70f2b092d8.jpghttp://www.domsovetov.by/imagehostin...70f086f3b7.jpghttp://www.domsovetov.by/imagehostin...70d715812f.jpghttp://www.domsovetov.by/imagehostin...70d5910219.jpghttp://www.domsovetov.by/imagehostin...70ce3c1e7f.jpg

Вот так?

http://o53xo.mrxw243pozsxi33wfzrhs.d...724642850d.gif

---------- Сообщение добавлено в 17:24 ---------- Предыдущее было в 17:21 ----------

@IvankoIV, а какой диаметр шпилек? И с каким шагом ставили?

@polyzadumchivy, предлагаю за монолитным поясом, что под ПП поставить утеплитель, а за ним блок 10. Получим: МП 25 см + утепл. 5 см + блок 10 см = 40 см. Затем, после укладки ПП скраю справа повторить - блок 10 см + утепл. 5 см. Между ПП и утепл. кладем каркас из арматуры с приделанными нужным шагом шпильками и заливаем МП под мауэрлат. Если снаружи фасад будет утепляться - класть ли внутрь утеплитель, решите сами.

нашел Классические узлы, но картинки полностью не открываются :(
http://www.domsovetov.by/showpost.php?p=362&postcount=6

@fri, ну написано же, что "вложения" не для картинок ;) И так их глубоко найти, но при этом не заметить "вставить картинки" /открыть/загрузить/ на самом виду, под или сбоку от окна написания сообщения.
Как же так, Карл? (с) :))))))))

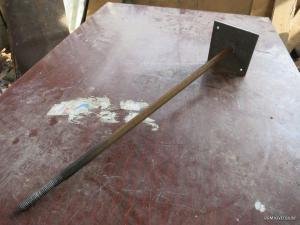

У меня вот такой вариант:
http://www.domsovetov.by/imagehostin...74e64be382.jpghttp://www.domsovetov.by/imagehostin...74ea4ae6e3.jpghttp://www.domsovetov.by/imagehostin...74ef00ec85.jpg

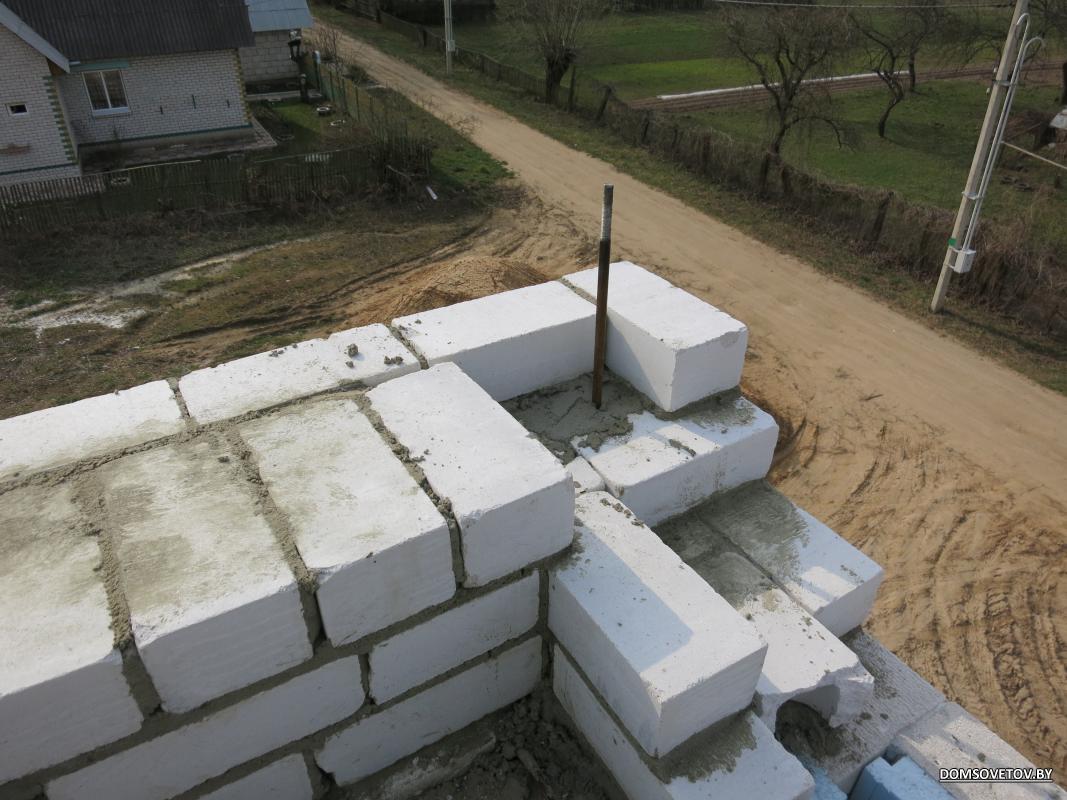

В первом ряду кирпича оставлял пустое место размером в кирпич, прикручивал саморезами основание шпильки к блоку, и заливал раствором. Во втором и третьем рядах - отверстие в полкирпича и забивал раствором.
Дополнительно, стропила на отрыв будут удерживаться за плиты анкерами, проволокой.
На плиты сверху ляжет утеплитель (скорее всего 25 см. пенопласта) и стяжка 5см.

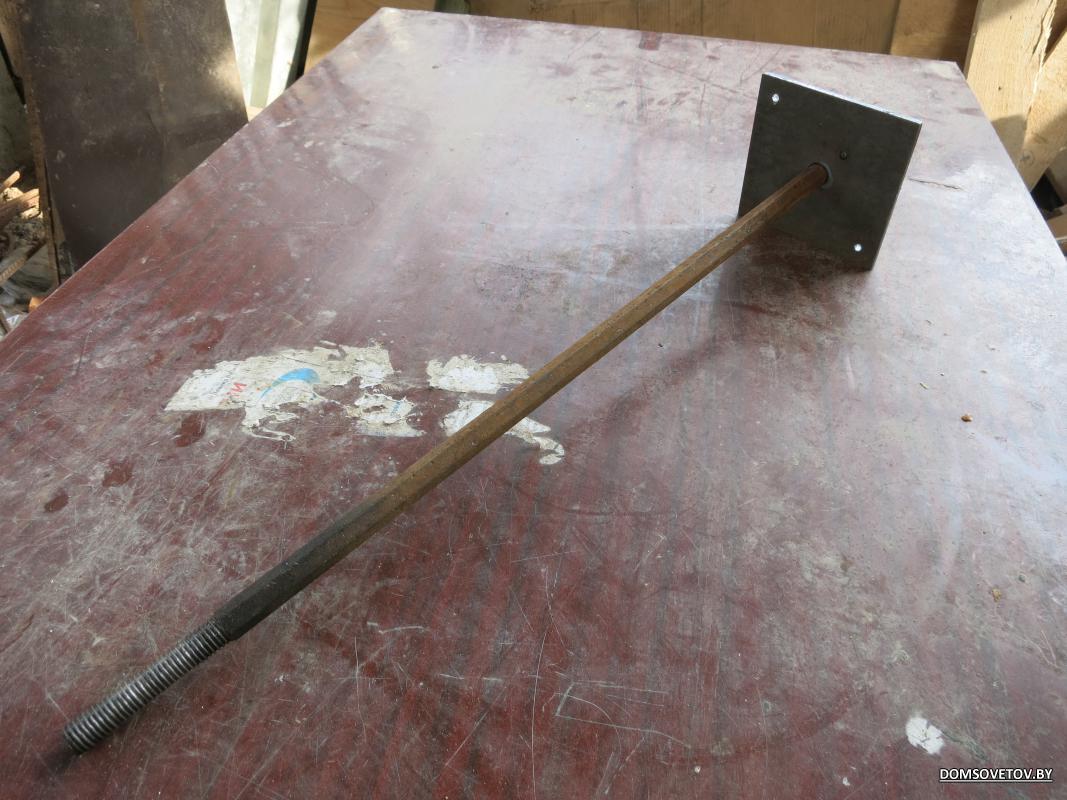

@polyzadumchivy: При установке шпилек (у меня были резьбовые шпильки д14) их нижний конец (замуровывается в армопоясе) нужно загнуть на 90 градусов. Получается буква Г. Это не даст шпилькам провернуться, когда будете притягивать гайками мауэрлат. Над маэурлатом шпильке достаточно выступать максимум на 5 сантимов, чтобы вы могли подложить под гайку широкую шайбу и закрутить саму гайку. Лишнее, если не будет мешать, срежете болгаркой. Запускать шпильку в блоки ниже армопояса не имеет смысла.

Мауэрлат я бы взял несколько помассивнее/пошире.

Павел еще советовал притянуть стропила (через одну ногу) проволокой к плитам перекрытия.

---------- Сообщение добавлено в 22:06 ---------- Предыдущее было в 22:04 ----------

Шаг шпилек у меня был 60 сантиметров. Важно не папасть шпилькой в зону крепления стропила к мауэрлату.

Не нужно ничего загибать, т.к. шпильки и так не проворачиваются, они по определению не могут провернуться. Шаг 60см это если мауэрлат из досочки или брусочка 60х70, а если 100х150 или 150х150, то зачем так мельчить ? Конец нужно оставлять и на контр гайку.
Пояс под мауэрлат, особенно в лотковых блоках, аля " для того чтоб было" есть смысл делать только для конструктивного закрепления безраспорных стропильных систем, т.к. его прогиб от распора, все равно, разрушит кладку, я как-то выкладывал расчеты.
Нет ничего лучше закрепления к плитам, шпильки в армопояс или сейсмопояс и безраспорная кровля (а лучше все вместе). Но в армопоясе шпильки мешают монтажу плит, причем сильно. Лучше делать в сейсмопоясе. Я у себя умудрился при толщине стены 300мм их вмонолитить, а при 400 и более так, вообще, проблем нет.

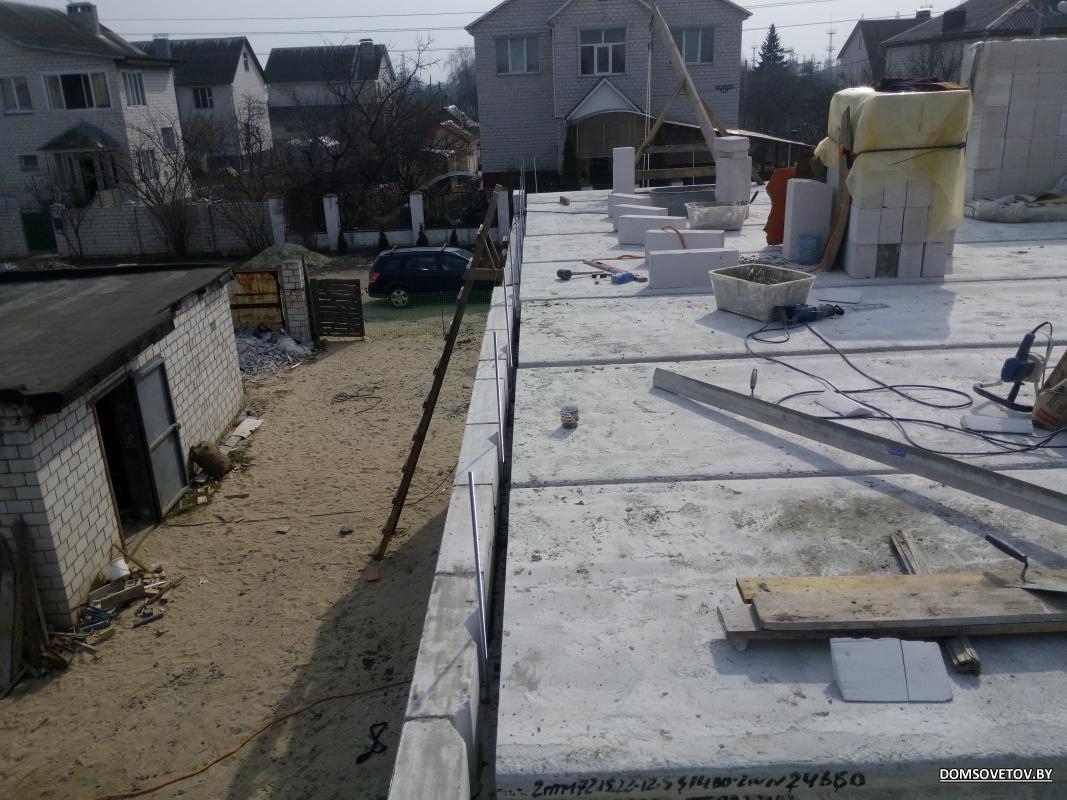

Делается чертеж-раскладка с расчетом чтобы шпильки попадали в промежутки через 2 блока. Кладка, потом, делается по два блока с промежутком 80-100мм. Все довольно элементарно. Промежутки закрываются с двух сторон кусками досок и бетонируются. На средний дом 0,2-0,3 м3 бетона. Фото подготовки есть, потом не делал. Если кому интересно, завтра щелкну.http://www.domsovetov.by/imagehostin...7708e21064.jpg

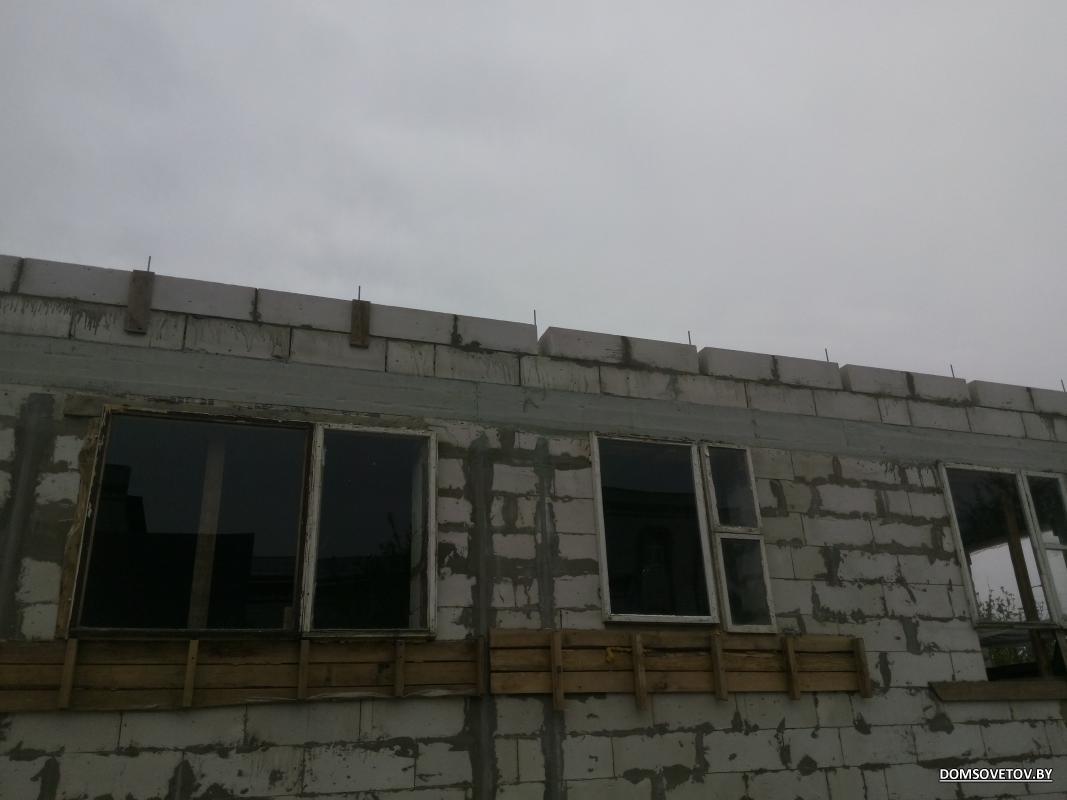

http://www.domsovetov.by/imagehostin...772bce0145.jpg

интересно конечно!
