Ребята, поделитесь фотографией узла опирания диагональной ноги на прогон. Интересует именно то, как сделан запил.
Вот уже готового соедниея фото, а то как надо\нужно запиливать не могу найти:
http://www.domsovetov.by/imagehostin...fdaea31287.jpg
http://www.domsovetov.by/imagehostin...fdae12fb34.jpg

Спасибо.

Я начитавшись и насмотревшись картинок решил делать так:


http://www.domsovetov.by/imagehostin...fdaf35066d.jpghttp://www.domsovetov.by/imagehostin...fdaea31287.jpg

о-о-о ... так это у вас мои картинки?

---------- Сообщение добавлено в 20:27 ---------- Предыдущее было в 20:10 ----------

В сети много фоток, но ориентировался по этим картинкам:

http://www.domsovetov.by/imagehostin...397b2009e1.jpghttp://www.domsovetov.by/imagehostin...397ae00f3b.jpghttp://www.domsovetov.by/imagehostin...39734c5929.jpghttp://www.domsovetov.by/imagehostin...39731c5916.gifhttp://www.domsovetov.by/imagehostin...39732373bd.gifhttp://www.domsovetov.by/imagehostin...397329192b.gif

Андрей.80, да, это ваши фото.

Может есть детальные фото запилов? :)

Интересно тоже ближе посмотреть

Нужен совет. Занимаюсь переоборудование холодного чердака в теплую мансарду.
Имеем 5 стоек (100*100) и коньковый прогон (довольно корявый). Есть ОЧЕНЬ большое желание убрать стойки 2 и 4, усилив прогон. И перенести стойку 3 примерно на 15 см (сейчас она опирается на балку, а будет опираться на стену из бревна, при этом хочу увеличить ее (стойки 3) сечение до 150*200 (надо ли это) для надежности). Расстояние между стойками слева на право 81см, 230см, 73см, 158см, 213см. Есть ли возможность убрать стойки 2 и 4 и перенести стойку 3 без нанесения вреда безопасности конструкции.

---------- Сообщение добавлено в 09:32 ---------- Предыдущее было в 09:24 ----------

http://www.domsovetov.by/imagehostin...49a85ebcd1.jpghttp://www.domsovetov.by/imagehostin...49aa6c10d9.jpghttp://www.domsovetov.by/imagehostin...49acc7c6d1.jpghttp://www.domsovetov.by/imagehostin...49b06a5644.jpghttp://www.domsovetov.by/imagehostin...49b3863342.jpghttp://www.domsovetov.by/imagehostin...49b6130e1f.jpghttp://www.domsovetov.by/imagehostin...49b8bacdbb.jpghttp://www.domsovetov.by/imagehostin...49ba954066.jpg
В случае перемещения стойки 3 она будет опиратьсь на край деревянной стены, это и смущает. Может можно сделать по другому?

попробуй спросить ещё здесь -- http://www.kroi.ru/forum/

у Вас трудный вопрос, и совсем не понятное описание проблемы.
Переделайте вопрос так, что бы он был понятен не только Вам (совсем не понятно что сносить, что переносить) Как и не понятна сама конструкция стропилки.

Тогда Вам с большей вероятностью помогут.

Планируется убрать опоры 2 и 4, усилив коньковый прогон. Опору 3 планируется передвинуть. Насколько возможно это сделать.http://www.domsovetov.by/imagehostin...4d38d961e.jpeg

Возможно имеет смысл усилить опоры 1 и 5?

Всё возможно. Надо учитывать, что у вас изменится конструктивная схема. Т.е вместо 4-х пролётной рамы - 2-ух. Тем самым возрастёт нагрузка на стойки(все 3) и на прогон. Основная проблема будет именно с прогоном(Уж очень хлипкий он на фото). ТО что стойка приходит на стену(в случае надёжного опирания) даже лучше чем на балку.

Подскажите, сделал расчет основных стропил, получилось или 200х50 или 180х60 (пролеты по 6,15, но по середине стойки). 200х50 немного выигрывают по несущей способности, но не существенно. С каким брусом удобнее работать на вальмовой кровле ?

200 на 50 болие ходовой размер...

200х50 = 10000
180х60 = 10800
первые, в теории, должны быть легче при прочих равных параметрах.

не будет ли хлипкой толщина 50мм при длине 7м ? Что-то я переживаю что она вихляться по сторонам будет как сопля.
Делал бы уже 200х60, но боюсь что будут сильно тяжелые.

У нас 200*50 ,правда, 6-метровые. Тяжелые прилично , не вихлялись)))

если просто по удобству работы, то вы не заметите разницы без микрометра:). У меня в доме 7,75м, сращивал. Вдвоем с братом монтировали без проблем всю сторпилку, причем сразу треугольники поднимали. А вот с балками из полубруса 12*0,2 помучались даже вчетвером изрядно:). А с какого перепугу
они вихляться будут? Сверху вы их обрешеткой скрепите, снизу-подшивой чернового потолка(если мансарда).Только если снизу черновой будете делать далеко не сразу, то прибейте хотя бы досок 5 поперек стропил от выкручивания пропеллером -у меня с одной стороны, где не прибил, крутануло штук 5

В том и дело что потолка не будет, это холодный чердак. Досок прибью, спасибо за совет. Решил, все таки, 180*60 заказать. Хоть на брус немного похоже, а не на доску, да и крепеж держаться лучше будет и колоть меньше, можно гвоздь с торца загонять. Иван (долбо) проект показывал, там, вообще, 180*80, а ведь могли 200*60 или 200*70 заложить.

Юра Добриденев, ну гвоздь 5*200 с торца и в 50-ке нормально держится и не колется(у меня елка,а в сосне так и подавно). Сколько конструкторов- столько мнений :). Но логично, что чем меньше отношение длины к ширине, тем меньше вероятность пропеллера. Единственное почему я не заказывал себе толщину 60-у меня ручная циркулярка пилит на глубину 55мм, неудобно было бы потом ножовкой дорезать

Я по пиле тоже прикидывал, кстати. У моей пропил 60, как раз, думаю что 60мм брус возьмет без проблем, а вот если под 45гр к плоскости пилить, то и 50мм и 60мм придется допиливать сабельной, т.к. при 50мм получается 10мм допиливать, а при 60мм 25мм. Так что разницы, не будет, хотя, могу и ошибаться.

Я у себя "недорез" от циркулярки простой ножовкой по дереву допиливал на ура. Стопила 50, пила при прямом резе только 50 мм и брала

Так есть сабельная, если бы не было, то и ручной нормально пилил бы.

А доску перевернуть не?

Нужно под 45 к плоскости стропилины пилить и под углом уклона кровли одновременно. Чтобы переворачивать, нужно с другой стороны размечать, а это долго и неудобно.
Сегодня замерил глубину пропила новой пилы - ровно 60мм. Придется брать 50мм брус, т.к. весь пиломатериал что у меня был и есть ровного размера никогда не выдерживал, обычно больше на 2-3мм, которые будут недопилены. Так что будет 200*50

Подскажите, кто как делает стропилку под битумную черепицу: стропила-мембрана-контробрешетка-обрешетка-OSB-черепица. Либо, если чердак холодный, то можно обойтись без контробрешетки и мембран?

serguchi, у меня в строй проекте именно так, как вы описали. Если надо - вечером выложу фотографии из проекта.

Был бы благодарен! И какой шаг стропил лучше делать: чердак холодный - к утеплителю можно не привязываться, OSB 9мм - сильно большие расстояния не сделаешь. Сам думаю делать шаг стропил 800мм шаг между доской (20х100мм) обрешетки 300мм, с мембраной по стропилам.

Шаг стропил нужно расчитывать а не спрашивать у соседей. Он зависит в бОльшей степени от длинны стропила и наличия подпорок, затяжек и прочих усилительных элементов.

Где-то обсуждалось, что осб нужно 12 мм под битумку. Себе тоже буду скорее всего ее на крышу, хотя по проекту металлочерепица.

у меня 10мм под битумку.
повторяю-важен угол и шаг обрешетки.
у меня 45град и шаг 40 см около.
фотки дать или поверите?

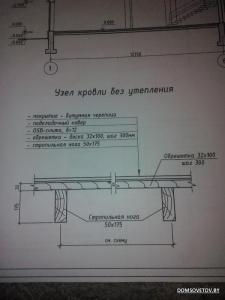

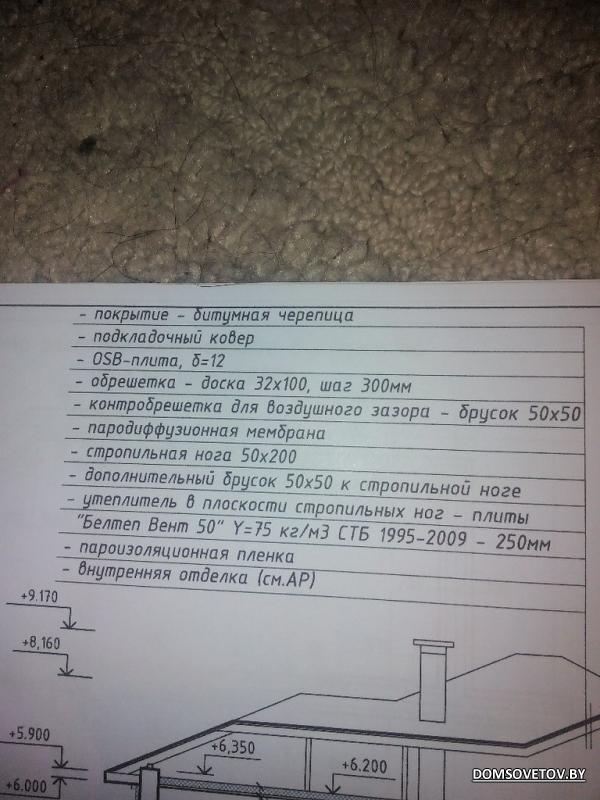

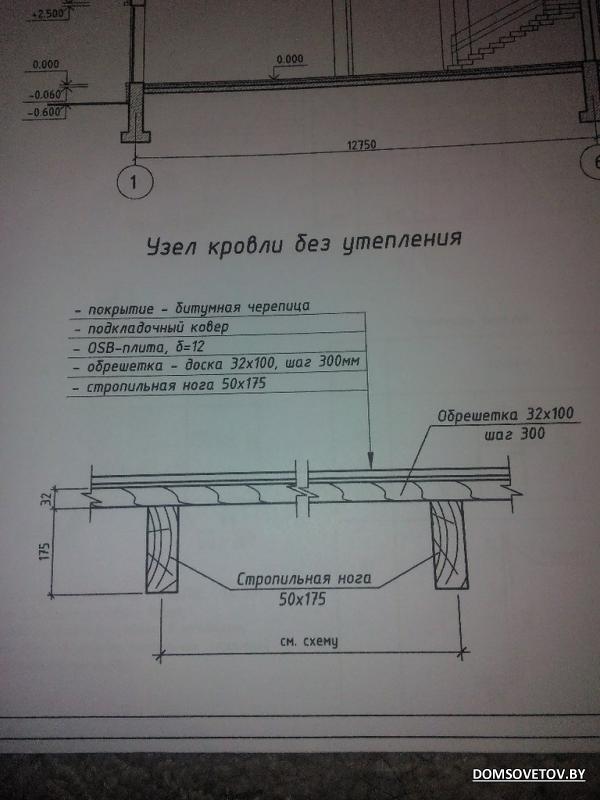

Вот, как и обещал.

http://www.domsovetov.by/imagehostin...215240860b.jpghttp://www.domsovetov.by/imagehostin...21528d10e9.jpg

Kiz, типовая бамажка.
развод на бабки.
у меня подкладочный только на ендовах.(на всякий ламерский случай)
в сотый раз повторяю-
битумка на ОСП приклеивается намертво.
битумка-водостойкая. осп -водостойкая. накуя ковер? , который ещё и не липкий(?).
доска 32*100- шагом 30-это опять бабки...ну только если угол 20гр.

sergN, у меня угол 25гр.

ну тогда шаг ещё оправдан. а ковер-то зачем?

А можно ли при холодном чердаке вместо мембран использовать пленку полиэтиленовую?

Вообще то от типа битумки тоже зависит, нуден ковер по всей кровле или только ендовы, коньки, и прочие слабые места.

шаг обрешетки задается самой плитой osb и шириной обрешетки,т.к. они имеют размеры. Обычно ширина листа 1250мм, следовательно, если ставить 4 обрешетины на лист, то по осям шаг будет 415мм, а в свету, при ширине обрешетки 100мм, пролет будет 315. Этого достаточно при любых разумно малых углах и толщине osb 10мм. От шага стропил, скорее, зависит высота обрешетки, т.к. зачем частить ?

Всем привет! пребываю в серьезных раздумьях по поводу устройства кровли на строящемся доме. Крыша планируется простая, двухскатная. Но так как перекрывать второй этаж решил деревянными балками, то появилось много вопросов, на которые пока нет однозначных ответов. Размер коробки дома 9,7*8,6, по второму этажу планирую залить армпояс, на него закрепить мауэрлаты, на них же потом закинуть балки перекрытия.http://www.domsovetov.by/imagehostin...6bb3795838.jpg
Какой уклон задавать скатам кровли при заданных размерах? Достаточно ли будет стропил сечением 150*50 или все же использовать 200*50 (накрывать планирую модульной металлочерепицей, чердак скорее всего будет холодным)
Как правильно утеплять узел армпояс-мауэрлат-балка перекрытия?

Опять 25!
По уклону: задавайте какой вам нравится и отталкивайтесь при расчетах нагрузок от него...25-35 градусов на мой взгляд оптимально в вашем конкретном случае.
По стропилам, все ж зависит от шага, угла наклона ската, ветровой и снеговой нагрузки в вашем регионе. От вида покрытия, как Вам это не покажется странным, зависит на 10-15 процентов всего то....
Мой пример: стропила 200х50, шаг 70( именно шаг а не расстояние между стропилами), угол наклона 30 градусов, основная часть дома 15 на 12, затяжки в верхней части и подпорки внизу. И важно, у меня безраспорная схема.

У вас нарисована безраспорная схема , но нужно 100% гарантированно сделать затяжки из балок перекрытия сильно скрутив их и укрепив. Потому как у вас балки перекрытия будут 100% состоять из двух.

Узел лучше улеплять снаружи тем же материалом что и стены до верха по наружной части. А сверху тем же что и стены.

Я буду делать как в моем проекте начерчено, примерно так:
http://www.domsovetov.by/imagehostin...7334882eb7.jpg

угол не менее 35 гр.--тут и снеговая и ветровая...
стропила от 150...надо считать..чердак холодный -это карашо..

Доброго времени суток. Собираюсь покупать обрезное дерево для стропилки, возникло несколько вопросов:
1.Какой процент запаса необходимо брать древесины на стропилку.
2.Как будут делаться диагональные стропильные ноги длинной 7,5м.
3.Реально ли, что объем древесины необходимый для всей сторопилки, без обрешетки, составляет 5,5 куб.м.
План стропильной системы:
http://www.domsovetov.by/imagehostin...c20bcb9152.jpg
