На прямую на изол Вы всё равно плитку не наклеите(изол не конструктивный материал,хрупок)Вам надо будет его чем то защитить,например штукатурка по сетке или что проще ГК а уже по ровной поверхности можно хоть плитку,хоть покраску.
Да

Там не более одного см :(

Славка, Ваш вариант изначально был сердечник из изола клеим а затем обклеиваем ГК а затем любая отделка

Получится ГК будет соприкасаться с горячим пристенным профилем? Или моя боязнь горячего сильно преувеличена?

---------- Сообщение добавлено в 23:01 ---------- Предыдущее было в 23:00 ----------

GIM, где же вы были раньше? :((((( Не люблю переделок :( Но лучше косяки исправить сразу.

Очень распространённая ошибка(извените)А должно быть примерно так с фасада-топка-зазор 1см-чистовая отделка-усиление изола(например ГК)-изол-бетонная перемычка(например в Вашем случае)

---------- Сообщение добавлено в 23:12 ---------- Предыдущее было в 23:05 ----------

Везде где есть ГК(посмотрите фото выше) и есть выход решёток горячего воздуха температуры не детские(в районе 80гр)
ПС.На этом камине сплошной ГК под покраску(и таких каминов море)
http://www.domsovetov.by/imagehostin...7d1dc2274f.jpg
А подиум кстати сделан (облицован) плиткой

---------- Сообщение добавлено в 23:17 ---------- Предыдущее было в 23:12 ----------

А Вы собственно и вопросов никаких не задовали,конструктив не обсуждали.Всё что я написал это так общие моменты.Вы должны понимать что всё кроется в деталях,тем более что Вы хотите облицовывать плиткой(кратность,стыки и т.д)

27 числа спрашал, но ответов.....

Плитка будет 60 см, лицевая сторона будет 1,2 метра, ровно под две плитки.

Описанная вами правильная схема так?

http://www.domsovetov.by/imagehostin...7d591b7a25.jpg

---------- Сообщение добавлено в 23:32 ---------- Предыдущее было в 23:27 ----------

А с профилем и ГКЛ так?

http://www.domsovetov.by/imagehostin...7d6cfb85fb.jpg

---------- Сообщение добавлено в 23:33 ---------- Предыдущее было в 23:32 ----------

И ещё хотел спросить.... Есть фотка зазора между топкой и облицовкой покрупнее?

Схема правильная только в плане тоже должен быть зазор между топкой и внутренней частью пирога(я делаю его не менее 20мм)Для Вашей топки можно сделать только зазор в плане а с фасада не делать(заподлицо с верхом камина,у Вас на топке сплошь прорези для обдува топки сверху и снизу).Плитка лицевая лучше что бы закрыла торец плитки горизонтальной(но это детали)
Второй рисунок мне больше нравится.Меньше материалов в пироге,проще конструкция,меньше шансов накосячить

чёт я запутался с зазорами "в плане" и " с фасада" :(

Прорези это в дверьке

---------- Сообщение добавлено в 23:42 ---------- Предыдущее было в 23:42 ----------

Ещё вопрос есть... Какой нужен размер верхних решёток?

Пока нашёл только такой

http://www.domsovetov.by/imagehostin...7d9ac9cb57.jpg

И судя по шляпкам саморезов ГКЛ к изолу приклеивался?

http://www.domsovetov.by/imagehostin...7c6c887bec.jpg

ГК приклеивался на плиточный клей и прикручивался.Изол по технологии тоже склеивается клеем и скручивается шурупами,на стыках изнутри вклеиваются полоски изола и скручиваются(в инете есть видио)

http://www.domsovetov.by/imagehostin...7dada15f50.jpg

Про эти 2 см речь?


А зачем скручивать шурупами? Пробовал оторвать клей - мёртво.

про эти,только низ плитки можно поднять до уровня верха видимой части топки(для Вашей топки)
Крепление утеплителя должно быть и механическое и клеевое,наверное своеобразная страховка.Стык защищают так как по клею происходит своеобразный мостик наверно да и жёсткость по более стыка будет

Между шибером и топкой (он крепится на болтах) надо какой нибудь асбестовый шнур пихать?

Сам дымоход в стыках высокотемпературным герметикам мазать?

Чем доступным вход железа дымохода в кирпичную кладку заделать?

Славка,
не. ну ты гений!!!!!!!!!
я ж тебе говорила - отправь Тигру ко мне. отрежу неорганический волокнистый материал... любите вы колхозить....
http://www.domsovetov.by/imagehostin...8cda0c4631.jpg

Я использовал высокотемпературный герметик.

герметик - жесткое соединение... для железо-керамика не годится...
но ... хозяин-барин....

Герметик при температуре остается эластичным у него одинаково хорошая адгезия и к металлу и к керамике...

VAR, вы про какой герметик? А то у меня один был, так он становился каменным

Если вход трубы в дымоход под 45 гр. то никакой герметик Вам не поможет(сделать ровную дырку да ещё под наклоном это высший пилотаж)
Если заделка жёсткая -разбиваете проём и закладываете на термостойком растворе (в идеале)трубу
Если заделка не жёсткая то конец(трубы) обматываете(как выше на фото ) и заделываете опять же раствором.
ПС.Герметик применяют для небольших щелей(кстати по польски он так и называется).Эластичный применяется для приклеивания шнура к железу(например на дверце)

Как я понимаю жесткая заделка чревата последствиями?

Я делаю жёсткую но заводскими трубами.

Я правильно думаю, что дымоход с 45" предпочтительней 90"?

Да,меньше поворотов -меньше сопротивление

Прикупил 2х мм железный дымоход. Первая примерка:

http://www.domsovetov.by/imagehostin...e6c06911c2.jpg

И сразу вопрос: стыки герметиком мазать?

Монолитную перемычку демонтировал. Вместо неё подготовил новую из изола.
Один лист в оправке из пристенного профиля, изнутри приклеен ещё один лист, и снизу добавил полоску. Железка осталась только с наружной стороны. Зазоры для вентиляции стали достаточными

http://www.domsovetov.by/imagehostin...e6c02ece91.jpg http://www.domsovetov.by/imagehostin...e6c04ca7c3.jpg

Есть ещё один вопрос...
Сверху буду перекрывать крышей из изола, надо ли и над ней делать вент окна?

Пенопласт что ли? Он же горюч...

Ну дома же утепляют

Мнения на этот счёт есть разные.Обилие решёток по фасаду камина не украшают изделие.Как всегда в этом вопросе много если.
Если потолок не горюч и через декомпрессионную камеру не проходит дымоход и другие горячие каналы то можно не делать.Расстояние от фальшпотолка до перекрытия от 30 см.
ПС.Буржуи почти везде ставят декомпрессионные решётки,либо камин не доводят до потолка(правда в основном это происходит немного по другим причинам)
ПС.ПС.Я собираю трубы на герметик,но можно и без онного(у труб будет манёвр для движухи(рекомендую для самомонтажа))

вот и меня обилие решёток очень смущает.

Нижнюю хочу оставить одну слева, под полкой. Там вроде канал достаточный (13*23) для подачи воздуха на две стороны.
С верхними понятно, нужны. будет 2. размер 15*15. А вот с третьим рядом решёток...

Фальшпотолок думаю поднять см на 30 выше дымохода. Между ним и потолком останется полметра точно. Потолок там плита ж/б, но будет подвесной из ГКЛ. Соответственно потолок из ГКЛ над камином делать не планировал. Либо стенки камина упрутся в плиту, либо будет короб из ГКЛ переходящий в потолок из ГКЛ

Маловато будет
30х15-2шт

GIM, вертикально или горизонтально лепить решётку не принципиально же?

А если для себяуспокоения сделать декомпрессионную решётку с одной стороны?
Хотя посмотрел камины, которые не до потолка, там вообще их нет... хм

Славка, Первую трубу на топку на герметик(больно там зазоры большие,будет сосать воздух и влиять на тягу)

и ещё... Так как мягкой изоляции пока не нашёл, то решил железную трубу замазать в дымоходе шамотным раствором. Имеет ли место быть такое решение?

А нафига они там.Декомпрессионные решётки ставят там где надо вентилировать объём одна по низу камеры другая по верху по диагонали

---------- Сообщение добавлено в 00:14 ---------- Предыдущее было в 00:07 ----------

Если это глина то добавление цемента в состав будет только в плюс.А вообще и обычный раствор(цементно песчаный) пошёл бы(да простят меня за крамольные мысли).Ведь дымоход выложен вообще то на каком растворе? И никто не переживает за его состояние при работе камина

---------- Сообщение добавлено в 00:18 ---------- Предыдущее было в 00:14 ----------

Эстетика.

Я переживаю, поэтому не хочу топить даже на 50% мощности :)
А во время его строительства как-то упустил момент, вообще думал что камин будет или не будет 50 на 50, причём если будет, то декоративный

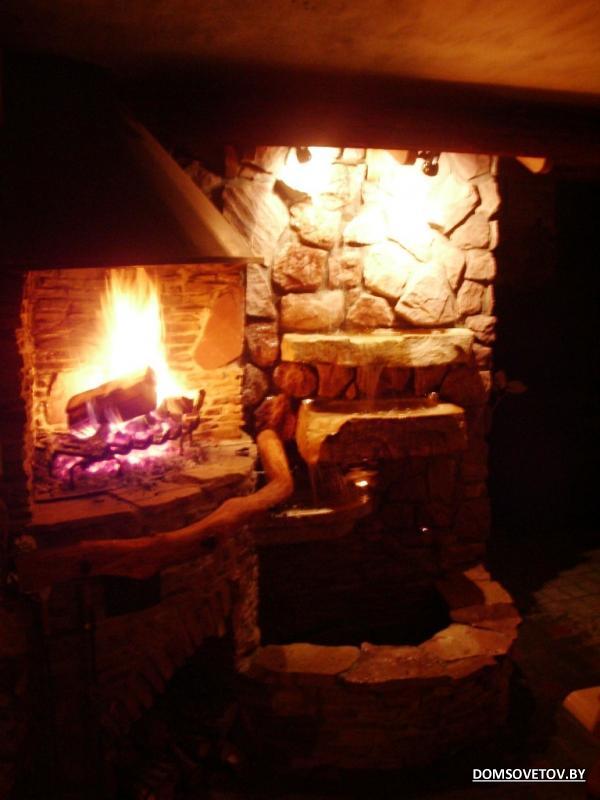

Славка, Вот эта топка выложена на цементно песчаной смеси с добавлением клея Люкс около 10 лет назад.Костёр я в ней палю приличный и примерно по 4-5часов подряд(что для открытого камина не гуд).И хочу заметить что кладка даже не хрюкнула не говоря уже о том что бы треснуть
http://www.domsovetov.by/imagehostin...e7cd8714eb.jpg
Последний раз дотопились до того что задняя перегородка за топкой(газосиликат 100 облицованный камнем прогрелся град до 50)

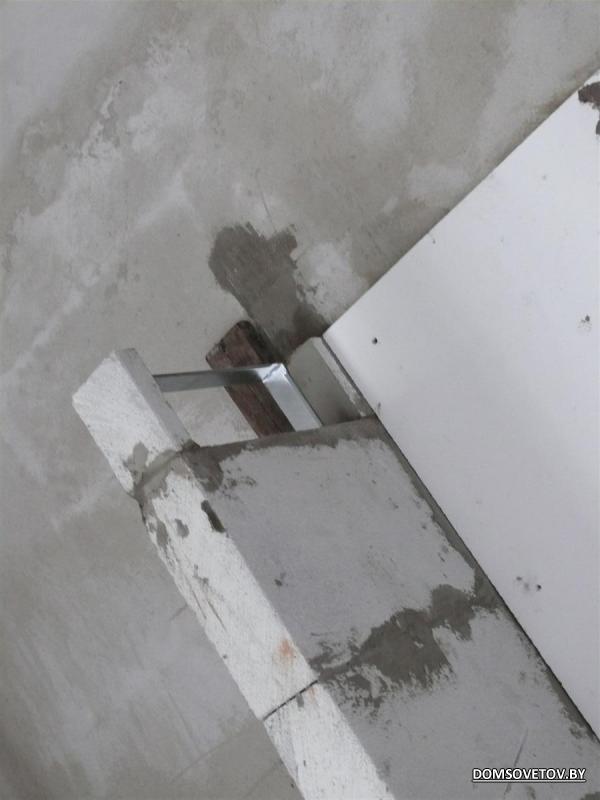

Строим стеночку, вставляем рамочку вентрешётки

http://www.domsovetov.by/imagehostin...7a86b75d5c.jpg

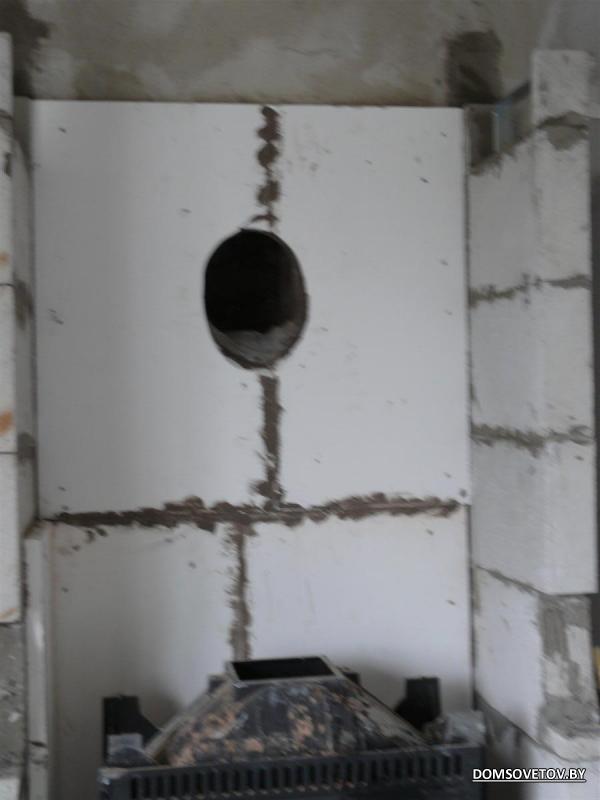

Утепляемся "пенопластом"

http://www.domsovetov.by/imagehostin...7a869f3146.jpg

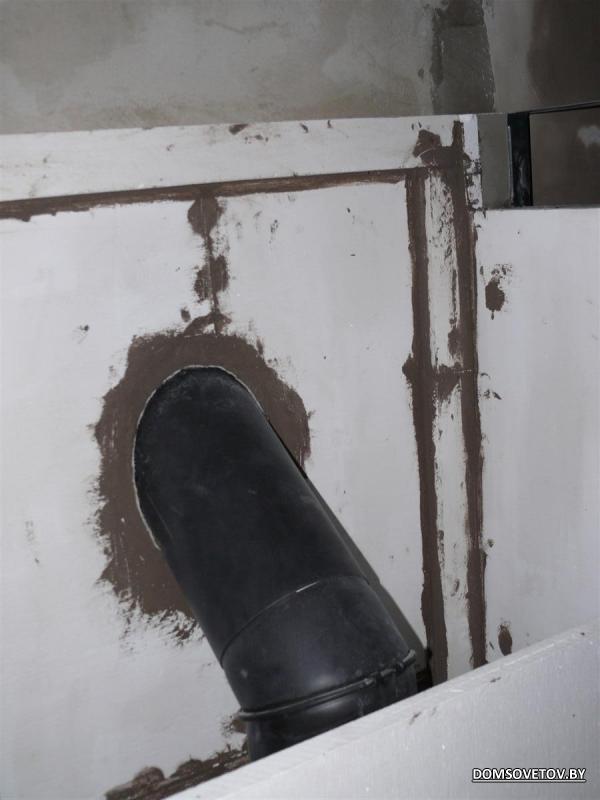

Подключаем дымоход

http://www.domsovetov.by/imagehostin...7a86ce46e3.jpg

Не слышно криков Ура и не видно огонька

Надо было кричать? :))
Спалил всего одну газету, чтоб тягу посмотреть
