На удивление всё есть в открытом доступе,так что Америку я вряд ли открою.

---------- Сообщение добавлено в 23:16 ---------- Предыдущее было в 22:59 ----------

В двух словах-на мой взгляд наиболее простое решение для самоделкиных: покупаем несущую шину, катки и поддерживающие ролики, закладную раму варим из обрезков швеллера,уголка и пр. На шину варим каркас из профильной трубы,заполняем профлистом,ковкой,штакетником. Для несплошного заполнения рекомендуется сделать раскосы либо тросовые растяжки в фасадной и технологической частях.
Собственно это Славка и описал в начале.
Каток
http://www.domsovetov.by/imagehostin...b6b20c1769.jpg

какова приблизительно получается стоимость ворот, если ограничиться покупкой материалов и делать всё самостоятельно?

Для ворот в проем 4 метра, высотой 1.5м нужно
1 труба 60х30 - около 16 м (3 по 6 метров)
2 труба 40х20 - 17 м (3 по 6 метров)
3 комплект фурнитуры - мах 200 условных
4 Привод - зависит от фантазии, я ставил алютех

PS Могу нарисовать чертеж

было бы желательно и признательно :)

http://www.domsovetov.by/imagehostin...d623903f3d.jpghttp://www.domsovetov.by/imagehostin...d6239ab39b.jpg

http://www.domsovetov.by/imagehostin...d62d72a0f1.jpg

Если что непонятно готов растусовать.

Привод Nice Robus я так предполагаю?
Осенью сваренная рама стоила порядка 200 уе. Комплектуха и заполнение пускай столько же. Монтажная рама -40уе( если сами -уложитесь с бетоном). Т.е без автоматики в районе 400-500.

А сколько стоит если не своими руками?

прошлым летом соседу поставили за 1200$, говорил что это минимум за который нашёл, со столбами, приводом и т.п.

p/s ещё вопрос железо для каркаса ворот нужно брать потолще или наоборот максимально лёгкое (выбор есть из 1,5 мм или 2,00 мм толщиной) и насчёт заполнения, сплошное или с отверстиями лучше, как насчёт ветровой нагрузки или в закрытом положении ворота достаточно жёстко зафиксированы? Размер треугольной части как-то зависит от длины и высоты ворот или просто всегда делается под углом 45 ?

Та труба которая 60х30 можно брать 2-3 мм, к ней ничего не прикручивается, трубу 40х20 лучше 1-1.5, к ним прикручивается зашивка. При полной зашивке в закрытом положении ворота жестко закреплены. Треугольную часть делают скорее для облегчения, можно не резать верхнюю перекладину и сделать оконцовку прямоугольной.
Важно правильно разместить нижние опорные ролики, что бы не сильно качались ворота при движении.

---------- Сообщение добавлено в 08:51 ---------- Предыдущее было в 08:44 ----------

Материалы для фундамента

Швеллер [ 18, длиной в половину ширины ворот. (Около 800 рублей за метр)
Арматура, диаметром 12мм в количестве 30 погонных метров. (С запасом на 4 метровые ворота) 35x30= 1000 рублей
Цемента марки М400 нужно 4-5 мешков.
Щебня треть от объема фундамента (около 0,3 куба). Песка 0,4 -0,5 куба


http://www.domsovetov.by/imagehostin...e96655d983.png

---------- Сообщение добавлено в 08:53 ---------- Предыдущее было в 08:51 ----------

Для автоматики заложите заранее провода и кабели
Потребуется силовой провод 3x1,5 для подводки питания от электрощита до фундамента.
сигнальные провода 2x0,75 для подключения фотоэлементов и сигнальной лампы. 30 метров обычно достаточно
Для выносной антенны пойдет телевизионный коаксиальный кабель, при подземной прокладке используйте гофрированный ПНД трубу
http://www.domsovetov.by/imagehostin...e96cae4ad7.png

@sansan, треугольная часть(т.н. технологическая) зависит от расстояния между опорными роликами, считается оно -ширина*0.3-0.3, т.е. на 4м. проём 90 см межосевое между катками, нижний "катет" порядка 1.3-1.4м.
При высоте ворот более 1.5 м. рекомендуется усиление мет. столбов раскосами.
Железо-чем легче тем лучше.

Кто может подсказать где в Гомеле можно купить комплект 500 кг.РОЛТЕК ЭКО 5 метров или может быть 400кг.АЛЮТЕХ(в KSK намного дороже , чем в Минске) хотим уложиться в 3 млн.бел.руб. без подставок под опоры??? И ВТОРОЙ ВОПРОС может кто подскажет про качество РОЛТЕК МИКРО цена всего 2,4 млн,нам для проема 3.6 метра в свету и 1,8 в высоту и обшитого металлоштакетник вроде должно хватить заявленных характеристик, а что будет на самом деле???

@Лина, Попробуйте в Хвалану позвонить, они откатные ворота делают и продавали фурнитуру. http://hvalana.com/g1094185-komplektuyuschie-eko-dlya

На счет комплектов балок в Гомеле пока не подскажу.
Но ценник 2,4 млн - оч низкий. Даже с учетом того, что без роликов.

Для проема 3,6м - длина балки минимум 5 м.

Электропривода хватит для веса ворот 400 кг. У нас, кстати, есть. И по очень хорошей цене. Итальянский привод Деймос 400. 2 пульта ДУ в комплекте.

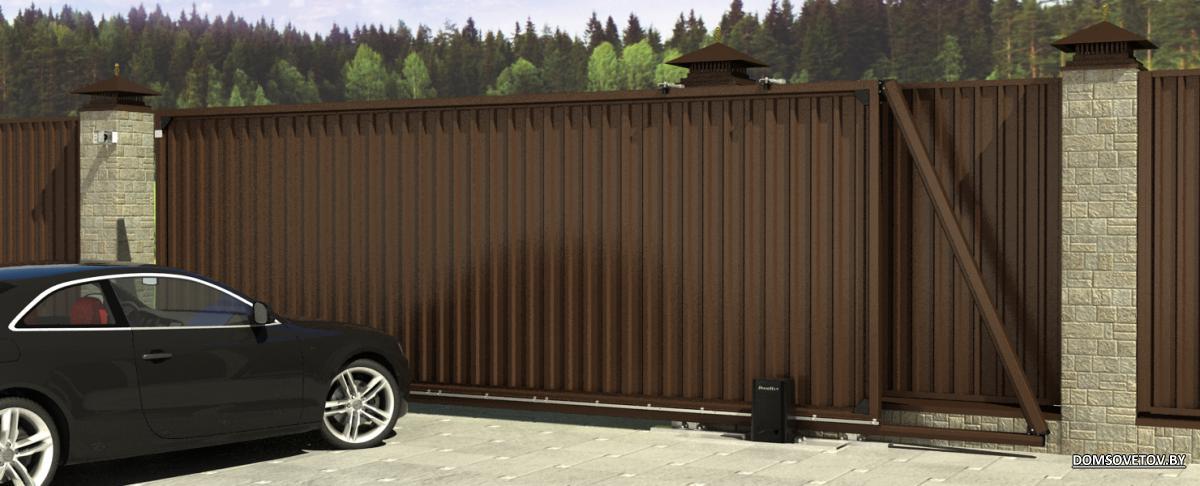

НОВАЯ СЕРИЯ СТАНДАРТНЫХ СДВИЖНЫХ ВОРОТ REVOLUTION

Revolution — надежная конструкция ворот со стальной рамой и заполнением профилированным листом. Стальная рама выполнена из сборных оцинкованных профилей толщиной 1,4 мм, окрашенных порошковой краской. Оцинкованный профилированный лист толщиной 0,7 мм окрашен полимерным покрытием. Высота гофры — 20 мм.

Благодаря используемым материалам, ворота Revolution обладают высочайшей коррозионной стойкостью. Высококачественные конструктивные элементы (толстостенные угловые сухари, усилительные косынки, система натяжения троса) ворот обеспечивают прочность и долговечность.


http://www.domsovetov.by/picture.php...pictureid=8873

Преимущества конструкции уличных ворот Revolution:
• Благодаря разборной конструкции, для транспортировки ворот Revolution достаточно легкового автомобиля.
• Монтаж ворот осуществляется в течение 40 минут силами двух человек.
• Для изменения размеров конструкции не требуется специального оборудования и инструмента. Временные затраты на подрезку при этом составят не более 30 минут.
• Система натяжения троса позволяет компенсировать провисание консоли балки, тем самым предотвращая ее прогиб на протяжении всего периода эксплуатации ворот.
• Масса конструкции — 170 кг, что позволяет использовать бюджетную автоматику (с минимальной мощностью привода).

Применение уникальных конструктивных решений:
1. Универсальные направляющие устройства, обладающие широким диапазоном регулировки.

2. Универсальный верхний ловитель с бампером и возможностью регулировки.

3. Система натяжения троса с регулировкой, предотвращающая прогибание балки.

4. Высокопрочные угловые соединительные элементы, обеспечивающие жесткость конструкции.

5. Декоративные пластиковые заглушки придают конструкции эстетичный, законченный вид, скрывая крепежные элементы.

В комплект ворот входят:
• специальный стальной профиль — 5 шт.;
• профилированный лист — 5+1/2 листа;
• балка 71 мм — 1 шт.;
• система роликовых опор — 1 комплект;
• коробка комплектации — 1 шт.

Подробности - doorhanminsk.byhttp://www.domsovetov.by/imagehostin...b2f04cb8e7.jpg

мне больше нравятся распашные ворота. вон ставил недавно в гараж от говнюков

@modernArs,
ок. спамер,
ворота варите?
дальше опишите тех процесс.
подробнее.
справитесь-получие заказ.
не справитесь-пойдете на ..3 буквы...но не "ухо".

Приезжайте к нам! Сами все увидите! ))) И техпроцесс и готовые изделия!

---------- Сообщение добавлено в 07:57 ---------- Предыдущее было в 07:56 ----------

У нас бы директор за такие ворота - смотрим места сварки - башку отвернул и все, что висит - оторвал!!!

---------- Сообщение добавлено в 08:08 ---------- Предыдущее было в 07:57 ----------

Полная информация по приводу Дорхан Слайдинг 800
https://doorhan.ru/spravka/data-test...NG-500-800.xml

Про приводу Слайдинг 1300
https://doorhan.ru/spravka/data-test...NG-1300PRO.xml

Основное отличие, кроме веса ворот, которые могут двигать - 1300 имеет металлическую шестеренку, которая "купается" в масляной ванне. То есть - неубиваемая.

Обращайтесь! Форумчанам - скидка. Пишите в личку. Даже если Вы в другом регионе - решим вопрос с оплатой и доставкой!

Ваш директор берёт за это деньги. Человек сварил сам. Не сравнивайте. По факту работать будет и то и то. Я тоже переживал за красоту сварных швов на воротах, которые сам варил. Спустя год забыл что они есть вообще (швы).

дорхан -это противовес алютеху.
алютех-очень нервная компания по отношению к своим партнерам по алюминию.
всё время ломает правила.
да и цены у алютеха кусачие.

так что у дорхан лучше цены?
а ваще кто посоветует: нужен навес под авто с подъемными воротам на въезд. куда обращаться?
сам пока не могу сделать - устал )))))))

Зря что ли у них Бугатти, хотя может это Бентли, припаркована возле офиса? Надо же за какие то копейки покупать такие машины.

Верно! Мы берем за это деньги! Но и гарантии тоже даем.
У меня буквально сегодня был клиент который очень придирчиво осматривал швы. Начал говорить, что сам сварит и дешевле выйдет. На что супруга сказала: "Каждый должен заниматься своим делом! Люди этим занимаются уже не первый год! А накосячишь и ворота работать не будут!"

Швы не самое страшное. Главное, все верно смонтировать. И подушку залить на правильную глубину промерзания. :en:

---------- Сообщение добавлено в 20:59 ---------- Предыдущее было в 20:58 ----------

Около какого офиса? Алютеха?

@Саламандра, а сориентироваться по ценнику? Какие входные данные нужны?

Можно мне просто перезвонить 029 166 55 99 и посчитаю онлайн. Это мой служебный. Наталья.

Ширина проема. Высота ворот.

Есть цена просто на каркас. В грунте. В грунте+ краска. Полимерка. Только полимерка вроде до 5 м.

Зашивка - односторонняя или двухсторонняя. Профлист. Металлошаткетник. 3D.

Автоматика - нужна или пока нет.

В общем, звоните!!

@Lama, мне откатные ворота 4 * 1.8 метра с автоматикой (DEA) + фотоэлементы + 2 калитки по 1.2 метра с замками и ручками с доставкой и установкой стали где-то в USD 1150 в мае. Только каркас без заполнения, грунт + краска полиуретан. Договор + гарантия.По рынку был самый низкий ценник с нормальными отзывами (на онлайнере в услугах). Остальные стартовали от USD 1500.

@Alexus, по доставке - сколько км от МКАД?
Столбы Вам считали 80*80*3?
Полимер, наверное. Не полиуретан.
Цвет ворот?
Замки в цвет ворот? И чьи замки -страна производства?

12 от МКАД, все столбы уже были, цвет 8017, замки Stublina в цвет ворот, петли с опорными подшипниками FAC.


http://www.domsovetov.by/imagehostin...9fa4e7145b.jpg

http://www.domsovetov.by/imagehostin...9fa6e784e5.jpg

@Alexus, в личке цена! ))

проблема любых железных откатных-это десктрукция покрытия под роликами.
ржавет потом.
требуется оцинкованная рама. или нержа или алюминий.

@Саламандра, меня стоимость привода (автоматики) интересует пока.

Примерный вес ворот? Или ширина проема и чем зашиты ворота?
Пультов 2 штуки?
Фотоэлементы нужны?

---------- Сообщение добавлено в 19:48 ---------- Предыдущее было в 19:42 ----------

Рама - каркас ворот или имеется в виду балка ( она же шина)?

Ширина проема до 4,5 метра
Высота до 1,8 метра
Вес не могу сказать, заполнение типа штакетника

Пульты и фотоэлементы это мелочь не зависящая от параметров. Мне бы расклад по позициям, если можно.

На самом деле я даже толком не знаю параметров тумбы которую я должен залить :)

@Саламандра,
рама ворот.
шины вроде никто не хаял. ну не замечал и я.

У меня для этого полоса из нержавейки (вроде) поверх самих ворот сделана. Ролики по этой полосе ездят. Посоветовали сами ребята, которые изготавливали.

Утро доброе!
Могу помочь по секционным воротам. Звоните 29 6290295. Наталья. Посчитаем!

---------- Сообщение добавлено в 09:18 ---------- Предыдущее было в 09:16 ----------

Могу по цене на стальные сказать. Дорхан.

Стандартные комплекты: Сдвижные ворота REVOLUTION
Ширина: 4000
Высота: 2000
Цвет: RAL 8017 (коричневый, матовый, муар)
Тип краски: Матовая
Направление открытия полотна: Левое
Изготовление: в разборе
Установить привод: Да
Комплект привода: SLIDING 800 KIT (DoorHan)
Рейка зубчатая DHRACK 1м 12x30 (DOORHAN): 5
Пульт Transmitter 4 4-х канальный 433МГц: 2

Цена в Минске - 1812,44 рубля.

Более подробная инфа про них - https://doorhan.ru/spravka/data-test...LUTION-SLS.xml

Если кому-то будет нужна консультация по въездным воротам - обращайтесь! С удовольствием помогу!

---------- Сообщение добавлено в 10:04 ---------- Предыдущее было в 09:18 ----------

По самим приводам можно тут почитать:

Слайдинг 800 - https://doorhan.ru/spravka/data-test...NG-500-800.xml
Цена привода с 2 пультами 2-х канальными - 410 рублей

Слайдинг 1300 - https://doorhan.ru/spravka/data-test...NG-1300PRO.xml

Цена привода + 2 ДУ - 470 рублей

Есть в наличии.

зачет
