У меня только в топочной 6 групп розеток и все под определённые цели. В гараже 4+380, все под разное оборудование.
На кухне, например
1)Духовка
2)ТВ+мультиварка(недалеко, так что объединил)+микроволновка
3)посудомойка+пьезоподжиг плиты
4)холодильник
5)половина розеток рабочей зоны (2 группы) + вытяжка на 1кВт
6)вторая половина розеток рабочей зоны + розетки около стола внизу стены (2 группы)
7) розетка точки доступа в верху шкафа, но она будет совместно с другой точкой, чтобы можно было их перезагружать, не вытягивая из розетки.
Всё уже распределено по технике и назначению. Что тут можно сгруппировать ? Ну пусть, теоретически один автомат можно сократить, только это щит не уменьшит.

Будущая большая беседка с зоной, сарай+морозильник в сарае на отдельной неотключаемой линии, подпол, чердак, подсветка двора и дорожек, два навеса с розетками и подсветкой (перед гаражом и отдельный), диодные прожекторы на углах свесов, трое ворот, погреб, подсветка крыльц, вентиляция санузлов на реле, вентиляция гаража, погреба, полив, да дохрена всего что не входит в площадь дома, которую используют для жизни. Как хотя бы только это, без кухонь и комнат, впереть в 48 модулей, когда половину щита займет только грамотный ввод с реле напряжения, мультиметрами, рубильниками обычным и двумя реверсивными на гену и стабилизатор с байпасом, кросс модуль (хоть один). Лишнего для меня тут ничего нет. Добавить реле на свет, добавить, автоматы на розетки и свет, узо, естественно не одно
По дому 240 точек, вроде, 170 концов всего с участка, это 517 жил, но пока протянуто 135 кабелей только по дому. КАК это обслужить 48 модулями ?

Обязательно оставить свободное место на каждой рейке + не мешало бы одну целую, модуля на 24 и это выливается в размер шкафа метр на полтора, минимум, это без клемм. У меня не получается влезть в 2000х1000, но это с клеммами. Решил делать от пола до потолка, чтобы все кабеля одним махом закрыть и приходящие и отходящие
Просто не представляю как можно нормально раскидать трёхфазный щит на 48 автоматов, это жестокое кроилово.

@Юра Добриденев, нахрена городить весь этот огород?

К примеру, для кухни вполне достаточно:
1. Духовка + вар.панель = УЗО + автомат 3Ф на 20А
2. Все розетки кухни = Диф 16А

А то что это за шиза, что на каждую розетку и лампочку отдельный кабель и отдельный автомат + УЗО? Это все - лишние контакты, лишнее сопротивление, т.е. лишнее тепло в электрощите. И самое главное - охеренное снижение общей надежности системы.

ПС: Розетки на участке лучше вести из вводного щитка, что на улице. Не понимаю, зачем делать ввод в дом, а потом кабели из дома на улицу. Там же в уличном щитке пожарное УЗО + перекоммутация фаз, если вдруг на линии что-то умрет и одна/две фазы будут не рабочие какое-то время.

Ой сочувствую потом искать нужный кабель в этой паутине ((
Сначала ж провода протянет, потом будет коммутация и скорей всего что-то сразу а половину на потом отложить придется.

---------- Сообщение добавлено в 22:24 ---------- Предыдущее было в 22:17 ----------

Кофеварка + чайник + микроволновка на одном автомате вряд ли будет жить. А запустить сразу вполне реально.
Проще уменьшить число автоматов в других местах.
И все эти мультиметры стабилизаторы и прочие непонятные вещи - они реально вам нужны? Пару тыр легко будут стоить.

На свет неудобно, а на розетки, в принципе, можно, но это сэкономит один модуль, всего-то, но при 2х разных автоматах ты уверен что можно втыкать в розетки что угодно, вплоть до обогревателей во время ЧП или сварочника. У меня только один пылесос 1600 Вт. А еще кабеля лежат пуком, там понижающий коэффициент по току. Всяких нюансов куча и решить их можно просто лишним автоматом.

@purler, кофеварка 800 Вт, чайник 2000 Вт, микроволновка 800 Вт = 3,6 кВт. 16А автомат не вырубит!

---------- Сообщение добавлено в 22:27 ---------- Предыдущее было в 22:27 ----------

@Юра Добриденев, тебе вводной автомат не позволит на случай ЧП в каждой комнате по обогревателю врубить.

Плита у меня газовая, духовка на отдельном автомате, да. Посудомойка тоже на отдельном + свое узо. Холодильник со своим реле времени на задержку или своим реле напряжения с 5-6 минутной задержкой.
От всех розеток и остальной техники автомат на 16А слегка офигеет, все посчитано. К тому же одна из групп у меня близко к мойке, будет узо на 10мА, так уж вышло.
В каждое строение по хорошему нужно вести сразу три фазы и там их раскидывать ( а это свое узо,свой рубильник, свой кросс модуль, свои реле напряжения и т.д.), чтобы, если что, была возможность отбалансировать, если будет выбивать вводный из за одной перегруженной фазы. А если это делаешь через дом, то все балансируется в домовом щите. Еще все освещение у меня управляется из дома, любая лампочка снаружи может быть выключена из дома из удобного для этого места и еще выключена кнопкой "выключить всё" у кровати или в тамбуре.

Каждый сходит с ума по-своему. Делайте, как хотите :)

Весь щит собирается сразу до клемм, и остаются подписанные клеммы для будущих кабелей. Там концов 30 останется из 170, которые на улицу пойдут.

у меня весь вышеописанный набор (кроме посудомойки, вместо нее стиралка) на одном узо+автомат висит.

Куда то пропало сообщение. А чего за вытяжка такая на кухне на 1 кВт? У меня в гараже вытяжка в малярке 2.2 кВт, так у нее производительность порядка 9000 м3 в час.
У меня на кухне 2 группы розеток, две группы освещения, + Духовка.

это просто пи. дец ))))

Автомат мне позволит, а вот ограничитель нет, этот вопрос пока на повестке. Если нет, то до лучших времен, обещанки кое какие проскакивают, денех ждут уже давно.В любом случае, с ограничителем я могу грузануть одну фазу на 6кВт.

---------- Сообщение добавлено в 22:47 ---------- Предыдущее было в 22:46 ----------

Сори 1000м3, кикоз мозгов уже.

@Юра Добриденев, я могу высосать из сети сейчас почти 30кВт, но у меня такой мысли даже не возникает. Мне жить пока не надоело. На розетки в жилых комнатах стоят автоматы по 10А. Весь свет разделен а 3 группы (автоматы на 4 А).

А что за мотор, ли форм фактор у нее? Тихая? У жены это больной вопрос:)

у меня на втором этаже это пара на розетки и пара на свет.
3 комнаты+ кабинет +сан помещение и холл. у меня фантазии не хватает вести по паре на каждую комнату и по теории вероятности считать удобством отключение каждой комнаты независимо. раз в 5 лет кинуть удлинитель с неотключенной пары

---------- Сообщение добавлено в 22:53 ---------- Предыдущее было в 22:51 ----------

или я чегото не понимаю или ЖМОТ ? )))))

Холодильник-отдельно, по хорошему. Посудомойка тоже, она на своем узо, вообще, должна. Встроенная стационарная техника тоже желательно на отдельном автомате. В итоге у меня добавляется как отсебятина только половина розеток на отдельном автомате, но я объяснил почему.

Чтобы что?

У меня в жилых всего по автомату на розетки и на свет в каждой, набегает не из за них, а из за того что уже выше написал.

---------- Сообщение добавлено в 22:57 ---------- Предыдущее было в 22:55 ----------

Пока только в нете нашли, еще не покупали, смотрели по размеру на широкую плиту, так что не скажу за шум, но раз расход большой, то будет на минималке шелестеть в стандартной ситуации.

по хорошему это для чего ? разбив на составляющие это не увеличит максимальную мощность по одной фазе . не ?

Я решил ставить сам мотор на чердаке, а в кухне только короб. Также придется принимать меры дабы сделать систему тихой, но это не проблема.

Надо было в доме предусмотреть отдельное помещение под щит,щитовая называется. Кто то делает отдельное помещение под холодильник,кто то под сауну , почему бы не сделать под щит.:ab:

Можно, уезжая в отпуск, отключить все кроме холодильника :)

Холодильник входит в неотключаемые линии, к чему его там примазать ?
Посудомойка на своем узо 10мА, как и стиралка, т.к. остальные 30мА, а значит и на своих автоматах.
Встраиваемая уже в сумме почти забивает автомат по мощности, остается около 1кВт, мне для всех розеток 1кВт мало, не знаю как кому.

---------- Сообщение добавлено в 23:08 ---------- Предыдущее было в 23:07 ----------

написал чуть выше

---------- Сообщение добавлено в 23:09 ---------- Предыдущее было в 23:08 ----------

Есть такое помещение, уже писал.

Знаю одного товарища, он при выходе из дома нажимал на одну кнопочку и дом оставался обесточенным,кроме жизненеобходимых приборов.Был у него по этому поводу пунктик так как дом деревянный

цитата для вашего ответа взята не моя )))))

Смех-смехом, после некоторых событий на прошлой работе, уходя из гаража отключаю розеточные линии:) Ну кроме особых случаев и сплю спокойно :)

мне в какой-то теме погладили против шерсти из-за того , что пользовался каждый день вкл и выкл на автоматах на момент еще отсутствия выключателей ))))

Не, я контакторами не стал заморачиваться, просто когда на пару дней или больше, то отдельный рубильник в щите на все, кроме неотключаек. А свет одной кнопкой на групповом управлении реле, но включить можно после этого любой выключатель.

---------- Сообщение добавлено в 23:24 ---------- Предыдущее было в 23:23 ----------

Я сейчас одной вилкой весь дом зажигаю, только туалет отдельно )

у меня не знаю сколько по итогу линий насобиралось,
щиток еще не собран, но линий много - а изначально много не планировал

....а вышло то как,
...делал покомнатно дом, начал с самой дальней комнаты,
чтоб коробок не было нигде - тянул все до щитка
- щиток так расположен что до него не очень далеко отовсюду - и заморачиваться на распред коробки не стал
и началось - один автомат, второй, ....двадцатый- и так потихоньку надобавлял - что хоть бы теперь все влезло в ящик )

@Domik315, дело в том что шума от этого сильно меньше не будет, по трубе весь шум все равно передастся в помещение, это же труба, а не звукоизоляция. Самое главное что будет заморочка с поиском пустого колпака, особенно если есть определённые предпочтения в его стиле или размер не под стандартную плиту. Это кажется на первый взглят что вопрос ерундовый. Я как-то тоже думал вилповский мотор на трубу сверху поставить.

и рядом с этим электорощитом книжный стеллаж поставить. верхняя полка - "собрание сочинений и инструкций. первый ряд", следущая - "второй ряд" и так далее. и на самой нижней - плакат с правильными положениями выключателей что бы все работало, и указанием где главный рубильник "выключить все". на случай если вдруг праправнук помрет не успев дальше передать опыт предков по пользованию этого шайтан-девайса...

Слишком больших щитов не бывает, имхо. Зато слишком малых - полно.

Исходя из того, чтобы минимизировать трассы проводов для варианта, когда все освещение и некоторые нагрузки будут включаться из электрощитов, я решил расположить щиты поближе к потребителям.

Щит учета - на границе участка - вводной предохранитель, УЗИП класса B, электросчетчик, далее, ввод в дом, розетки на улице, питание откатных ворот и калитки, коммутатор наружного освещения, кабель на беседку. В резерве - коммутация и управление бензогенератором. Пластиковый бокс Emitter OSZ 40*50 - внутри установлены 3 DIN-рейки по 35 см (влезет 3*20 модулей).

В доме:

Главный распределительный щит - в цоколе дома - общий рубильник, УЗИП B+C, реле контроля фаз, автоматы розеток цокольного этажа, коммутатор освещения (12 модулей). Размещение - Щит Hager Volta 48 модулей - под штукатурку

Топочная - в цоколе дома - УЗИП D, блок управления котлом (12 модулей). Щит Legrand Practibox 12*2 под штукатурку.

Щит - 1 этаж - УЗИП класса С, питание стиральной машины, посудомоечной машины, холодильника, розетки санузла, кухни, комнат 1 этажа, коммутаторы освещения и отопления (12+6 модулей). Щит Hager Volta 36 модулей под штукатурку.

Щит - мансарда - УЗИП класса С, розетки санузла, комнат 1 этажа, коммутатор освещения (12 модулей). Щит Legrand Practibox 12*2 под штукатурку.

Щит - гараж - розетки гаража 1ф/3ф, питание ворот, коммутатор освещения (6 модулей), питание сауны 3ф. Щит на 36 модулей под штукатурку

Щит - сауна - блок управления сауной, контактор 3Ф, коммутатор освещения (6 модулей). Щит Legrand Practibox 12*2 под штукатурку.

Для слаботочки отведен отдельный стояк и предусмотрены мультимедийные щиты Hager Volta под штукатурку: на 36 модулей - 3 шт, на 48 модулей - 1 шт. Еще один наружный щит появится на чердаке.

От варианта щитовой-серверной в отдельном помещении решил отказаться - слишком длинные трассы проводов получаются. Дорого и неудобно.

Я понимаю, что намутил. Но так получилось...

@Zmeevik, все должно быть подписано и интуитивно понятно.

@Юра Добриденев,для нормального человека даже такой щит вызывает некий ужас с подсознания ("не влезай - убьет" все детство долбили), буть там хоть 3 раза все подписано, не говоря уж про что то бОльшее (в прямом и переносном смысле)

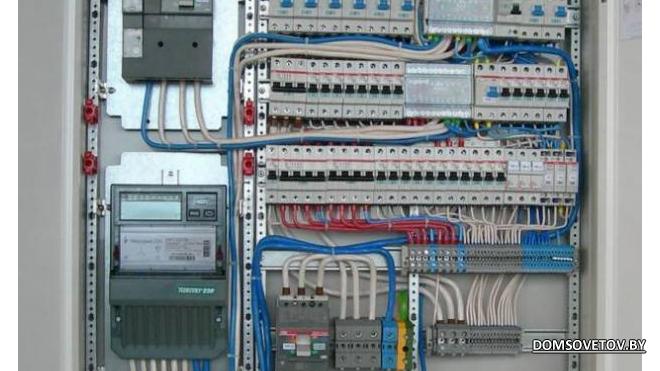

http://www.domsovetov.by/imagehostin...ebbc06b2e4.jpg

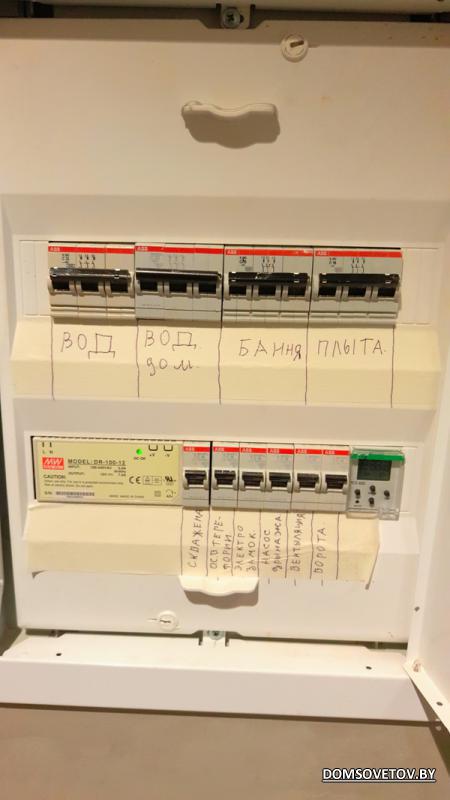

http://www.domsovetov.by/imagehostin...d4de7d6e83.jpg

@Valery_SY, что-то я с узипами до конца никак не разберусь, везде инфа кусками. Я правильно понимаю, что если у меня 2 щита, то в вводном на улице узип В, а в распределительном С ? У меня один этаж. Или классы другие ? Может есть где прочитать об этом в одном месте сразу ?

---------- Сообщение добавлено в 00:39 ---------- Предыдущее было в 00:34 ----------

@Zmeevik, если ужас, то любой вызовет. А для простого пользователя только и нужно найти нужный автомат или узо и разница не большая 50 их или 20, если все подписано и по логике сгруппировано. В остальные кишки пользователю нефик лезть, это его не касается, если он сам желание не проявит. Для специалиста есть схема и маркировка.

---------- Сообщение добавлено в 00:49 ---------- Предыдущее было в 00:39 ----------

@Zmeevik, что это у вас за штука в левом верхнем углу от которой на кросс провода идут ?

это не моя штука. картинко из интернетов

Подкину-ка на вентилятор. ::nt::
Для большого электрощита стройте отдельную щитовую :hn:, причём в виде отдельно стоящего капитального строения! :ej:

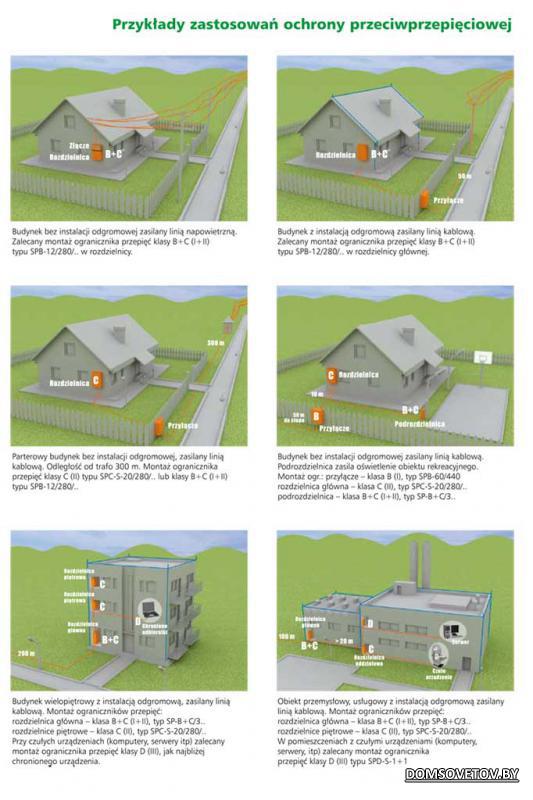

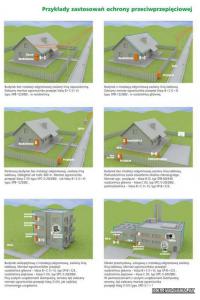

Правильно. Есть одно условие для такого случая: от B до C должно быть хотя бы 10 м кабеля. Если у Вас столько будет, то ОК.

Бывают еще совмещенные блоки B+C. Они дешевле. На дома их тоже можно ставить.

Тут обсуждали.

http://www.domsovetov.by/imagehostin...ec5dc68974.jpg
