@Юра Добриденев, вопрос вырван из контекста. Был разговор о неком наборе стандартных китайских модулей, которые могут выполнять все необходимые функции управления нагрузками. Вот я и спрашиваю, как это все оформить в корпуса, где разместить сей конструктор из Поднебесной в доме?

На мой взгляд, подобный конструктор полезен на этапе макетирования и отладки.

@Valery_SY, это вы сами вырвали из контекста.

Я не говорил, что все обязательно должно быть кетайское. Я это привел в качестве примера.

Хотите делать свои говноплатки - делайте, но не делайте их уникальными, все должно быть по возможности взаимозаменяемое. И держите пару штук каждого вида в запасе.

ну да, в принципе вы правы. если ращитывать на светодиодные лампы и люмки с эпра, то вполне достаточное решение.

а что нащет управляющей схемы думаете?

Scorpy, мой подвох Вы не оценили.
Дело в том, что считать индуктивность и ЭДС самоиндукции не имеет большого смысла, если коммутация происходит в момент перехода через ноль. В этом случае мгновенные значения напряжения и тока равны нулю (Закон Ома для участка цепи). Безусловно, будут иметь место небольшие отклонения от идеального случая, но помехи, связанные с коммутацией, в данном случае будут минимальными.

Вопрос про управляющую схему не понял. Там логические ноль и единица. Реле будет включаться SMD-транзистором с резисторами смещения (т.н. цифровой транзистор). Напрямую с контроллера вроде бы можно. Но каналов много. Боюсь, что это может приводить к перегреву контроллера.

@Valery_SY, если ток управления с контроллера будет в допуске, то все норм будет. Хотя я конечно не знаю какой конкретно у вас контроллер.
Обычный адекватный человек при пределе 20мА на 1 вывод МК расчитывает управление через транзистор при максимальном токе базы до 10мА.
А вообще с текущим положением дел давно используют полевики. Там это не актуально. Либо опторазвязка Вам в помощь...
Цифровой транзистор повеселил. Вероятно имеется ввиду транзистор с включенным последовательно резистором в одном корпусе? =)

@Valery_SY, в случае люмки с дроселем или лампой накаливания, в момент выключения, при 0 напряжэния ток не О. а оно точно при переходе 0 отключаеца?дайте уже модель почитаю что за оно.

интересуют мозги, что это будет ? самопал или какая ардвина ?


@Dobrinia, пусть будет речь о транзисторе в ключевом режиме :-)

Scorpy, при работе на нагрузку с реактивной составляющей возникает фазовый сдвиг между протекающим в цепи током и приложенном к ней напряжением. Но переходы через ноль никуда не деваются, т.к. ток переменный.

Если Вы включаете/выключаете нагрузку обычными выключателями или реле, то этот процесс происходит случайно, в любой момент времени. Это приводит к появлению вертикальных фронтов в момент включения-выключения, а значит к возникновению высших гармоник, которые и являются помехами.

Прочтите внимательно, как работают тиристоры. После включения они продолжают держать нагрузку включенной даже если пропал управляющий сигнал, до тех пор, пока протекает ток. Как только ток пропадет, тиристор закроется. Поэтому все тиристоры, работающие в цепях переменного тока закрываются автоматически в момент перехода через ноль, а коммутируемая тиристором нагрузка всегда выключается в момент перехода тока через ноль. Ну а включения нужно отследить специальной схемой-детектором.

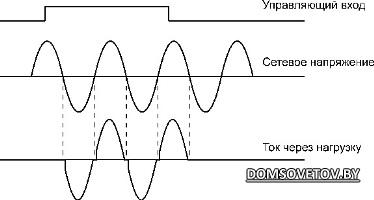

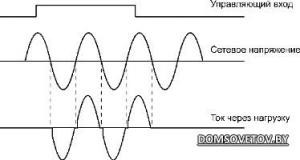

Взгляните на график. Там показано, как происходит коммутация нагрузки с применение детектора перехода через ноль.
http://www.domsovetov.by/imagehostin...343438d6d.jpeg

ATmega на самодельной плате. Какая именно, зависит от количества необходимых портов.

Если придется включить сразу все, скажем, 16 реле, то ток через кристалл уже будет больше 160-320 мА (если на каждом выходе будет 10-20 мА). А это уже плохо, т.к. черевато нагревом и снижением надежности контроллера.

Что смешного в цифровых транзисторах (BRTs)? У меня просто валяются без надобности уже лет 10, поэтому их и поставлю. Да и паять меньше надо в 3 раза!

@Valery_SY, да ничего смешного.... просто никогда не задумывался о цифровом транзисторе, темболее это просто транзюк с резаком в базе.
Включайте полевиком! или через опторазвязку.

Dobrinia, там 2 резистора, они у меня есть в большом количестве, опторазвязка не нужна, она уже внутри SSR стоит.
