Будь проклят тот день, когда я выбрал такой размер. :)
Вообщем, сложновато как-то найти брус 7метровый (если поделится кто контактами - буду вечно добрым словом вспоминать). Рассматриваю ситуацию - положить двутавр, как на картинке ниже: http://content.onliner.by/forum/e7c/...a918ef058c.jpg http://content.onliner.by/forum/e7c/...9da3729eec.jpg http://content.onliner.by/forum/e7c/...622aca02e2.jpg Может кто поможет подсчитать, какой надо взять, что бы перекрыть пролет в 8 метров, дабы он не опирался на колонну между воротами... Балки (150*250*7000) то я расчитывал под пролет в 7 метров. Крыша - не жилая, вальма, уклон 25гр, покрытие - мягкая черепица. И еще, всё таки если рассматривать ситуацию с балками, можно ли их укладывать на перемычку над воротами - 7м пролет, или надо укладывать их только на две боковые стены? С учетом того, что по всему контуру идет армопояс (арматурный естественно). |
Фотки ваши?
Телефон бруса 7м могу дать, без проблем................ У меня аналогичная ситауция, гараж 6.7 метра шириной и буду перекрывать балками семиметровыми, они же будут затяжками тсропильной системы поэтому подпорка для вальмы не нужна. ( я ее всеравно поставлю и обопру на сдвоенную балку ) И конечно же подпорки будут по кругу под каждым стропилом, которые обопруться на деревянные балки перекрытия. Пробовал считать двутавр - дорого и неудобно(краном ложить) ... решил что оно мне не нужно! |
Dobrinia, буду благодарен за телефон.
А фотки я нашел в теме кровельиков на онлайнере. Списался с ними и они сказали, что вроде как двутавр 40Б2. Размер данного гаража на фото 10*8. |
Смысл телодвижений с двутавром? Я тоже хотел двутавр но вовремя одумался.....
Контакты в личке |
|
ППК...........???
|
андрей кот, вы про плиту?
Благодаря Dobrinia заказал балки - по перекрытиям вопрос закрыт. |
Цитата:
В этом году планируете накрыться? |
Dobrinia, да, время же еще есть.
|

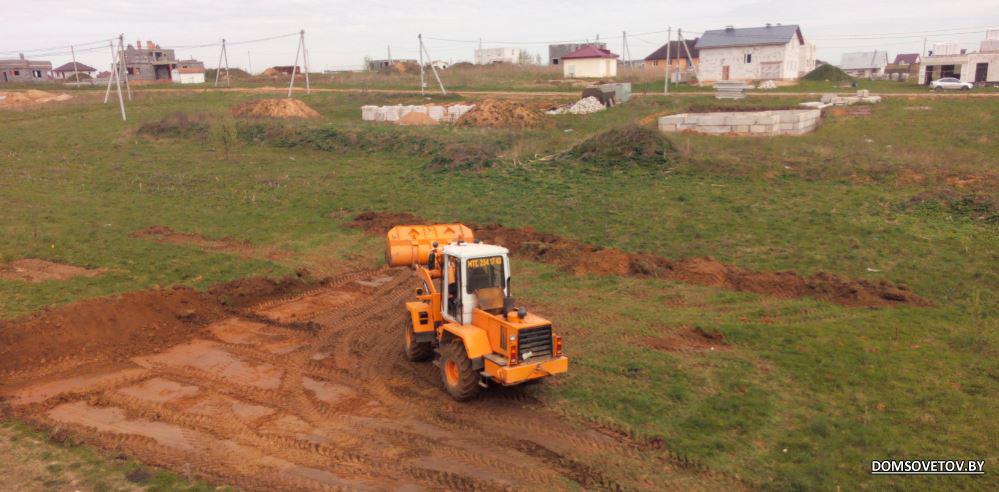

выкопали сегодня котлован под дом :ds:

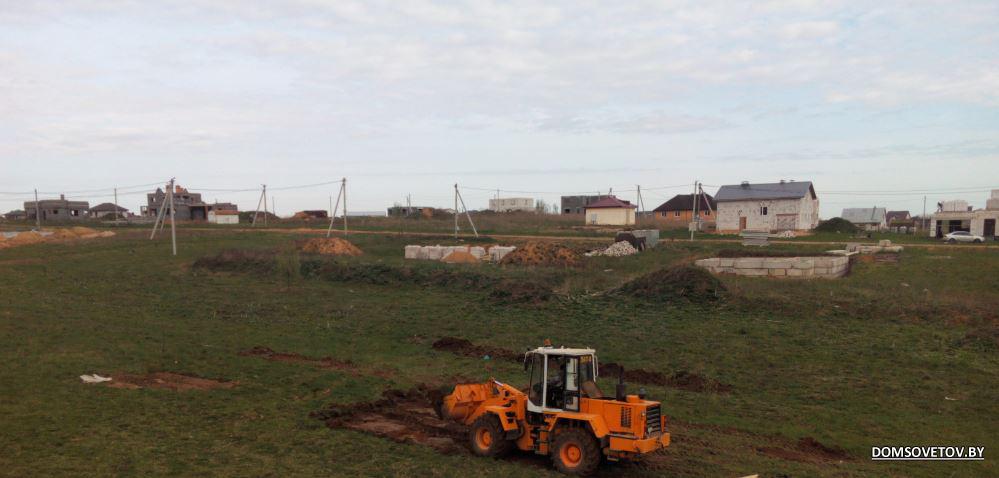

http://www.domsovetov.by/imagehostin...3e07d29fb6.jpghttp://www.domsovetov.by/imagehostin...3e07ef0838.jpg Фотографии, того что стало - нету. На всю работу ТОшка затратила 4,5 часа. |
@Kiz, а вы строили уже гараж, или я что то неверно понял из вашей ветки? если да - можете сфоткать как-то общий план участка?
|
Kiz, если не секрет - в каком нас. пункте строитесь (можно в личку)?
|
@AAR, да стоил.

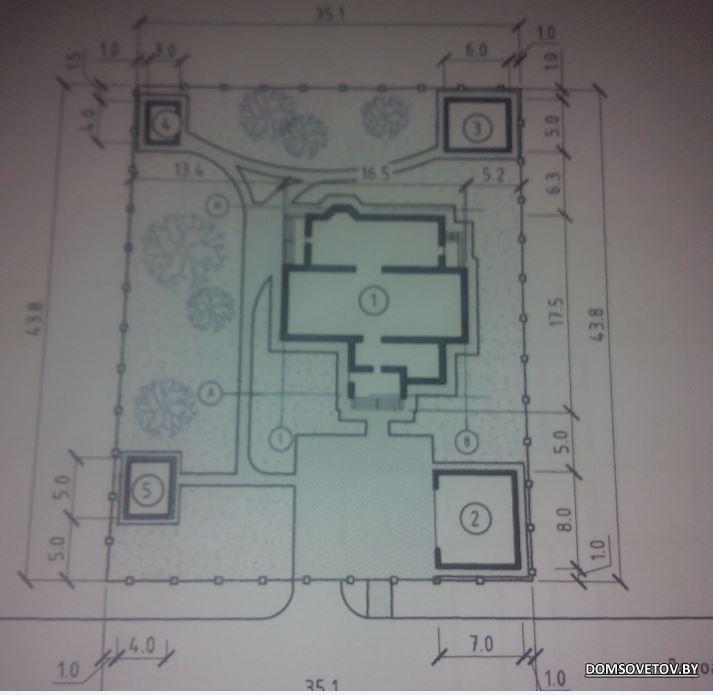

вы об этом? или именно фотка нужна? http://www.domsovetov.by/imagehostin...53d995a523.jpg |
да, спасибо. просто на фотках увидел пустой участок, но показалось что вроде уже что-то строилось. а почему сразу то гараж решили? ) вместо бытовки? )
|
@AAR, решили на семейном совете так =)
|

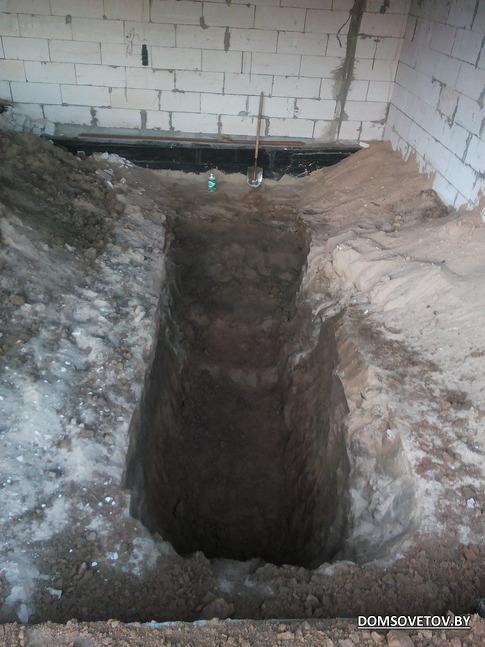

1) выкопали яму в гараже (на фото не до конца)

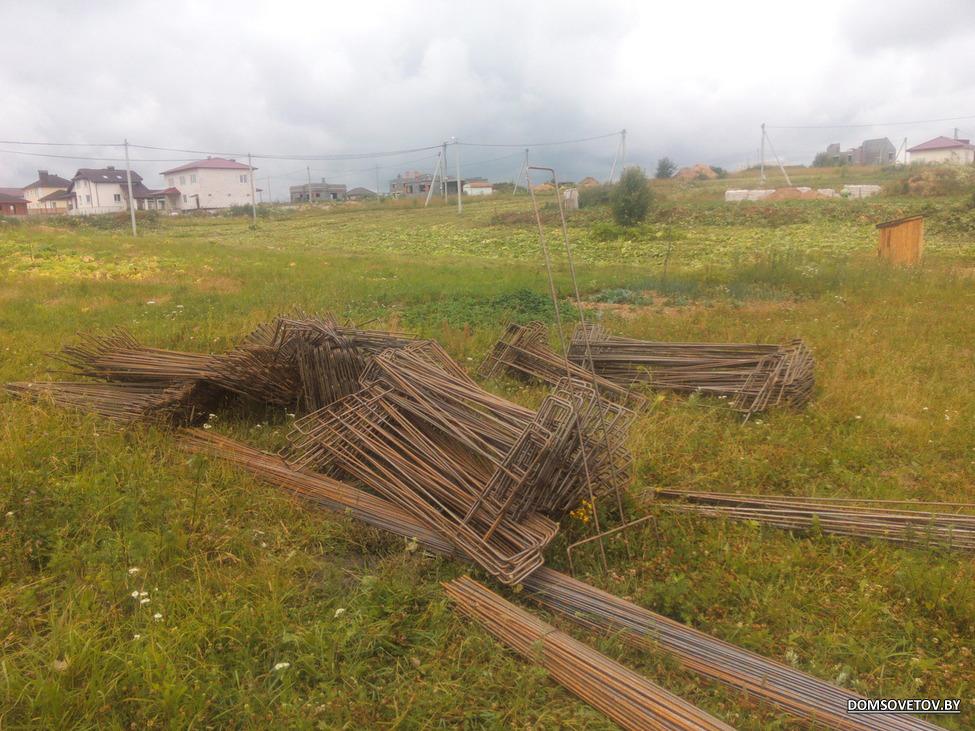

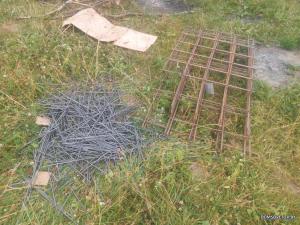

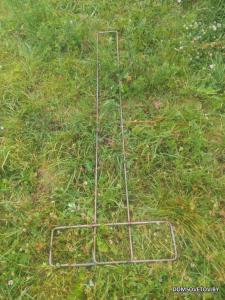

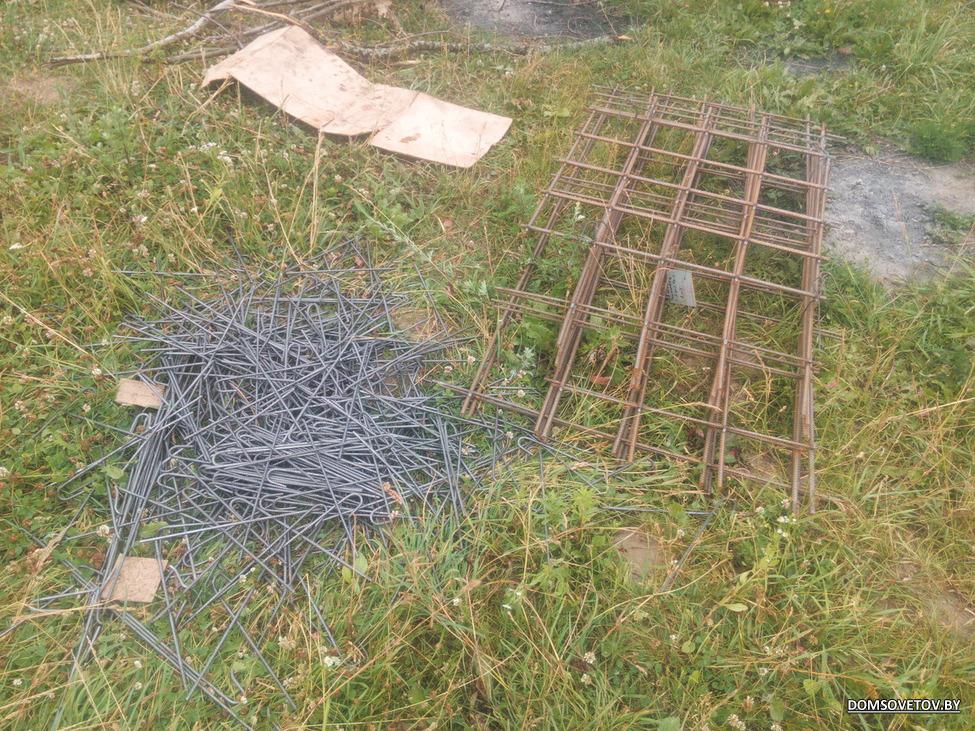

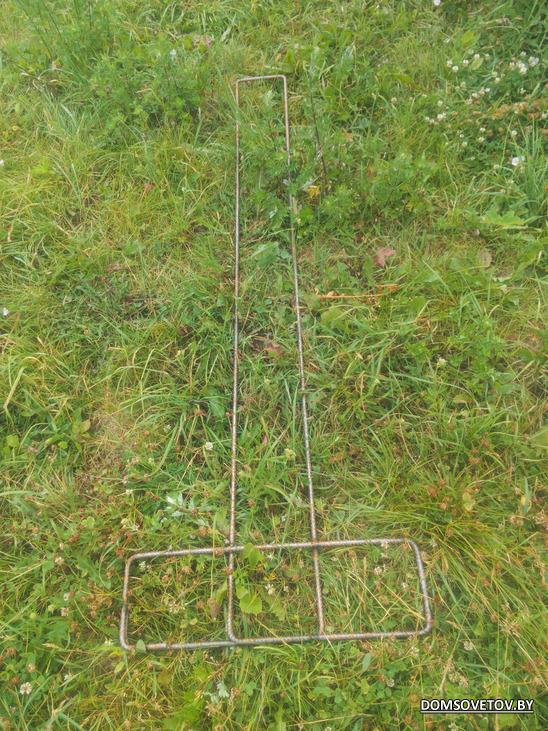

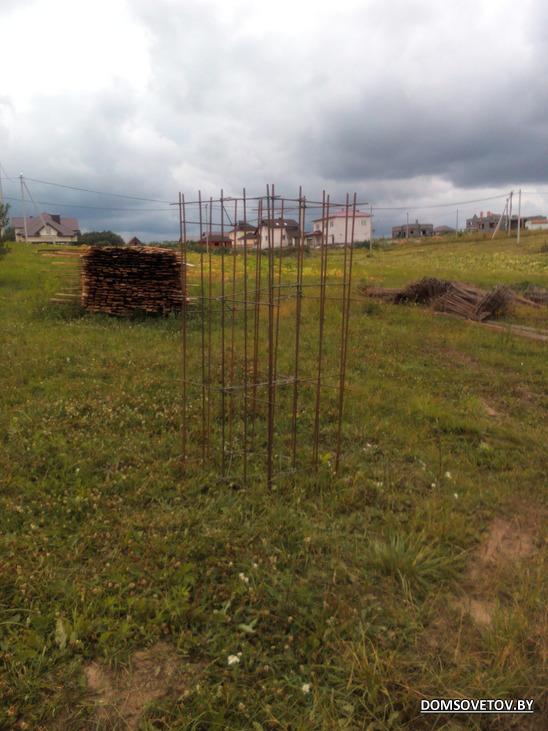

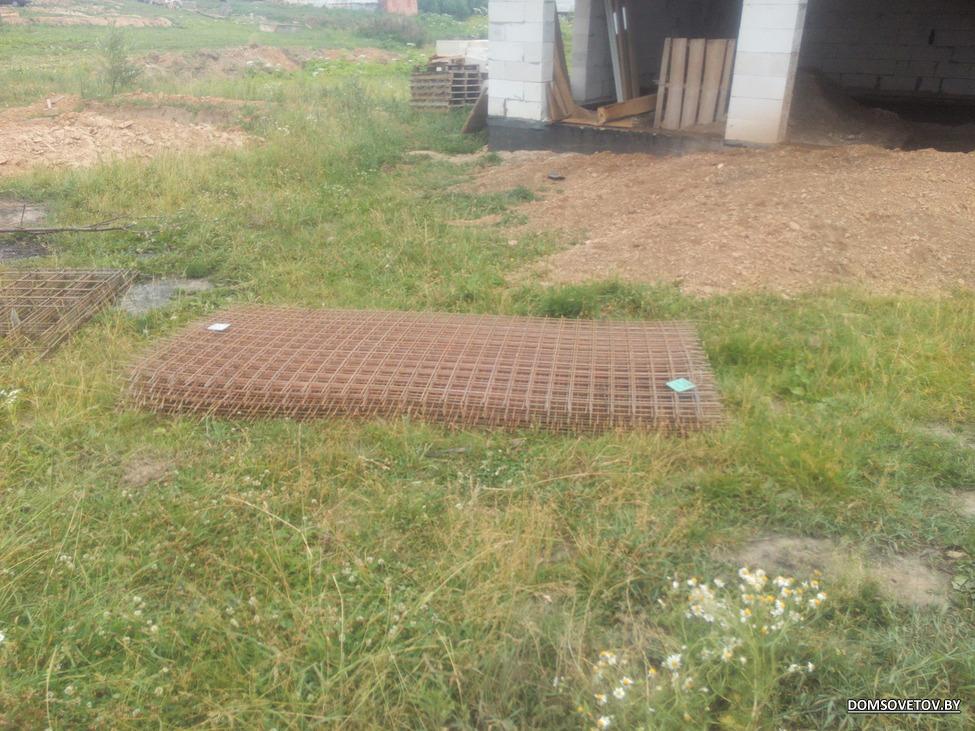

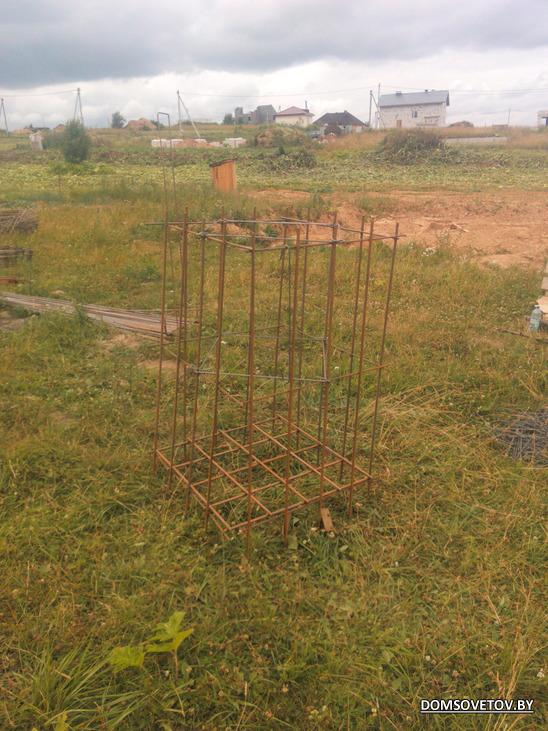

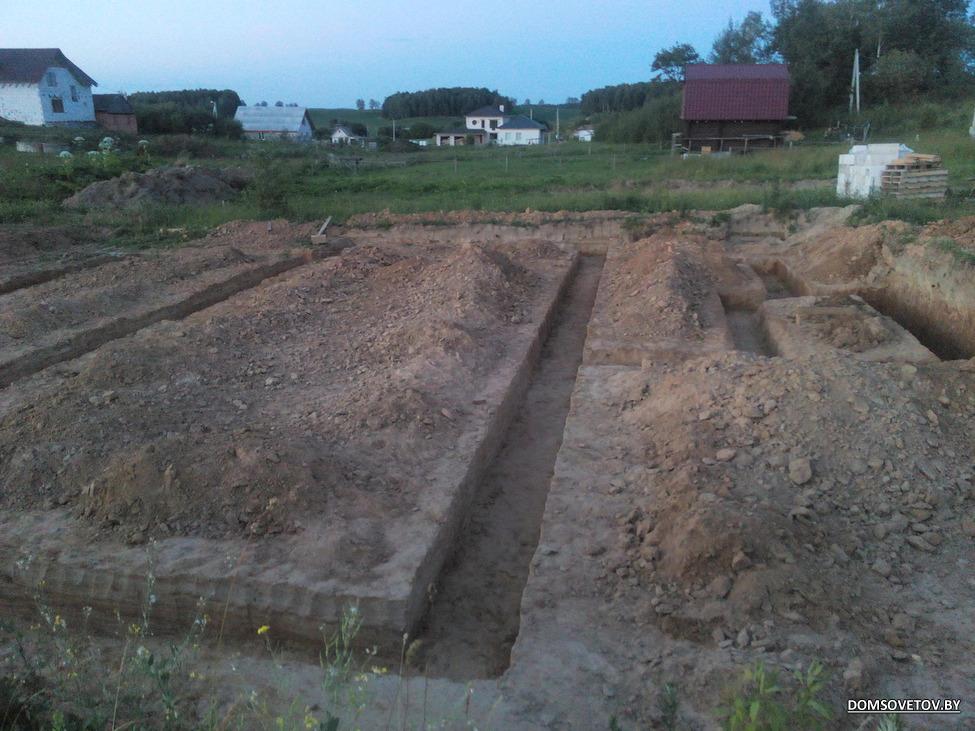

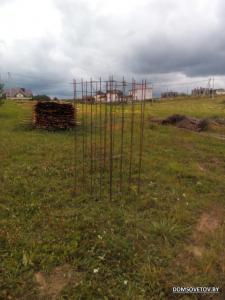

http://www.domsovetov.by/imagehostin...0fabc891e8.jpg 2) куплена сетка на яму\пол http://www.domsovetov.by/imagehostin...0fc7ce7c4a.jpg 3) выкопаны все траншеи под фундамент http://www.domsovetov.by/imagehostin...0fb1f1b0f1.jpg 4) заказаны, изготовлены и привезены арматурные изделия (заказывал в Смолевичах у ООО "Постстрой" - низкая цена \ сроки \ доставка) :cg: http://www.domsovetov.by/imagehostin...0fb74e5b06.jpg http://www.domsovetov.by/imagehostin...0fb92be6c3.jpg К примеру данное изделие из 12 арматуры длинной 5,85м стоило ~70,000Brb с доставкой и ндс (другие считали на 20,000Brb дороже без НДС). http://www.domsovetov.by/imagehostin...0fbce28601.jpg 5) начали собирать пазл :bj: http://www.domsovetov.by/imagehostin...0fc0b66125.jpg http://www.domsovetov.by/imagehostin...0fc223d038.jpg |

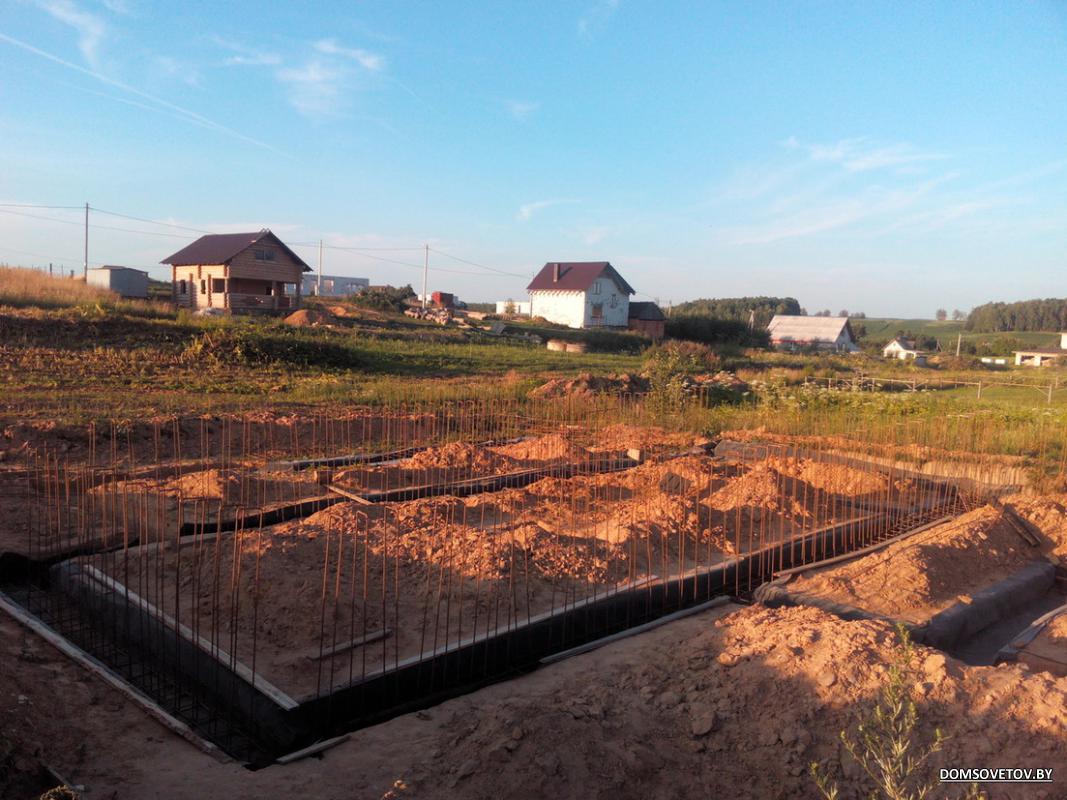

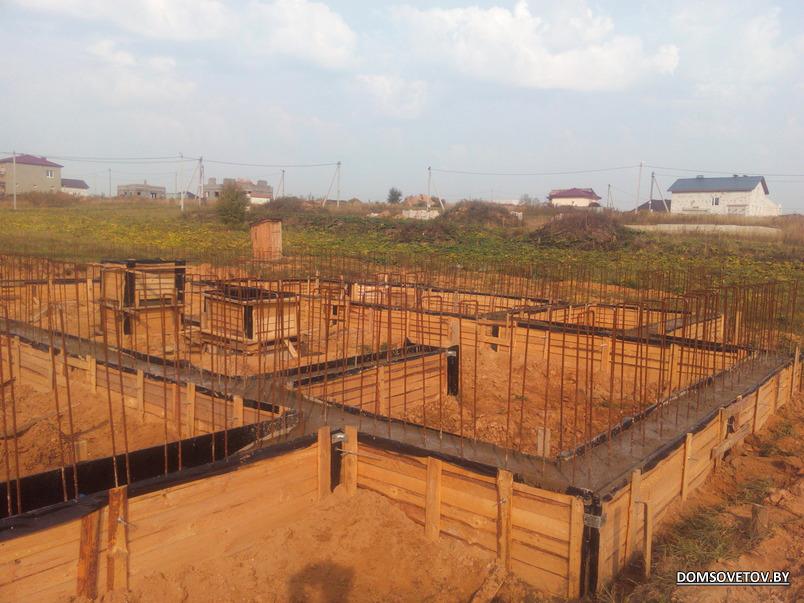

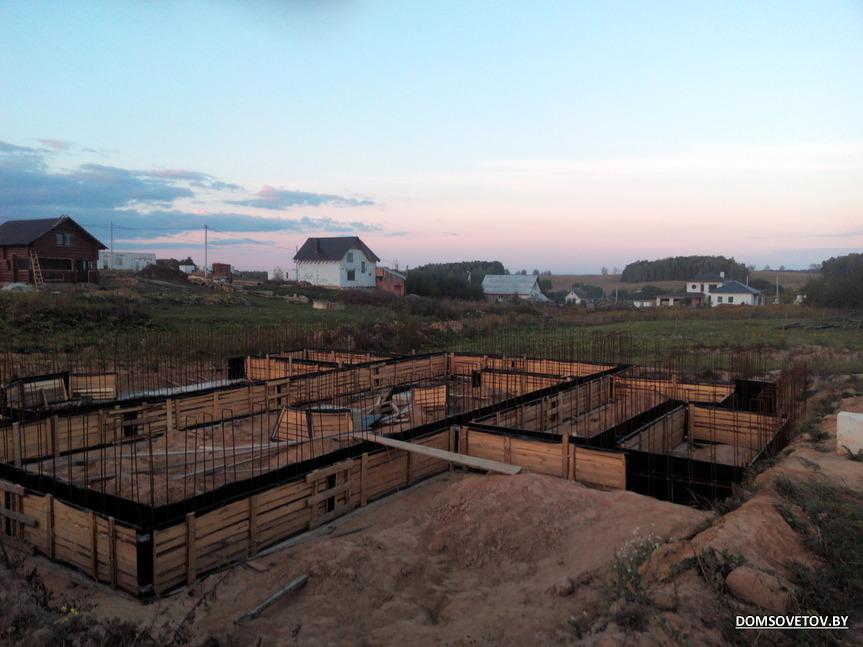

1) Постелили руберойд и начали вязать арматурные каркасы на подушку

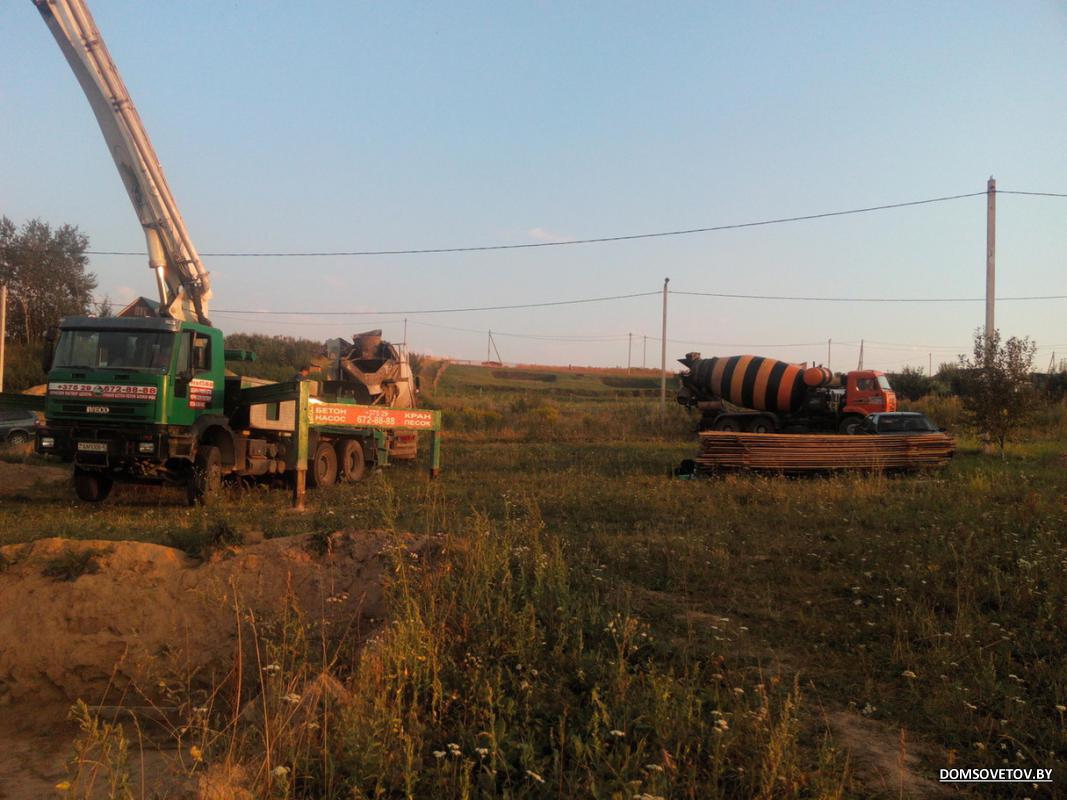

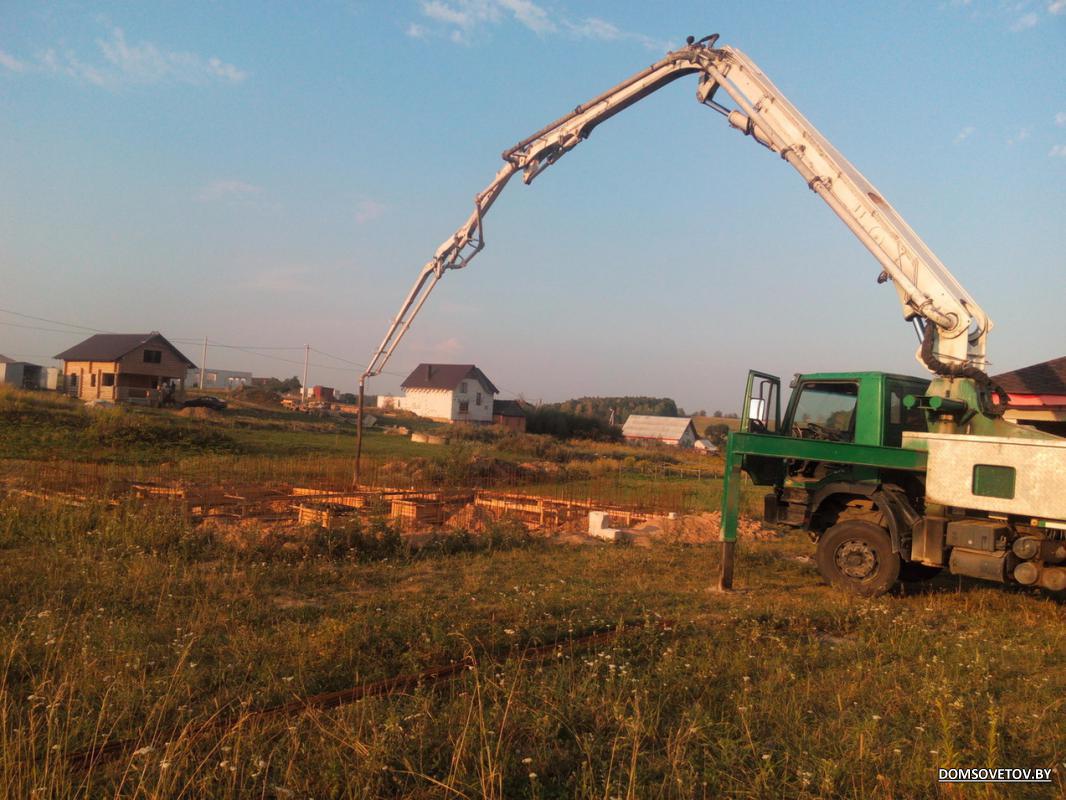

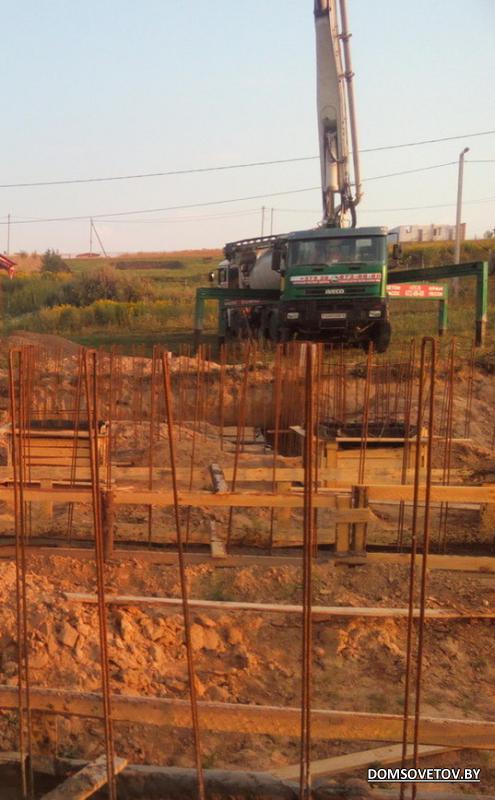

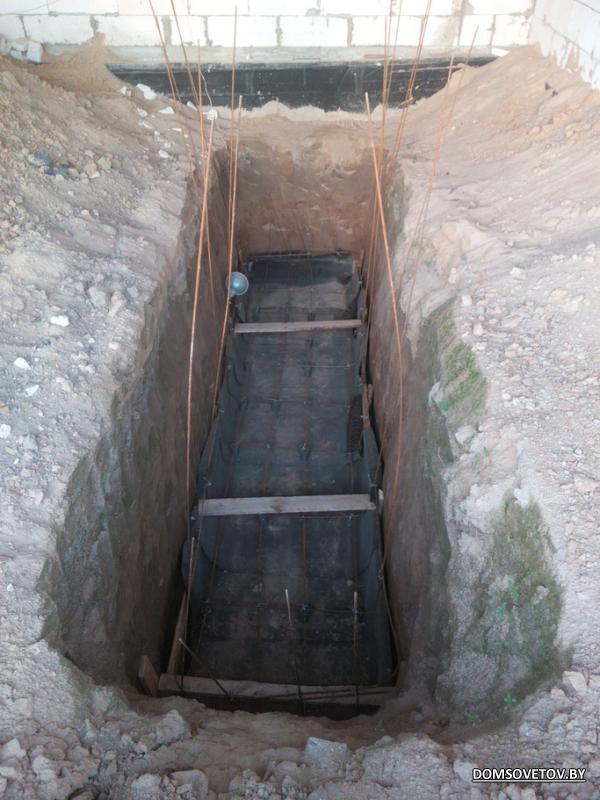

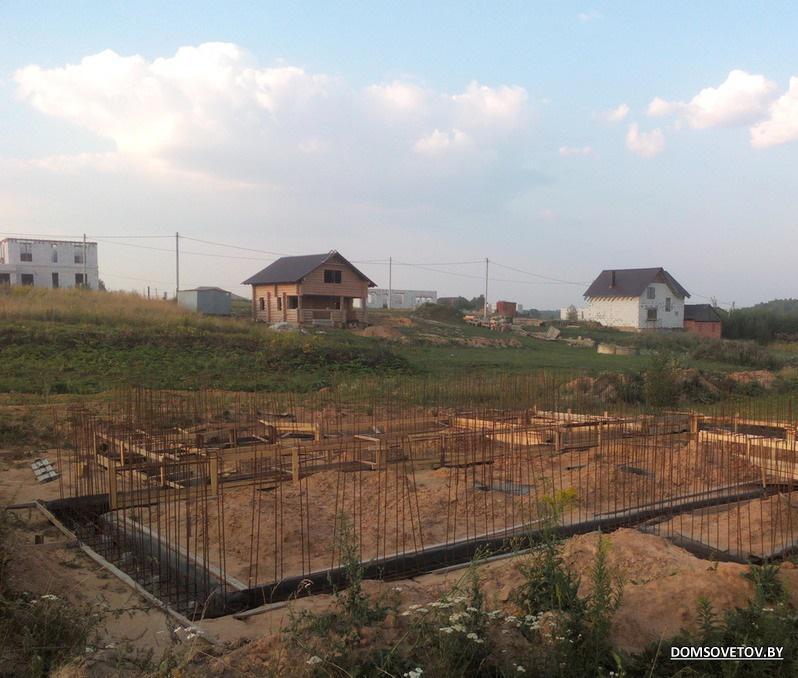

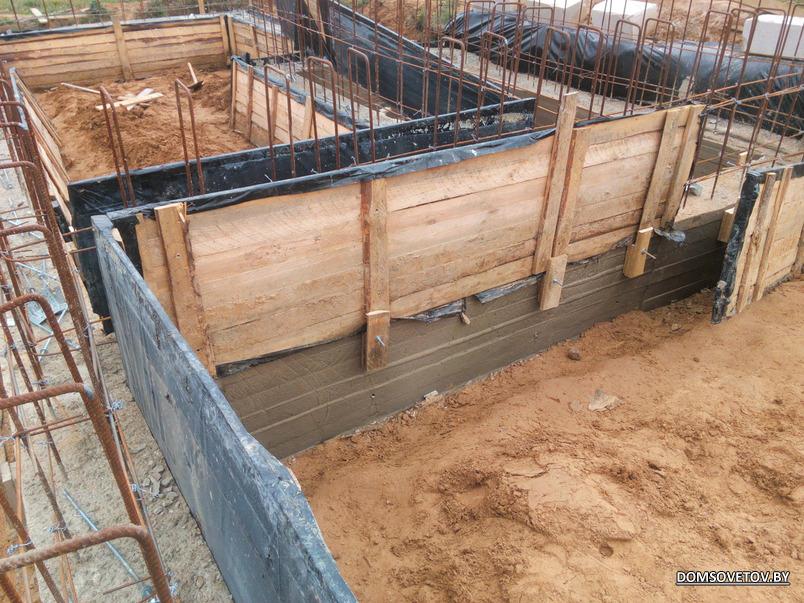

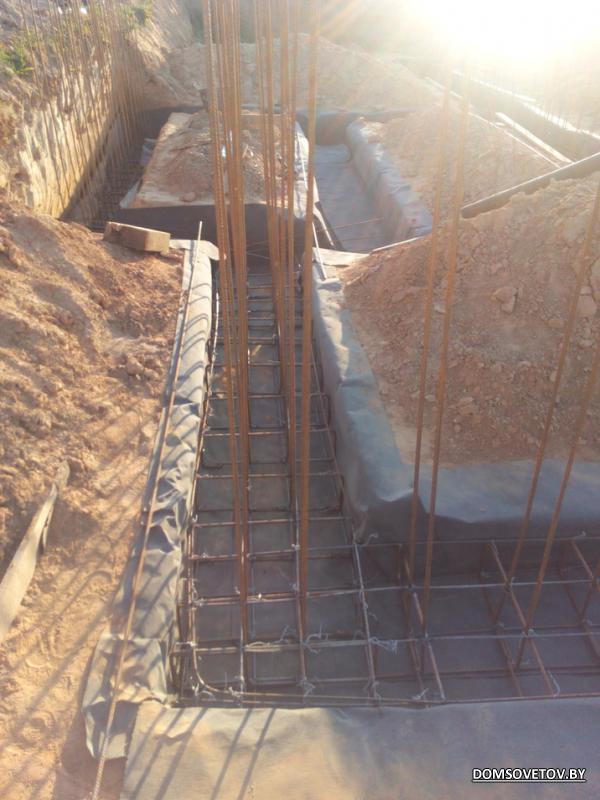

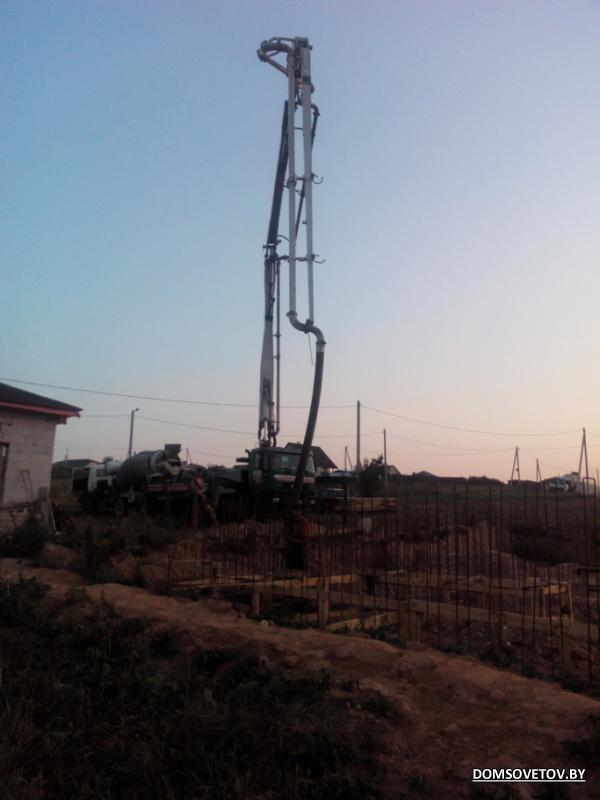

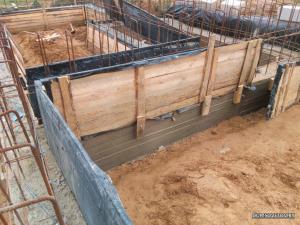

http://www.domsovetov.by/imagehostin...9b511d2726.jpg 2) Вяжем, вяжем арматуру на подушку дома (с уже готовыми изделиями в виде перевернутой буквы Т - это происходит намного быстрее) http://www.domsovetov.by/imagehostin...9b55ae63f2.jpg 3) Кое-где необходимо было выставить опалубку http://www.domsovetov.by/imagehostin...9b60088c07.jpg 4) Вяжем арматуру на яму http://www.domsovetov.by/imagehostin...9b981ca781.jpg 5) Заливку решили отложить до более-менее спокойной погоды, а не в 35-37 градусов. Решили лить вечером. Насос приехал первым к 18.00 и разложил свою щупальцу. Длина щупальцы - ~33м :gr: http://www.domsovetov.by/imagehostin...9b6289b2a7.jpg 6) Первый миксер с бетоном приехал только через 50 минут :(. Хотя было оговорено, что приедут машины вместе с насосом. http://www.domsovetov.by/imagehostin...9b6b57f6a9.jpg 7) Ну и сам процесс заливки http://www.domsovetov.by/imagehostin...9b6e85fb3a.jpg 8) Залили пол в яме 9) Залили половину "столбика" под камин и несущий столбик для перемычек http://www.domsovetov.by/imagehostin...9b83d38a6b.jpg Итог: 1) на все ушло чуть больше 3 часов (из которых 50 минут ждали бетон). 2) С насоса лить одному реально - зря боялся, что его надо держать двумя людьми (при условии, что опалубка укреплена), но на подстраховке все равно люди были. 3) Бетон с насоса летит в разные стороны и надо беречь глаза. Очки не наденешь, т.к. если их протрешь перчаткой, то еще хуже становится :( 4) На удивление очень точно посчитали кол-во необходимого бетона - 33куба из которых 0,2 выплюнул насос. |
поэтому я заказывал оба раза миксер с встроенным бетононасосом. если приехал то уже приехал
|
@polyzadumchivy, я спустя минут 20 позвонил тому у кого заказывал бетон и был получен ответ, что это не мои проблемы и сумма останется та, на которую договаривались (бетон за 33 куба + насос на 3 часа).
|
Цитата:
Точнее когда приехал мой бетон - насос сорвали на другой объект, пришлось бетон отдать соседу... а когда насос освободился - под него уже ждали соседский миксер:) |
мне мой вариант все-равно понравился больше :)))) такая дура четырехосная. с одной точки достала весь армапояс.
|
А я месяц не мог насос найти на пояс-перемычки, потом с колокольчика залил краном. Аккуратнее и дешевле.
|
@Kiz, нормуль так получается. красиво ) по полу стяжка потом будет? или плитами перекрывать будете?
|

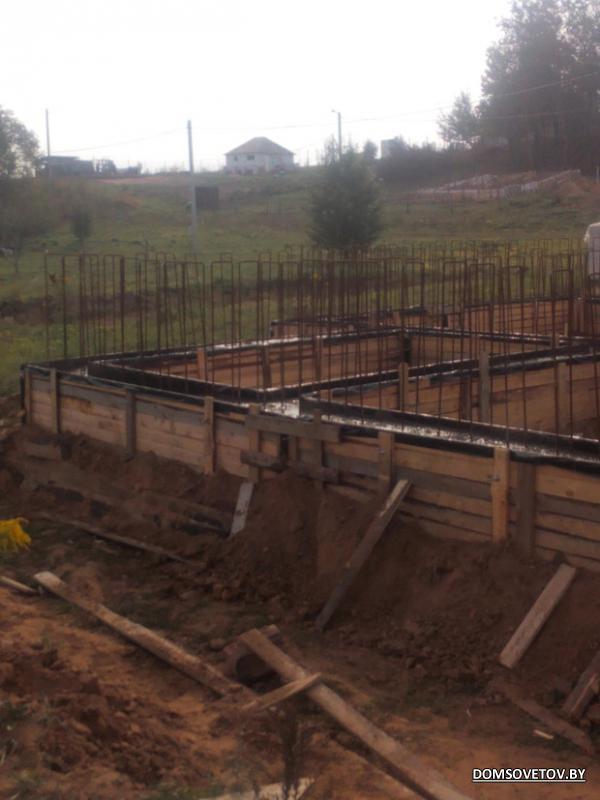

@AAR, стяжка, подвал на всю площадь решил не делать (будет небольшой под котельной - 2,5*4,8).
http://www.domsovetov.by/imagehostin...08c354e5d9.jpg может и пожалею об этом, но пока так. |

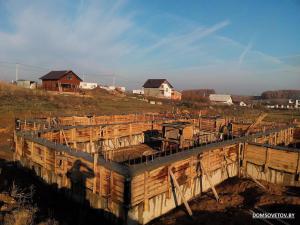

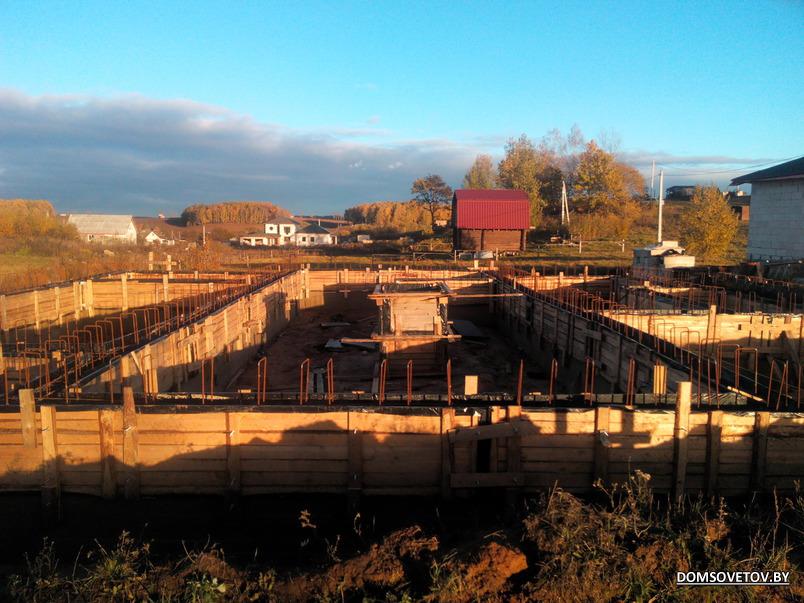

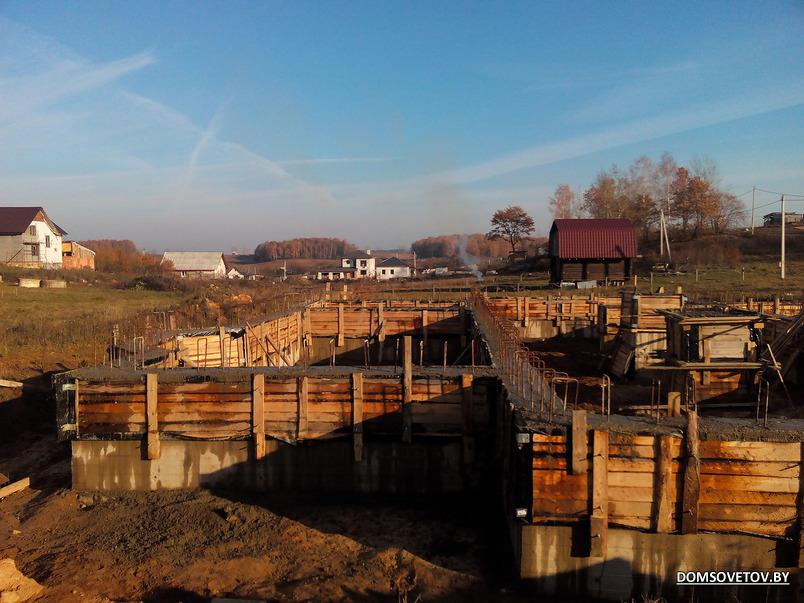

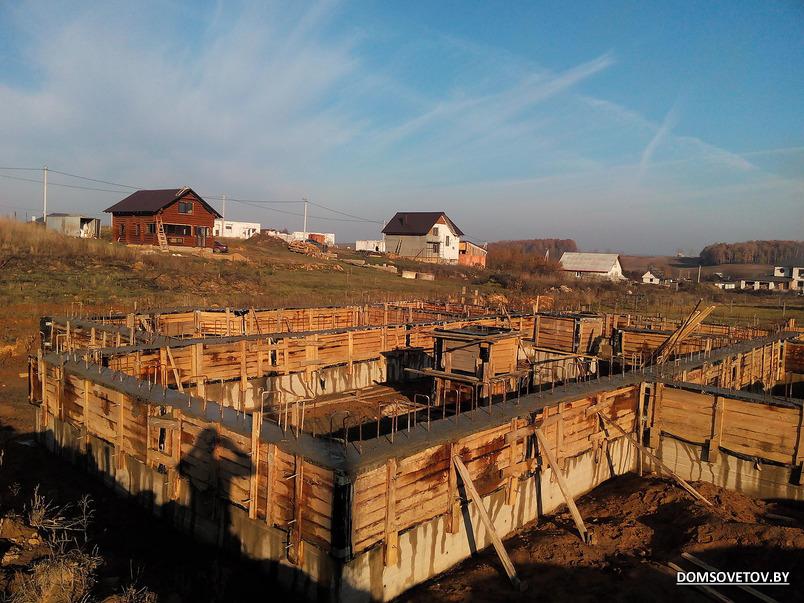

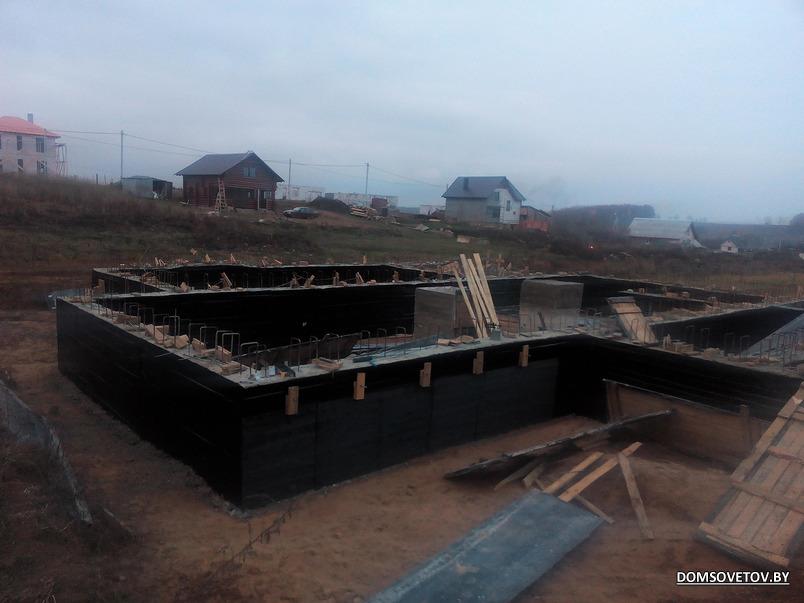

Дозалили полностью весь фундамент.

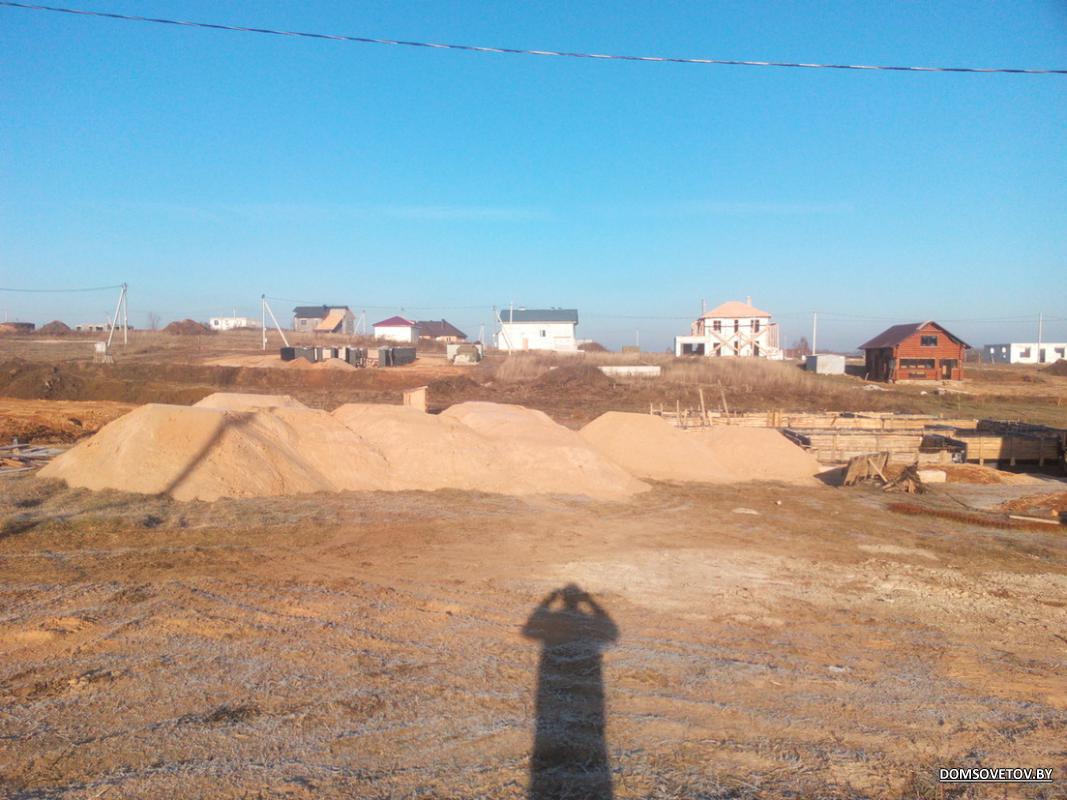

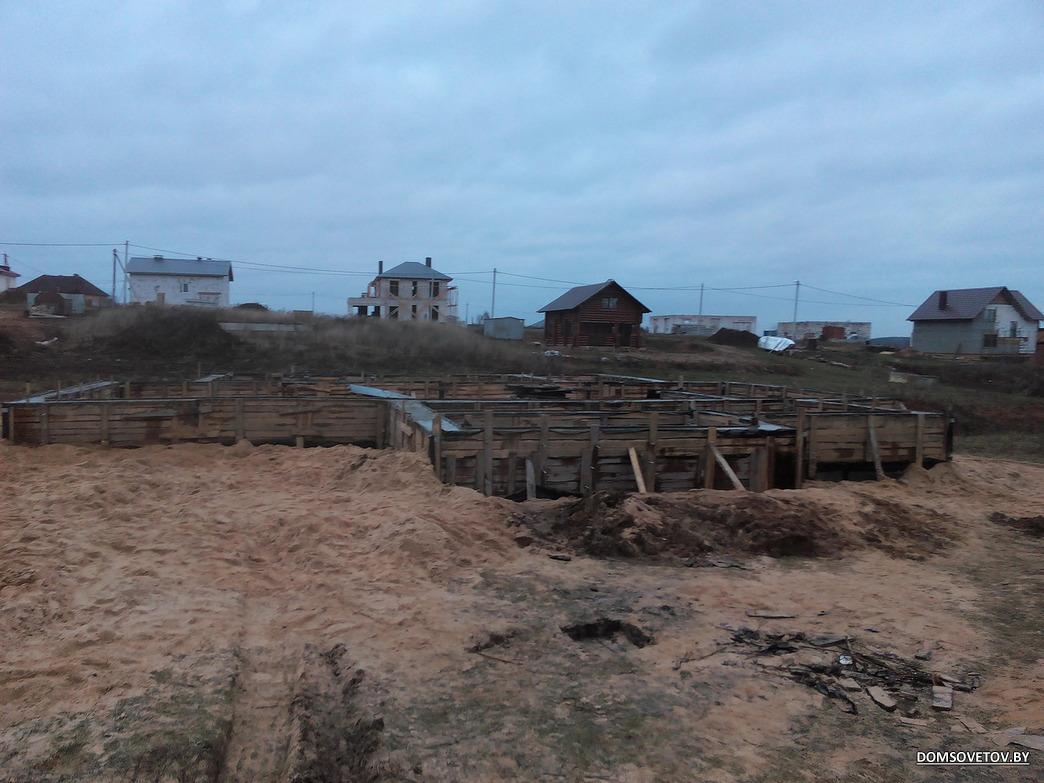

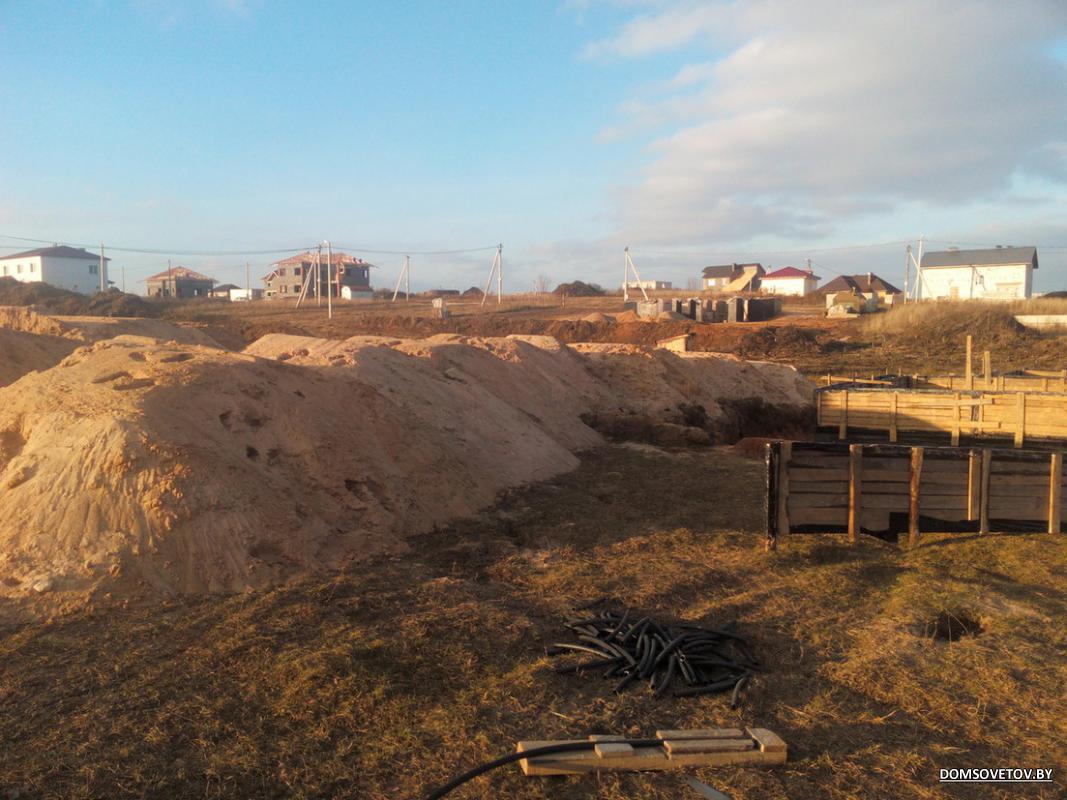

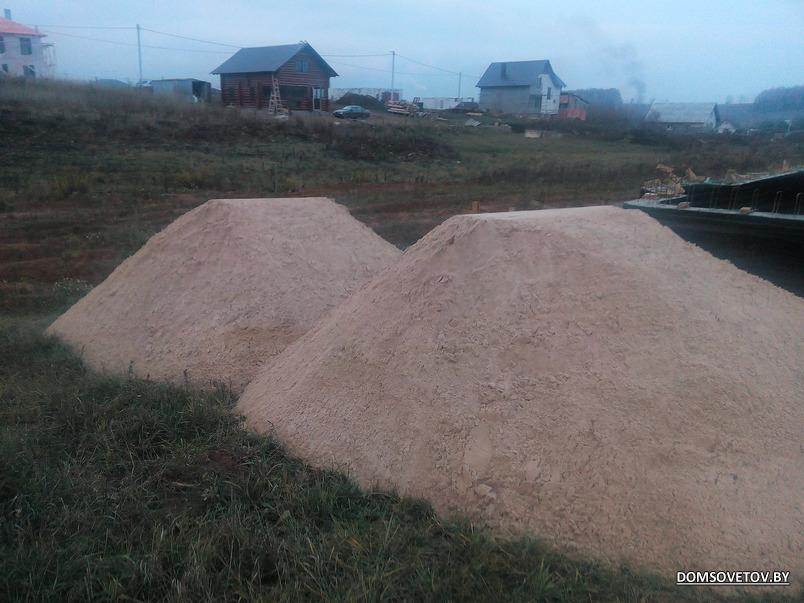

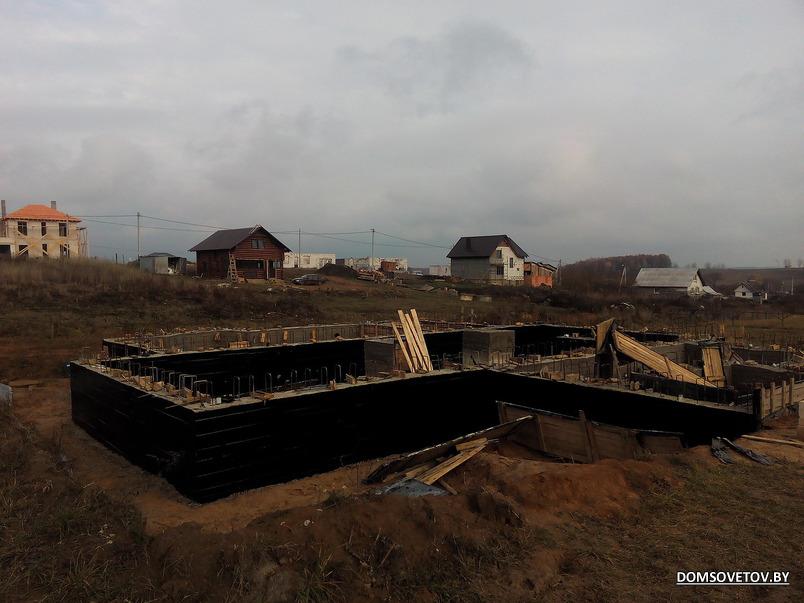

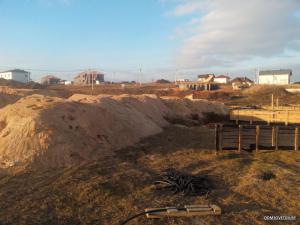

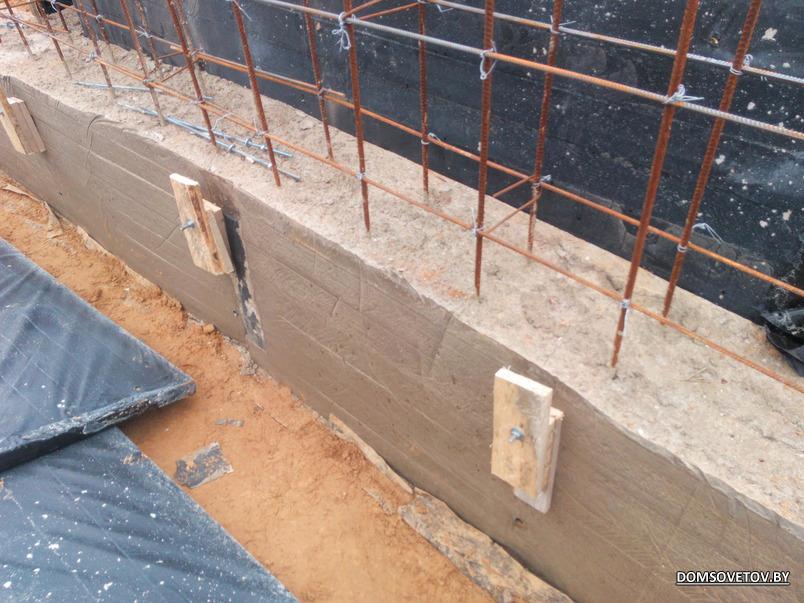

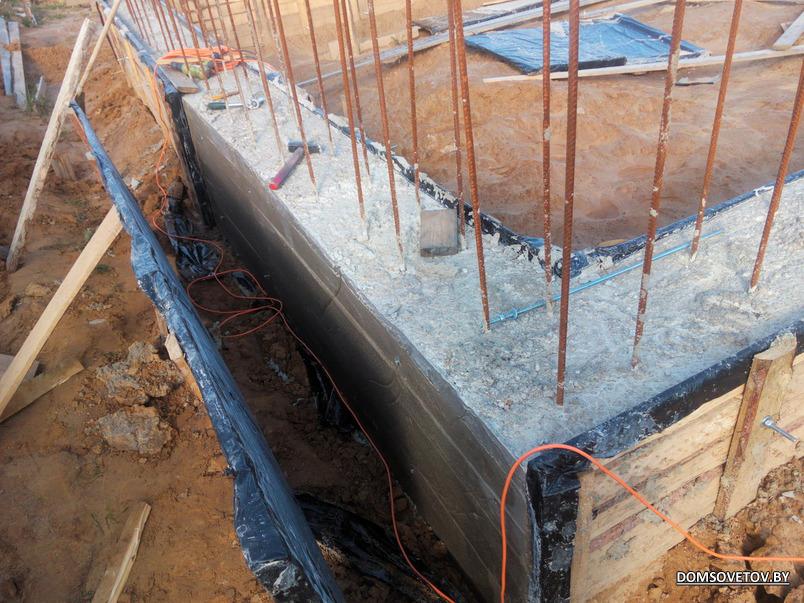

По итогу ушло 115 кубов. Привоз 28 машин песка растянулся на 2 недели из-за того, что были дожди. :( http://www.domsovetov.by/imagehostin...7002c9a8ec.jpg http://www.domsovetov.by/imagehostin...7002d4d92f.jpg И все это дело засыпали. ТОшка китайская справилась за 3 часа. http://www.domsovetov.by/imagehostin...7002e1c22c.jpg Вообщем, еще машин 20 надо будет заказать и пару машин сыпануть на дорогу. А так же, если будет погода необходимо доклеить Элакром XL и утеплить фундамент XPSом 50мм. |
@Kiz, я только сейчас осознал, что вы мой сосед практически) И фотки не новые, уже у меня крыша есть :)
|
@Barman, ага, соседи ;-)
последняя фотка от прошлой субботы - так, что крыша твоя уже была. :) |
арматуры как в бункере у Гитлера, её там столько не нужно
|
@Юра Добриденев, можно было бы послушать форумных экспертов и уменьшить в несколько раз количество арматуры, но я доверился строительному проекту.
Тем более у меня грунт - глина. |
так что что глина ?(да и не глина это) Зачем столько вертикалки и промежуточных уровней продольной ? Боковая нагрузка при такой небольшой высоте не страшна,к тому же вы засыпать все будете, т.е. её не будет вовсе, та арматура будет там просто находиться, но не работать. Просто для примера, подумайте что такие цоколя, если есть засыпка, делают из ФБС, т.е. наборная стена, которая на боковую нагрузку вовсе не расчитана, вернее расчитана, при условии что на ней стоит многоэтажка.
Ладно, проект, значит проект. Лепят по шаблону то армирование, не задумываясь даже. |
@Kiz, если не секрет - по чем сейчас песок?
|
@Юра Добриденев, это риторический вопрос ) в реальности точно расчитать арматуру может только конструктор в привязке к особенностям распложения фундамента и грунтов. Такое вообще мало кто делает, насколько мне известно. Поэтому типовые проекты где-то могут перезакладывать объем арматуры. В принципе, лишние 2-3 тонны арматуры за спокойствие - нормальная сделка. ) я б свой фундамент сейчас бы тоже по другому бы делал... )
|
@AAR, по 700т за 12.5 кубов.
|
AAR, вот он грунт, вот он фендамент и его расположение. Особенностью данного принципиального решения является приктически отсутствие боковых сил или их компенсация до незначительных, при относительно невысокой высоте. На любых грунтах, при этом, бОльшая часть арматуры в этом фундаменте лишняя, т.е. даже не по расчету, а из за отсутствия надобности.
Что касается продольной арматуры в самом низу и в самом верху ленты, то на её количество и размер влияет нагрузка на основание, а так как по цоколю плит не будет, остается 1 ряд плит, если не будет плит перед чердаком, что у нас, обычно, почему-то не делают. Это довольно лёгкая конструкция и даже на суглинках, при такой высоте балки (ленты), как у Kiz, легко можно было обойтись двумя прутами 10-12мм снизу и двумя сверху, ВСЁ ! 3 тонны арматуры это 2100-2400$ если ничего не поменялось + довольно большой кусок работы по её резке и вязке. |
Цитата:

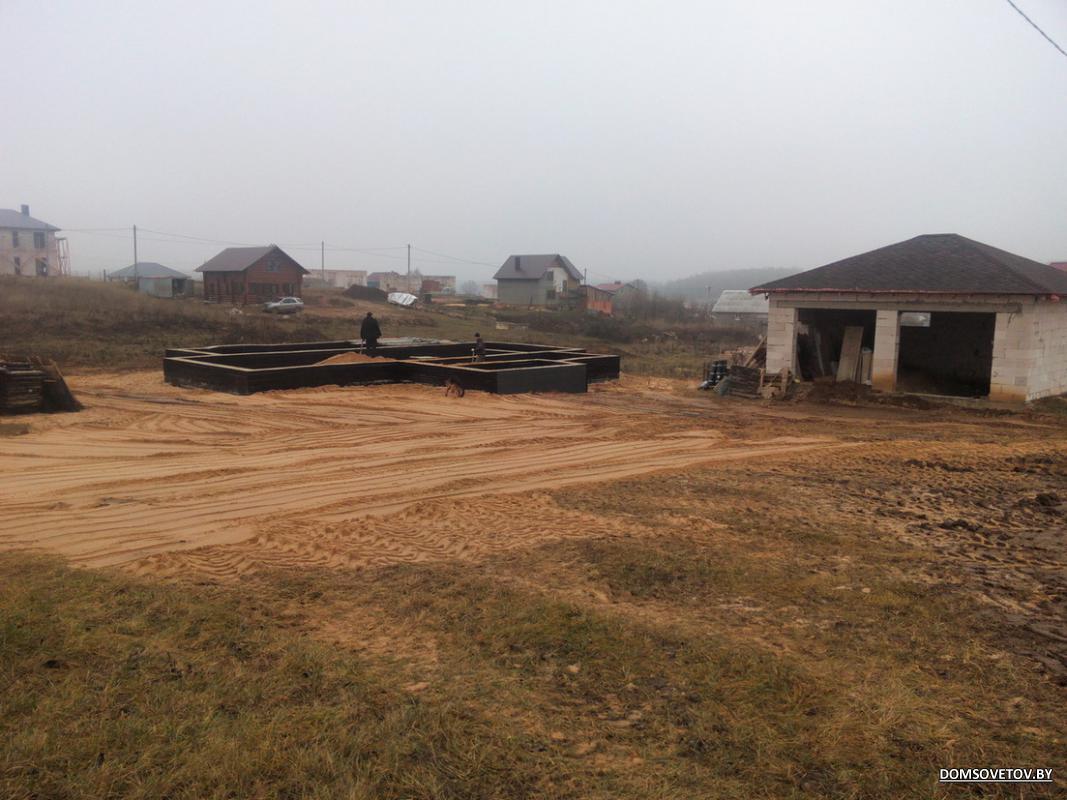

Ну, а пока на зимовку ушли вот так (почти актуальная фото): http://www.domsovetov.by/imagehostin...a84abc819e.jpg На следующей неделе еще 10 машин песка должны привезти. И после 20 числа с Радошкович привезут КРО-200 на столбы\вентканалы. |
Люблю, когда снега много.
http://www.domsovetov.by/imagehostin...095fd0166b.jpg Почистил дорогу + площадку перед домом. http://www.domsovetov.by/imagehostin...095fd9fd9c.jpg http://www.domsovetov.by/imagehostin...095fe9fcb2.jpg Привезли 15 машин песка и 15 поддонов КРО с Радошковичей, как раз успел до потепления, хотя фуру пришлось УРАЛом (по совместительству кран) на горку затягивать... Полный привод решает. :cg: |
@Kiz, почем песок? и где.
|
@sergN, ответил в личку.
|
не пришло (
|
