отсоедините провод тот что в клеем 24, а на его место поставите провод, что торчит в клеем 21

---------- Сообщение добавлено в 08:40 ---------- Предыдущее было в 08:39 ----------

еще можно выполнить процедуру в сомом датчике тот, что стоит ближе к приводу но тоже нужны фотки.

---------- Сообщение добавлено в 08:43 ---------- Предыдущее было в 08:40 ----------

тот свободный провод, что торчит в 21 клемме всего скорей использовали для наладки имитируя кнопку старт и стоп

@sitivis, ток , который в 21 ни к чему не присоединён?

его в 24 клемму

@sitivis, спасибо , все заработало.

начинают кладку кирпичных столбов забора.
Много схем какие провода закладывать в столбы.
Как понял: надо от столбов к мотору:
1. На фотоэлементы - к каждому кабель сечением 2х0.5, сетевой пойдет? На какой высоте выводить кабеля, чем ниже?
2. Кабель на антенну и мигалку. На мигалку 2*0.75 на антенну какой? Где располагать вывод этого кабеля? Надо сверху столба, но сверху будет крышка из жести ее дырявить как то не хочется. Сбоку, с одной будет уменьшать поезд, со второй будет мешать забор, остается или внутри или снаружи, но тогда не будет видно с одной стороны (внутри/снаружи) и будет ли тянуть антенна тогда?

Кабель подойдёт , датчики очень низко ставить думаю не стоит. Надо что бы на машину срабатывали , а не на сугроб зимой. А антенну что охотнее помню , что бы я что то выводил.

@Антон-Брест,у меня сейчас блок управления висит в 30ти метрах от ворот в деревянном здании. в качестве антенны - полметра кабеля только что бы через стену пройти. пульт не срабатывает только если вплотную подойти к воротам (металлический профлист, высота 2м). на расстоянии 3-5 метров уже все работает. поэтому с какой стороны столба у вас будет антенна - абсолютно все равно

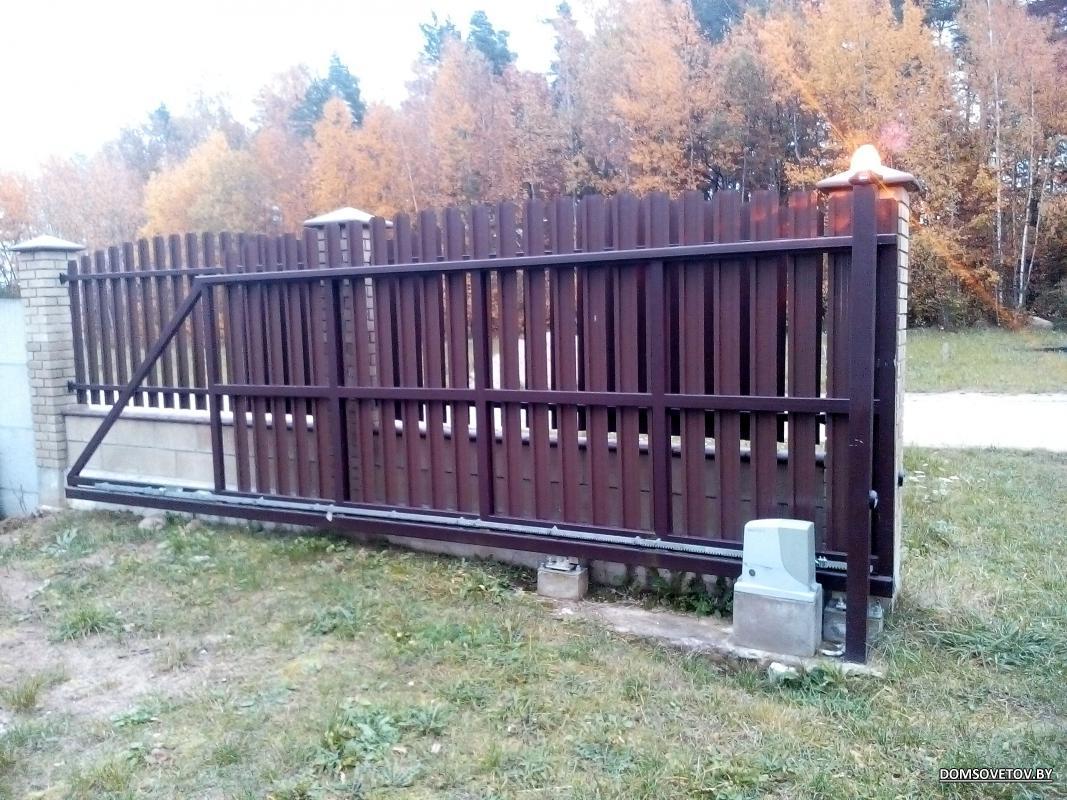

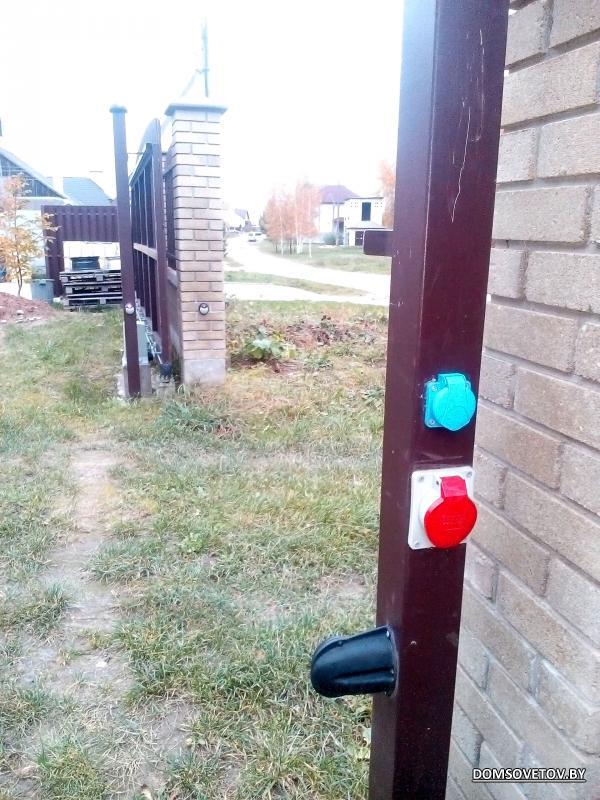

@Антон-Брест, у меня автоматика Nice Robus 600, установлены 2 пары датчиков на высоте 50 см от земли с обеих сторон от плоскости ворот. На 2-метровом поддерживающем столбике размером 80мм*80мм установлена 12В лампа-мигалка со встроенной антенной. Антенну удлинял 3-метровым коаксиальным кабелем с волновым сопротивлением 50 Ом !!! (его можно купить в любой точке, где торгуют радиодеталями, телевизионный не подходит). Срабатывает из автомобиля метров за 100 до ворот. Бывают светодиодные плоские лампы, которые можно установить изнутри и снаружи ворот и запитать параллельно.

http://www.domsovetov.by/imagehostin...fd356a4162.jpg

http://www.domsovetov.by/imagehostin...fd3564e012.jpg

http://www.domsovetov.by/imagehostin...fd35711b9d.jpg

http://www.domsovetov.by/imagehostin...fd357755ec.jpg

а на антенну какой кабель надо тянуть?
@Valery_SY, а зачем вам две пары датчиков?

@Антон-Брест, Даже не знаю, что добавить. Просто найдите точку, торгующую радиодеталями и спросите у них в точности, как я Вам написал. Такие кабеля, например, применяют для подключения антенн радиостанций.

Почему 2 пары датчиков. Машина подъехать может с любой стороны. И если она до датчика не доехала, но попала в створ ворот, то ворота упрутся в автомобиль. Они конечно отъедут, обнаружив препятствие, но вмятина может остаться. Вы скачайте в интернете инструкцию на автоматику, там подробно разрисовано какие датчики могут быть и где конкретно их нужно ставить, какими проводами подключать. Так будет понятно.

В моей ситуации, например, все датчики одинаковы, подключаются параллельно, а сами они имеют перемычки, которыми задается функция датчика.
