Продолжается работа над развитием системы домашней автоматизации. Правда, ввиду катастрофической нехватки свободного времени все движется не так быстро, как хотелось бы.
И тем не менее - коллективными усилиями разработана новая версия кросс-платы для установки в стандартный корпус на DIN-рейку D9MG. Ну и конечно, понемногу обновляется программное обеспечение.

Последние новости по системе домашней автоматизации Web Home Pi см. здесь

Круто конечно. Только как это повторить не профессионалу?

Я сам не профессионал. А для реализации такой системы не нужно особых навыков в программировании - достаточно базовых понятий в области радио- и электротехники и немного умения держать паяльник в руках. Поверьте, все это намного проще, чем кажется на первый взгляд

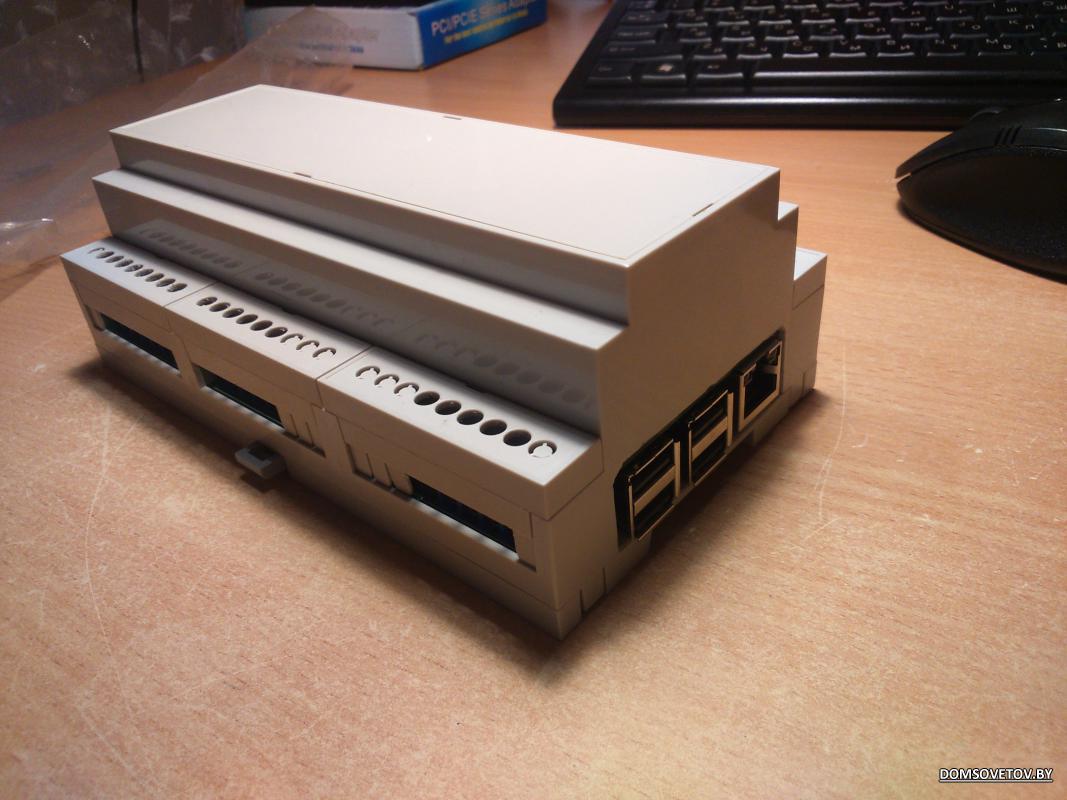

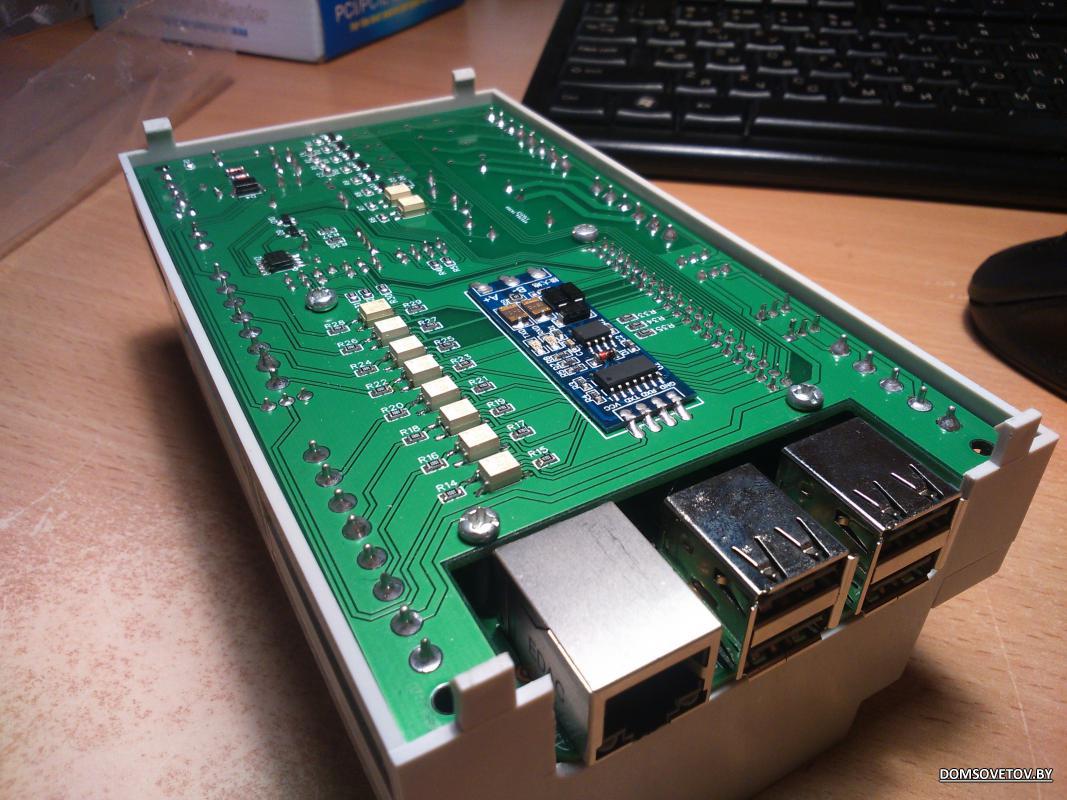

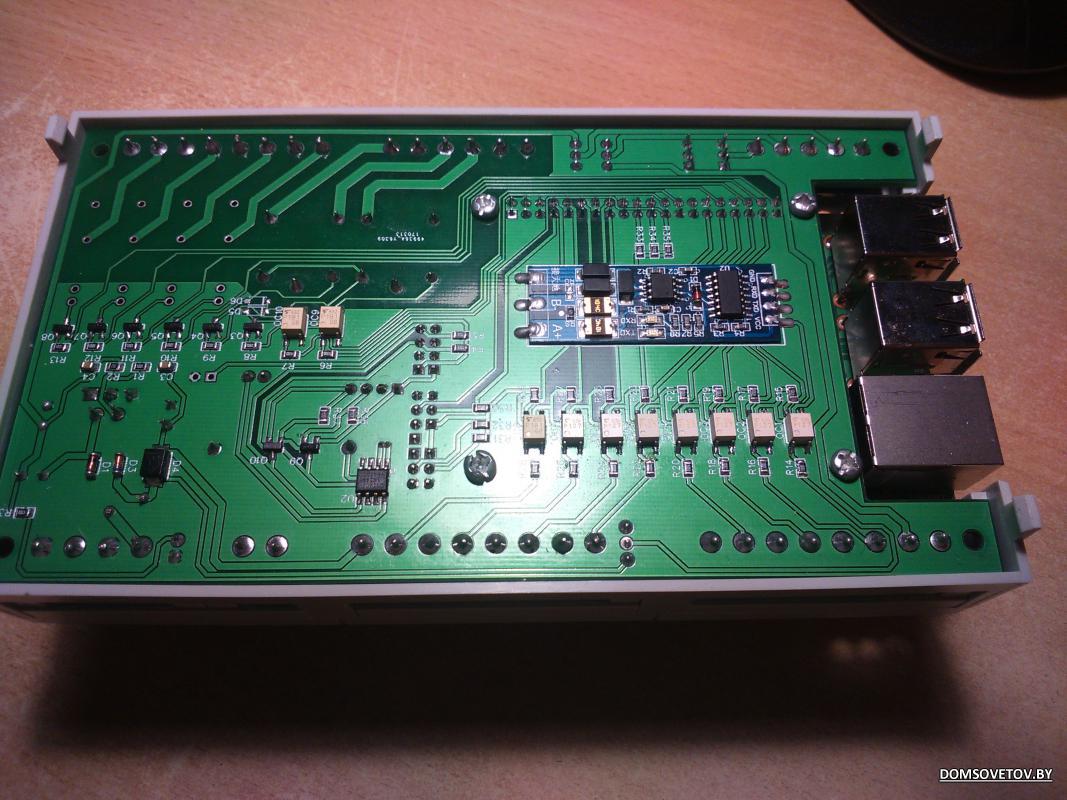

А вот и первое воплощение новой версии кросс-платы уже в "железе":

http://www.domsovetov.by/imagehostin...8154fb9c69.jpg

http://www.domsovetov.by/imagehostin...815895b363.jpg

http://www.domsovetov.by/imagehostin...815ad89bc4.jpg

снимаю шляпу

@Michael., да уж, красиво, плотненько! Корпус D9MG GAINTA? Где брали? По чем?
Покажите, пожалуйста, фото сендвича до установки в корпус (если есть). Твердотельные реле еще не установлены?

Оффтоп

Ссылка https://easyeda.com/*********** не работает.

Это собирал не я, мои платы и некоторые комплектующие еще в пути. То что вы видите на фото, собрано человеком из Челябинска с которым мы совместно разрабатывали принципиальную схему и топологию платы.
Все верно, на плате пока не установлены реле. Фото платы в сборе будет после окончательного монтажа. Кстати есть несколько модификаций такой кросс-платы - под 8 твердотельных реле и под вариант 4 твердотельные реле, 2 электромагнитные реле и 2 ключа. На фото как раз последний вариант.

Оффтоп

Valery_SY, странно, ссылку проверил с двух разных компов, все открывается по переходу прямо с Вашего поста

А какой тонкий смысл ставить именно твердотельные реле?
На входе оптроны?
Хорошо сделано, аккуратно.

О, увидел ссылку на проект и схему, пара мыслей.
Размер элементов, имхо для ручного монтажа все таки удобоваримее 1206.
Преобразователь напряжения. Вижу эту микросхему довольно часто, хорошая надежная, но, бывает со временем, когда наработка блока довольно большая, плывущие параметры пассивных элементов наверное, начинают какать во внешний мир, доставляя окружающей электронике определенную головную боль. Может быть это особенность конкретных топологий устройств, которые мне давали такие ситуации, до сути не докапывался, но если мои предположения верны, то качество работы такой схемы будет определяться подбором элементов и топологией платы.
Имхо если бы это я делал для себя, кой какие моменты пересмотрел бы.

Спасибо за схемы и за работу над проектом.

Смысл есть - в web-интерфейсе управления системой предусмотрена возможность выбора пользователем как "дискретного" управления выходами (on/off) так и режима PWM, что позволит реализовать плавную регулировку мощности на нагрузке.

Оффтоп

Ага, у меня тоже сейчас открылась. Но я чаще по ночам читаю, два раза ткнул - не работала.
