nice911, Meibes?

он самый

Да, а обвязка будет на KAN Inox. Потом скину финал.

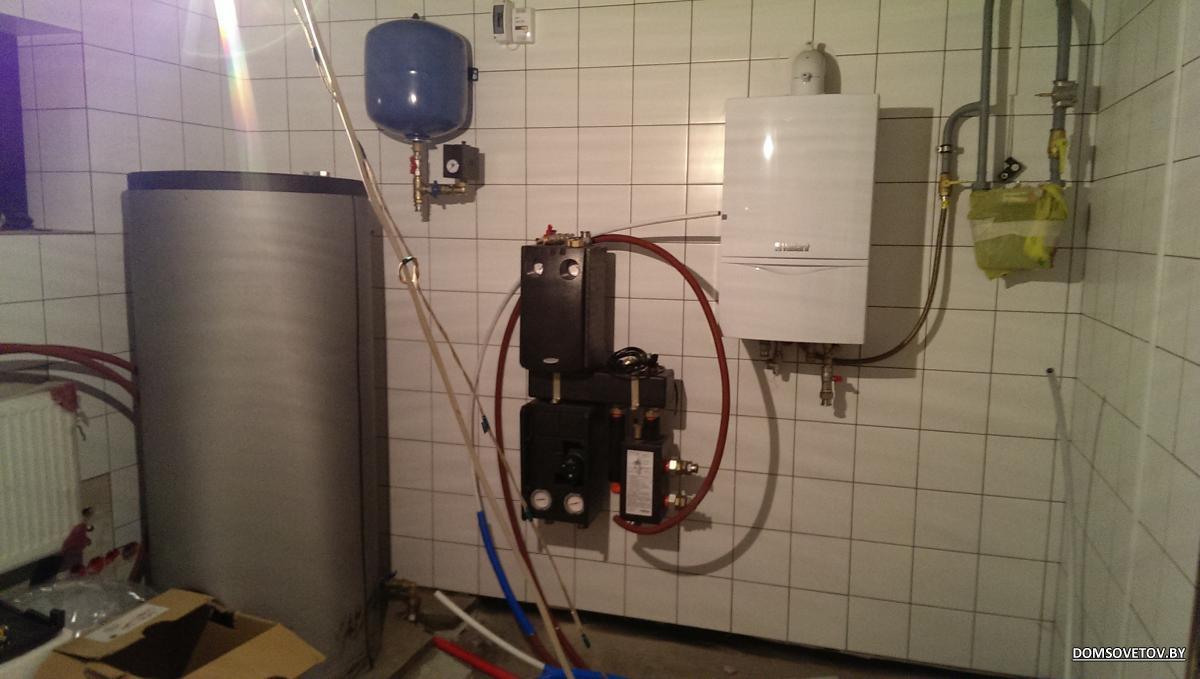

Интересно назначение группы безопасности, отсекаемой краном (возле расширительного бака).

мне всегда было интересно-как воздух из такого положения сможет покинуть РБ.
у меня в зайце внутри стоит подрывник и сбросник/развоздушник..

с радостью бы ответила, но ничего в этом не смыслю.

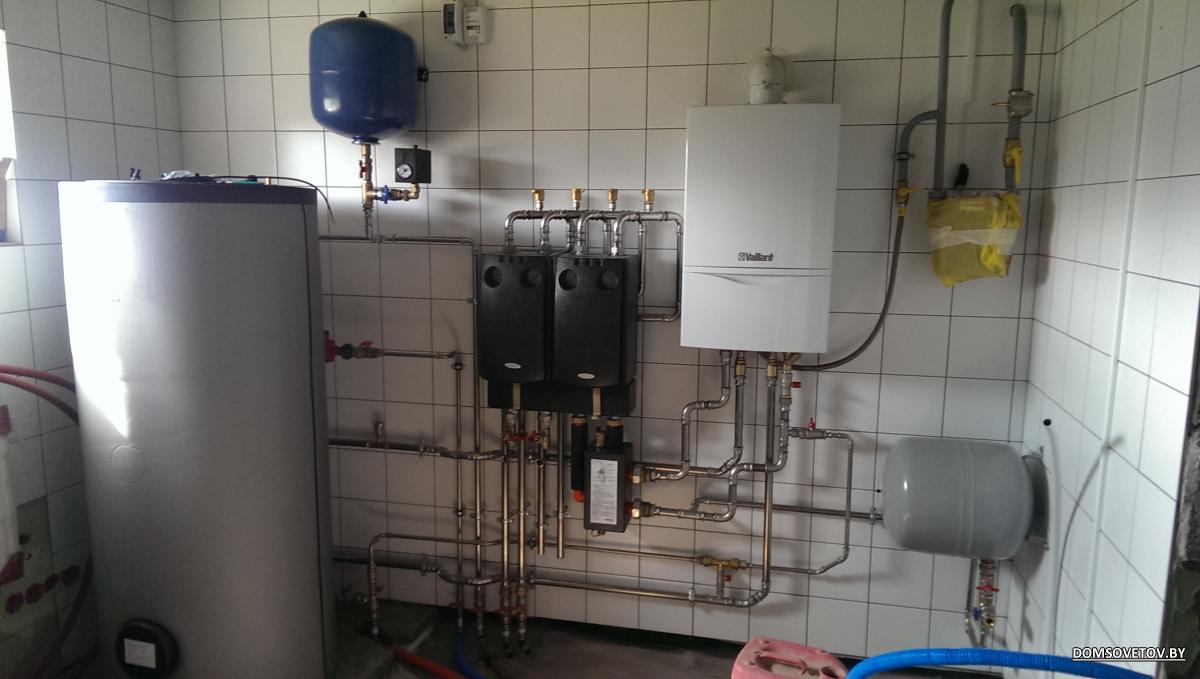

теперь как-то так, но еще не закончили:
http://www.domsovetov.by/imagehostin...342254f09d.jpg

В целом прилично и дорого.
Из мелких неточностей:
1. Фильтр на обратке котла в таком положении, как он установлен не работает. Да он там и не нужен. В майбосовской гидрострелке которая у Вас стоит есть очень кругой грязявик.
2. Расширительный бак бойлера ставится не на подаче горячей волы из бойлера, а на входе холодной в бойлер. Рядом с этим синим баком группа безопасности котла, а нужна группа бойлера. Она выглядит в такой последовательности: обратный клапан подрывной клапан от 6 бар и выше, расширительный бак.

P.S. Уточните у Вашего монтажника и напишите нам ответы на такие вопросы, а мы поправим.
1. давлени воды в системе отопления на холодную?
2. давление расширительного бака котла и системы отопления?
3. давление расширительного бака бойлера?
4. настройки (давление) реле давления насоса вкл. выкл.

Спасибо за ответ.
Из того, что знаю: группу безопасности котла и бойлера поменяют местами. В курсе этого момента. Пока просто не доехала группа для котла.

1. Давление воды (уличный вход), вообще, около 4 атм (если вы об этом).
2. Серый бак на 6 бар
3. Синий бак на 10 бар

Утоните, плз, а как вы определили, что расширительный бак синий стоит на выходе горячей воды (верхнее отверстие в бойлере)?

Холодная вода на бойлере снизу, рециркуляция посередине, с насосом, выход горячей вверху
