По разрыву ноля я не знаю, попробую спросить у знающих. Погуглил этот вопрос и в статейке почитал: "Согласно ПУЭ пункт 1.7.145 заземляющий проводник (PE) запрещается рвать любыми коммутационными аппаратами, включая автоматические выключатели. А так как заземляющий и нулевой проводники разделены, то нулевой проводник разрешается заводить в автомат." Думаю это как раз и мой случай, т.к. у меня от уличного щитка учета идет 4 провода (3ф+ноль) и отдельно идет провод заземления.

По реле напряжения: заказал Rbuz D2-40 они на 40А

Все верно, нейтраль полезно размыкать, не зря есть такая маркировка у автоматов 3р+N , заземление должно быть всегда соединено.

У меня сделано похожим образом, только у меня были остатки ОСП плит после крыши, я делал следующим образом - на боковые стороны стропильной доски вертикально нашивал кусочки рейки 50х50, на них крепил и резал в размер куски осп плит, и уже потом с опорой на плоскость осп плит клеил мембрану, общий вид примерно как у вас, но с улицы торец зашит осп. Крепление мембран - термоклей и степлер на скобы. А уже потом засыпал карманы эти эковатой с небольшой трамбовкой.
Про Терехова тогда не слышал и не знал, это он у меня украл решение :)

Немного критики и советов.
Во первых шкафчик собран очень хорошо и продуманно, респект.
Но дальше начинаются вопросы, т.к. виден подход - вот он шкаф, а дальше злобные и опасные зверьки - потребители. Но потербители они на самом деле не такие опасные, т.к. на этапе проектирования оных и на этапе сертификации проверяется их потенциальная опасность. Первый рубеж безопасности - качественное проектирование и изготовление, второй рубеж безопасности - заземление прибора, третий рубеж безопасности - защитные устройства в линии подачи. Я это все к чему - для понимания требуется некоторая системность знаний, а видя как вокруг лепят дифы по принципу - чем больше тем лечше, но это не правда. Когда будете выбирать розетки, обратите внимание что есть блоки розеточные с заземляющими контактами и без них. Есть целые классы устройств, которые зазамления не требуют - зарядные устройства, теле и аудио аппаратура, ноутбуки, светильники, инструмент. И есть устройства, которые всегда выполняются с заземлением корпуса - стиралки, бытовая техника, компьютеры. С точки зрения применения дифов - ванные комнаты и наружные цепи - там нужны, все остальные зоны - нет. Еще диф оправдан и полезен как противопожарный на случай замыкания в проводке - обычный автомат может не сработать. Т.е. чаще всего шкафы делаются разбалансированные с точки зрения оценки угроз. К примеру в ваших цепях нет узип и полезно на реле контроля напряжения поставить байпас автоматы на случай взбрыка электроники. Дальше дифы - в дом надежнее электромеханические а не электронные. Необходимость узип потом сможете оценить по стоимости сгоревшей аппаратуры. Один из соседей моих когда нагорело на 800 у.е., пришел за консультацией.
Сейчас вообще часть решений и технологий при ремонтах и стройках рассчитаны на лоха - 1. сварка проводов, 2. прокладка кабелей в трубах\рукавах 3. непродуманное и несбалансированное применение решений по защите.

Сперва огромное спасибо @Урри, за дельные советы. Про зашивку карманов осб тоже думал, но дело в том, что нет осб, как-то нигде его и не применял, а мембрана есть. И у меня еще будет утеплитель снаружи (надеюсь на это), который как раз и перекроет эти карманы дополнительно.

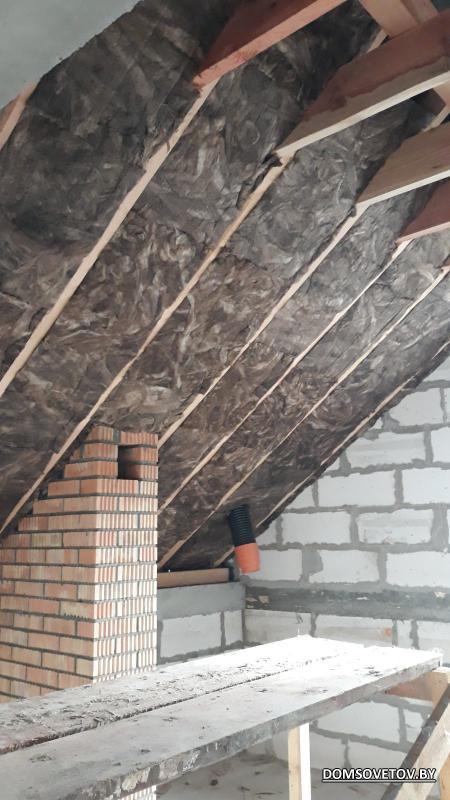

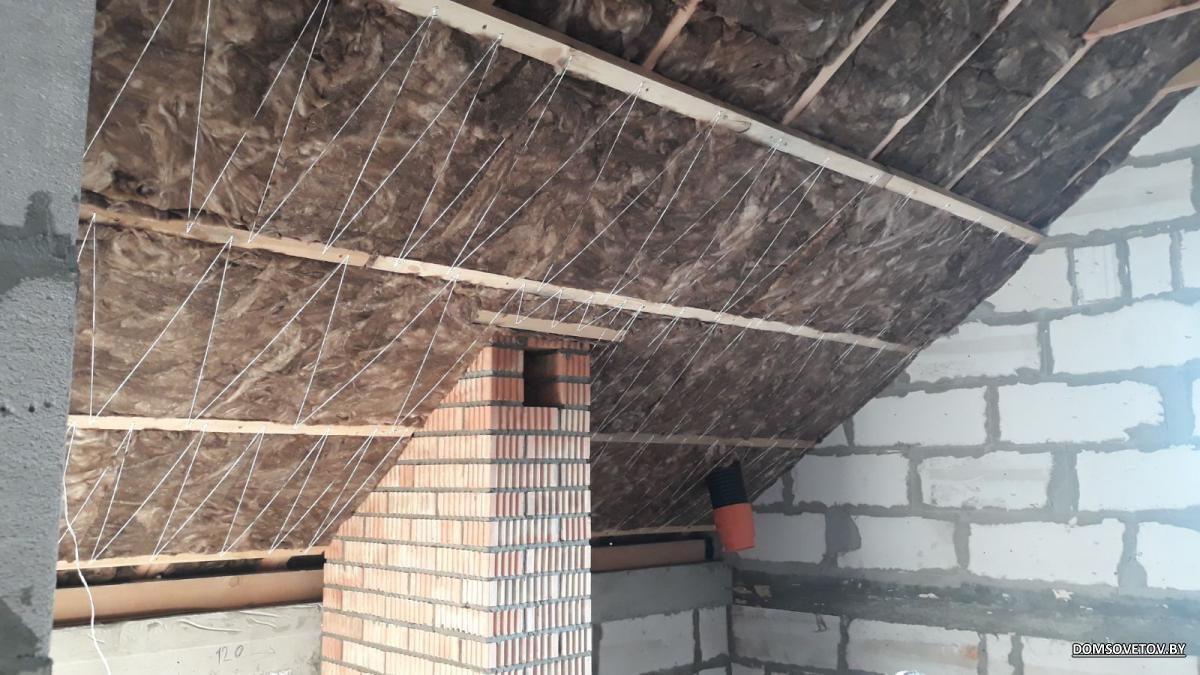

А тем временем утепление идет по-тиху вперед. 10+10 уложены по стропилам, креплю брусок 50х50 и дальше делаю контр-утепление 5 см.

http://www.domsovetov.by/imagehostin...28d7791f48.jpg http://www.domsovetov.by/imagehostin...28dc216a59.jpg

Вы же вентканалы выше крыши не утеплили насколько помню? Как этот же вентканал на мансарде будете обыгрывать чтобы мостик холода исключить/минимизировать?

Да, все верно, выше крыши он идет из клинкера. Получается он утеплен в пространстве между стропил и все, больше с ним ничего не буду делать, все что ниже кровли уже в теплой зоне, все, что выше утелять не буду.
Второй дымоход у меня идет не сразу на кровлю, а проходит еще по холодному треугольнику. Вот его утеплю до кровли в холодном треугольнике.

Тут на ситуацию я по другому смотрю - если вентканал не утеплен выше крыше, то в плоскости крыши проход вентканала это как бы "дырка" с заполнением полнотелым кирпичом толщиной 25см. Теплосопротивленте пирога утеплителя 25см будет 5-6 наверное и это ОК по нормам, 25см полнотелого кирпича раза в 3 меньше. Понятно что это упрощённая схема, в вент канале будет движение теплого воздуха вверх который будет подогревать немного вент канал выше крыши. Но в любом случае это более холодное место. Поэтому и интересно было как собираетесь его обыгрывать. Терехов об этом и говорит в том числе - утепляйте вентканалы на всю высоту в холодной зоне, хотя в нормах об этом не сказано с его слов.

еслі учесть что по нейтралі протекает ток і его потенцыал можэт отлічаца от земляного, то вполне законно его отключать прі проведеніі работ.

Scorpy, дык он с же с землёй на вводе соединён.

Разные ситуации бывают. Нулевой провод может отгореть. Была реальная ситуация когда на станке была раздельная защита от перенапряжений относительно земли, в том числе нейтраль. Так вот сгорел варистор именно в защитной цепи земля-нейтраль, а ему сгореть надо больше 300 вольт, сие после грозовых дождей случилось. И соединение нейтрали с землей никто не разрывал.

Защита защит. По небольшому опыту жизни в доме - в 2016 включил в щитке все автоматы, до 2022 пока не выключал.

Дошел утеплением до дымохода от камина, в голове крутится пару вопросов:
1. Минеральная вата негорючая, значит можно вплотную к нему.
2. На сколько к нему можно подходить бруском для перекрестного утепления?
3. Как крепить к нему пароизоляцию? Поверхность будет горячая или уже на высоте потолка мансарды нет?

PS дымоход из полнотелого глиняного кирпича, внутри планирую гильзу из нержавейки 1мм

Я буду аналогичным образом поступать - утепление минеральной ватой дымохода из кирпича/КББ + металлическая/керамическая вставка внутри. Дымоход нельзя утеплять пенопластом.

У Терехова встречал следующие требования по этому вопросу: 500мм до дерева, это минимум. Если есть утепление + вкладыш или это кирпич/КББ то разрешается 5-13см от дымохода до дерева. И у меня деревянный каркас под утепление набит прямо на сам дымоход.

Немного уточню, утепляю пока мансарду и подхожу к дымоходу утеплением по ригелям.
Может есть у кого на форуме такого типа дымоходы: кирпич 12 см стенка и гильза внутри, на сколько сильно греется наружная часть кирпича? стоит ли бояться, что приклееная пароизоляция может воспламениться?

Смотрите в сторону фольги, она не плавится. Клеить к дымоходу можно на термостойкий герметик.

Вот собственно узел, который смущает.
Дымоход состоит из 3-х каналов, крайние -это вытяжка из кухни и просто вентканал для гостинной, середина - шахта дымохода от камина, стенки у шахт в 1/2 кирпича. Планирую дымоход весь по кругу обшить фасадной базальтовой ватой 5см (есть в наличии как раз) начну от низа ригелей и до кровли. Смущает место 1 - там где уже утеплено, надо разбирать? или там уже пусть будет так, минеральный утеплитель тоже не горючий.
Измерил высоту от предполагаемого места входа трубы от камина в дымоход (около 2м от пола) до ригелей - получилось 3,6 м. Незнаю, насколько еще будет горячим труба на таком расстоянии и как она прогреет тут кирпич.
http://www.domsovetov.by/imagehostin...8ac304c7db.jpg

Ну и пару фоток для общей картины
http://www.domsovetov.by/imagehostin...8ac6d254c3.jpghttp://www.domsovetov.by/imagehostin...8ac7c4d771.jpg

Это отличная комбинация, при рабочем камине вент-каналы будут также дополнительно прогреваться и наоборот - при нерабочем камине вент-каналы будут прогревать дымоход и минимизировать обратную тягу.

Минеральные/базальтовые ваты не горючие, мне предлагали вообще утеплитель вентканала который соприкасался с металлической вставкой не изолировать кирпичом и оставлять как ест.

У меня вот такие записи сохранились про проход дымохода через крышу по Терехову, может поможет:
Как сделать пароизоляцию узла при проходе дымохода через крышу?
Дымоход дб утеплен - это первое, это создаст ровную поверхность
Пароизоляцию завернуть и состыковать через битумную ленту с утеплителем дымохода
Как вариант использовать фольгированный скотч чтобы изолировать пароизоляцию от утеплителя дымохода
Все это дело можно прижать бруском к телу дымоходв (не повредить вставку дымохода)
Угла дымохода дополнительно обработать скотчем или накладками чтобы создать нужное качество утепления
Если надо пройти дымоходом сквозь стропильную систему и одна из стропил мешает?
В этом случае разрезается стропилина и перекладывается нагрузка на рядом находящиеся стропилы
Расстояние между дымоходом и деревом дб не менее 10см по нормам!!!
Это важно чтобы дерево не перегревалось

Это не то, выход дымовой трубы от камина будет вынесенза общий грибок.

Пора немного приобновить тему, утепление медленно, но уверенно подошло к финалу, сегодня закрепил последний лист утеплителя.
За все время было сделано: вокруг дымохода утеплил базальтом, получилось 5 см, но там где были стяжки 8см.
Дальше все минвата: скаты 10+10 и перекрестное 5 см =25 см, потолок 10+15 и перекрестное 5 см = 30 см.
http://www.domsovetov.by/imagehostin...a943479762.jpghttp://www.domsovetov.by/imagehostin...a9443219a6.jpghttp://www.domsovetov.by/imagehostin...a946035c3e.jpghttp://www.domsovetov.by/imagehostin...a94708387d.jpghttp://www.domsovetov.by/imagehostin...a947ded3aa.jpg

Закупаю материалы для дальнейшего этапа: пароизоляция.
Прогрунтовал около 10 см от потолка по фронтонам, в планах стянуть клеем эту полоску, чтоб на нее уже клеить пароизоляцию. Пароизоляцию буду монтировать поперек дома, так получается удобнее, как раз перегородки комнат не доходят до утеплителя около 3-4 см, будет возможность просунуть пленку от маурлата до мауэрлата целиком.
По пленкам решил не экономить, купил Delta Reflexx + скотч и клей все delta. Пароизоляцию мансардного окна тоже взял Velux.

Появился вопрос: брусок (доска) подшивки уже после пароизоляции которая, какого размера? 100*32? и с каким шагом ее прибивать?
Я так понимаю она будет несущей для подвесов гипсокартонного потолка

Из маленьких радостей :) собрал щиток до конца, все работает и уже даже случайным прикосновением не туда куда надо протестил узо :)http://www.domsovetov.by/imagehostin...a96fcb30ad.jpg

И еще готовлюсь к летнему сезону: штукатурка (решил остановиться на цементной) и отопление. Купил котел Bosch, радиаторы Prado (у меня их всего 5 будет)
http://www.domsovetov.by/imagehostin...a97537bc34.jpg

Из практики: 100х25 более чем, можно даже 100х22 или 60х30, шаг 400 мм. Ровно монтируете (с подкладками на брусках, ДВП, толстый картон), на доску/брусок сразу гипсокартон.

Второй вариант: без досок, подвесы гипсокартона крепите в бруски, между которыми у вас вата.

Если доски и подвесы - двойной расход материала.

Я тоже сначала Delta скотчи использовал. А потом РоялРуф, у которого я покупал черепицу, не мог мне возвратить деньги за поддоны и предложил забрать долг своими материалами по скидочным ценам. Так я докупался у них уже скотчем и всякими лентами Corotop. И по опыту использования лент Delta и Corotop могу сказать что оба варианта хороши. Так что если вдруг не хватит Delta и будете докупаться рассматривайте что можно брать что-то более доступное по цене, но все равно с отличным качеством.

А почему Bosch? Вы вроде бы другие котлы рассматривали? Интересно просто :-).

Да, рассматривал другие, но нашел хороших мастеров по отоплению, у них и свой магазин сантехники и отопления и бригада монтажников. Они и обслуживают котлы у нас: бош, валлиант, будерус. Поэтому и взял у них сразу часть сантехники, которая 100% нужна, остальное привезется в процессе монтажных работ и будет покупаться по факту необходимости. Как по мне очень удобно с моей стороны, они сами все привезут и что нужно будут применять, не надо покупать лишнего ничего.

Имхо 100х30 или 100х35 при очень небольшой разнице в кубатуре существенно прочнее получается.

@Урри, чтобы один лист гипса на потолок подвесить... я вас умоляю :)

Процесс пароизоляции идет полным ходом, крепить конечно приятно, 1 прогон и 1,5 м. закрыто.
http://www.domsovetov.by/imagehostin...e4cb443d24.jpghttp://www.domsovetov.by/imagehostin...e4ccf2172a.jpghttp://www.domsovetov.by/imagehostin...e4cdcd6616.jpghttp://www.domsovetov.by/imagehostin...e4cec91646.jpghttp://www.domsovetov.by/imagehostin...e4cfd40c4e.jpghttp://www.domsovetov.by/imagehostin...e4d0a30029.jpghttp://www.domsovetov.by/imagehostin...e4d16c8b57.jpg

Как совет, в случае приклейки примыканий пленки к стенам, пройдите заранее места приклейки грунтовкой.

Спасибо, в курсе, места примыкания заранее прогрунтовал, потом стянул клеем для блоков и еще раз прогрунтовал

Наконец-то добрался до форума, за весну уже очень много сделано, начну по порядку: пароизоляция вся прикреплена, стыки проеклеены спец. скотчем + двусторонняя лента, примыкания к стенам делал аналогично двухсторонняя лента (бутиловая) + герметик Дельта Тан. Получилось очень хорошо, от стен не оторвать.

http://www.domsovetov.by/imagehostin...3b9cedb18b.jpghttp://www.domsovetov.by/imagehostin...3b9e611803.jpghttp://www.domsovetov.by/imagehostin...3b9f3ba9c8.jpg

Далее пришли штукатуры, решил все делать цементно-известковой. Бригада была из 2 человек, замешивали все миксерами, раствор готовили сами из песка, цемента и извести. Объем в 370 м.кв. ребята сделали за 7 дней, был конечно удивлен их скорости. Качеством доволен. Откосы оставил пока так, т.к. хочу сделать их теплыми.
http://www.domsovetov.by/imagehostin...3baad64500.jpg

По поводу электрики: решил делать сам и после штукатурки, отопления и полов. Как раз работка на зиму. Единственное, так это установил щиток электро + мультимедийный щиток.

http://www.domsovetov.by/imagehostin...3bb651d935.jpg http://www.domsovetov.by/imagehostin...3bb843ebcc.jpg

Стены высохли, пришла очередь отопления и сантехники. Признаться очень суетливый процесс, кучу всего нужно уже знать и особенно актуально сейчас это купить. Мало знать какая будет ванная (размеры и т.д.) ее нужно купить и так со всем, иначе может оказаться, что потом и не будет такой. Поэтому пришлось все оперативно выбирать и покупать, хорошо сантехники все трубы, фитинги и проч привезли свое и просто потом за все рассчитался, что было использовано.

http://www.domsovetov.by/imagehostin...3bd6d2d422.jpghttp://www.domsovetov.by/imagehostin...3bd7900a5d.jpghttp://www.domsovetov.by/imagehostin...3bd8ba3eae.jpghttp://www.domsovetov.by/imagehostin...3bd9ab27ad.jpghttp://www.domsovetov.by/imagehostin...3bda8a582a.jpghttp://www.domsovetov.by/imagehostin...3bdbc38f99.jpghttp://www.domsovetov.by/imagehostin...3bdc682036.jpg

По отоплению: 1 этаж теплый пол + в одной комнате радиатор, мансарда - радиаторы кругом, в с/у теплый пол.
По материалам: Радиаторы Prado, теплый пол металлопласт wavin aluplex PE-Xc/A1/PE-HD, вода - полипропилен

На газосиликат? Мой штукатур по другому работал в порядк слоев:
грунтовка, плиточный клей, в нем сетка пластиковая, грунтовка, штукатурка

@Vov4ik, а какой котел на такой набор?

А что планируете в мультимедийный шкаф? Я прикинул, в такой ничего влезает, нужен шкаф под стойку 19 дюймов :(

котел Bosch Gaz 7000 W ZSC 24-3 MFA
