Вот оно собрано и запущено :)

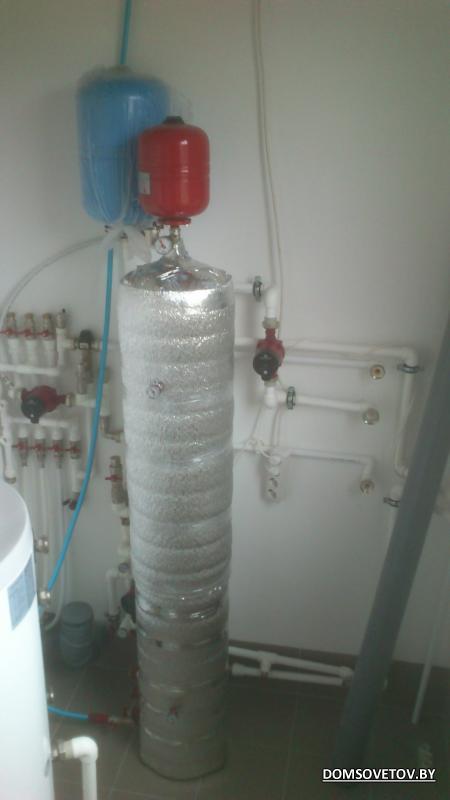

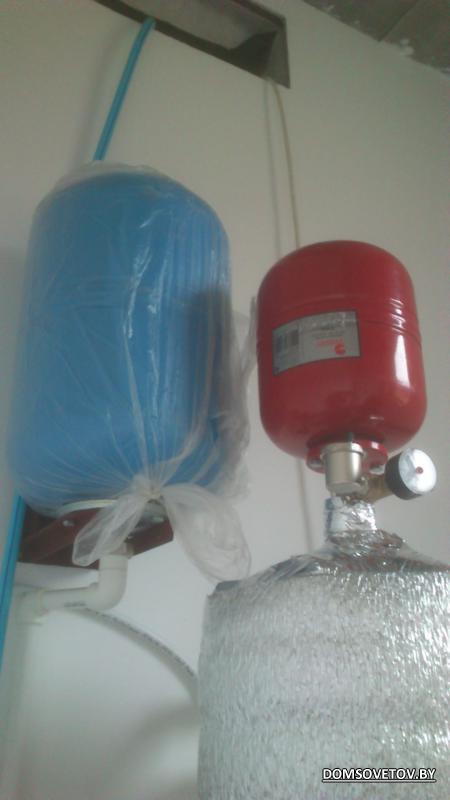

Буфер на 120-130 литров сварен из 3 газовых баллонов. Утеплен временно, еще не придумал, как облагородить.
Сверху него и снизу по 3 входа/выхода, типа большая гидрострелка. Снизу еще 3 дырки под ТЭНы, влезут по 4 кВт (мало ли чего).
Также спереди 2 термометра для контроля заряда теплом, а сзади 4 гильзы под термодатчики - для автоматизации.

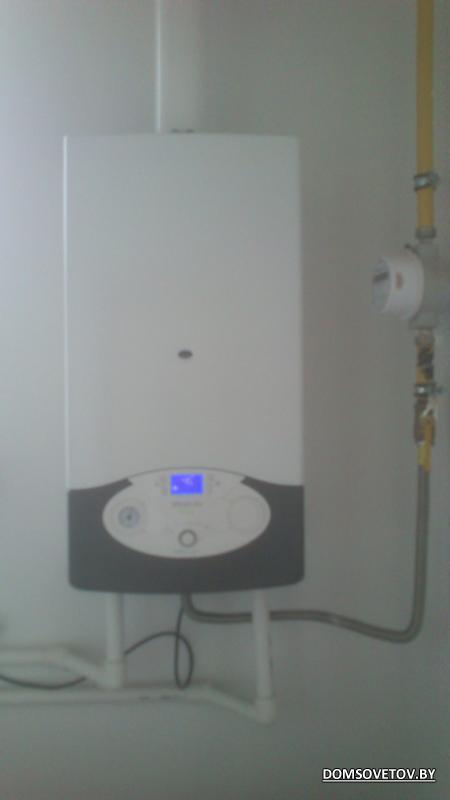

Пока запустил котел на постоянку - держит воду в буфере 45 градусов по своему датчику температуры. Горелка врубается на минимальной мощности, работает 1,5 минуты, потом просто гоняет воду минут 8-10. В таком режиме за ночь весь дом прогрелся с 8-9 градусов до 16.
Потом сделаю запуск котла по запросу, чтобы буфер разряжался до 40 градусов, а потом котел его нагревал до 65-70. ИМХО, так будет лучше для котла и экономичнее по газу (КПД на полной мощности выше).

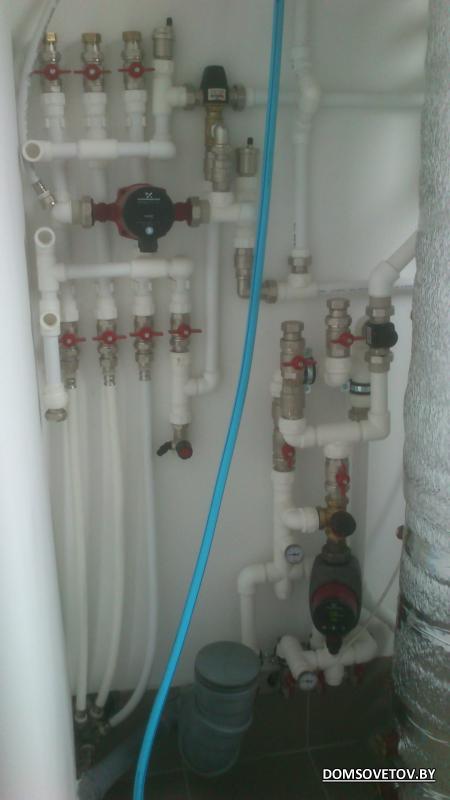

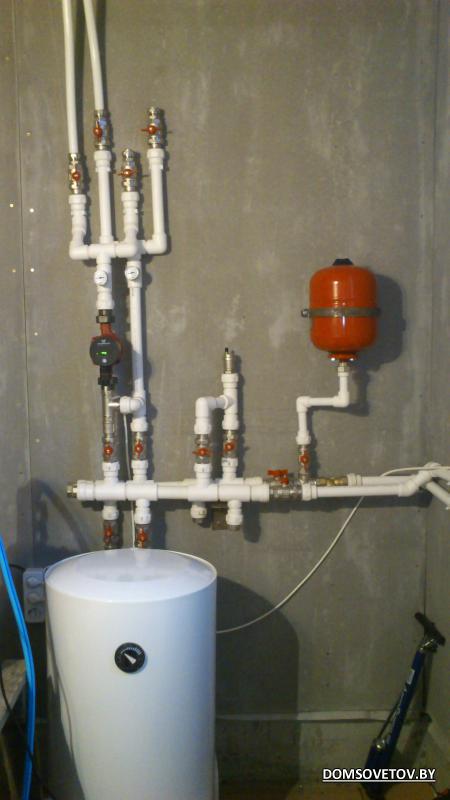

Вся обвязка отопления и воды уместилась на стену 1,8 метра шириной. Справа от буфера встанет бойлер на 250 литров, слева - два отопительных контура (пока собран один - на теплые полы на весь дом, вверх от него станет второй - не нагрев/охлаждение приточки вентиляции), еще левее в углу разводка воды на 2 этажа (рециркуляция и горячая с термостатом, холодная, подключен пока первый), чуть ниже там же в углу встанет водяной фильтр и редуктор.
http://www.domsovetov.by/imagehostin...8c83ec8685.jpghttp://www.domsovetov.by/imagehostin...8c85123a9d.jpghttp://www.domsovetov.by/imagehostin...8c851efeee.jpghttp://www.domsovetov.by/imagehostin...8c852c9d0b.jpghttp://www.domsovetov.by/imagehostin...8c853d015c.jpghttp://www.domsovetov.by/imagehostin...8c854e0122.jpghttp://www.domsovetov.by/imagehostin...8c855d78bc.jpghttp://www.domsovetov.by/imagehostin...8c856ec9f3.jpg

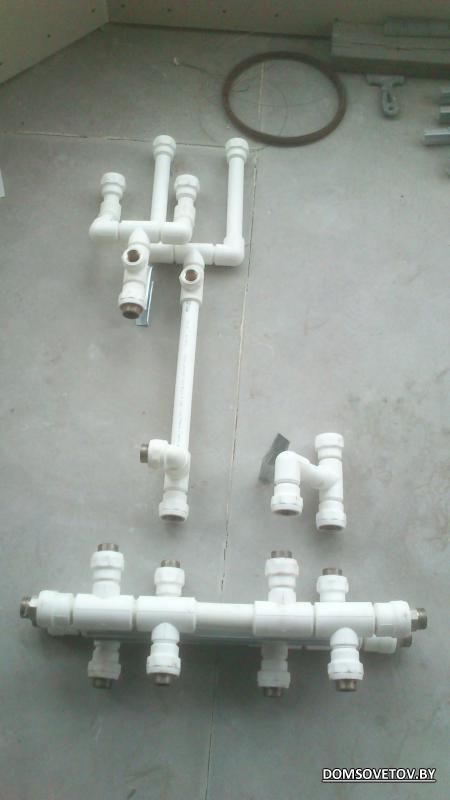

ПС: Могу продать готовый коллектор для отопления и смесительный контур :) Вот оно и как было собрано.
http://www.domsovetov.by/imagehostin...8caec2774d.jpghttp://www.domsovetov.by/imagehostin...8caf4a91f0.jpg

voffka, я так понял у вас температура подачи в тп и радиаторы идет одна и та же?

@freeze, на второй фотке чёрненькие хреньки - трёхходовики эсби

Ага, спасибо, не разглядел.)

У меня нет радиаторов. Только теплый пол + будет подогрев приточки вентиляции.

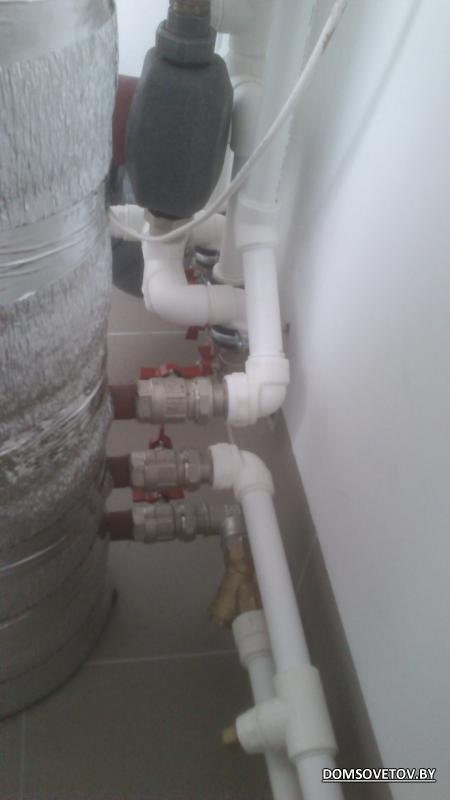

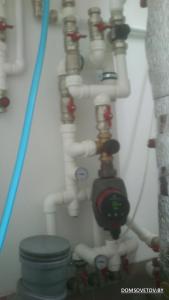

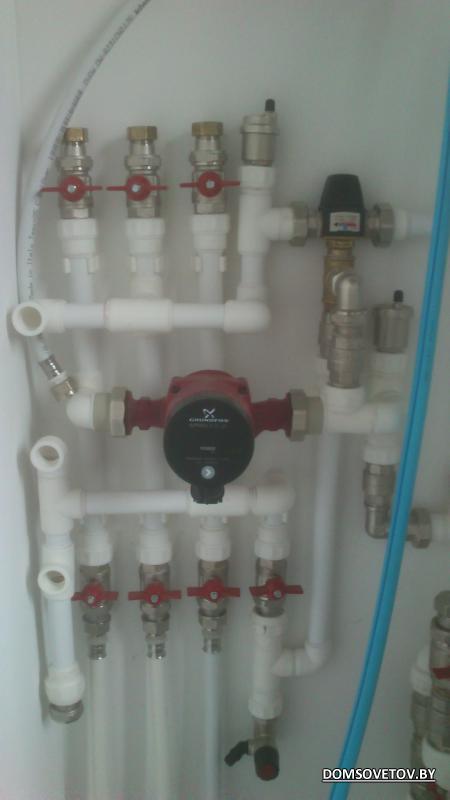

На выходе из буфера на отопление стоит термостат (3я фото вверху) = всегда в подаче на входе контуров отопления постоянная температура, не зависимо от "заряженности" буфера. Но в каждом смесительном контуре стоит еще свой трехходовик (3я фото посередине, будет управляться сервоприводом) для регулировки в зависимости от текущей потребности в тепле.

voffka, а чем у вас происходит управление сервоприводом?

@freeze, пока ничем, но Ардуина с кучей примочек давно лежит в шуфлятке и ждет, когда на меня найдет вдохновение написать программу управления "этим атомным реактором" (всей системой отопления/вентиляции/водоподготовки).

voffka, конечно мощно, я понимаю что мы не ищем лёгких путей, но в чём смысл именно такой реализации? Ещё и ардуино приплетать, сложно, уникально, не ремонтнопригодно, дорого.

А по факту нужно отопить от газа тёплыми полами небольшой дом.

Первая и самая простая схема это конденсатник с погодозависимой автоматикой и термостат в комнаты, на термостаты вешаем котёл и термоголовку на контур ТП. Всё, просто, стандартно, ремонтопригодно, дешевле.

Если нужно управлять через смс или сеть ставим гсм сигнализацию с функцией управления котлом(просто с наличием реле) или один из термостатов цифровой с функцией контроля по гсм или сети.

При проектировании систем жизнеобеспечения от уникальных решений нужно всегда держаться подальше, использовать максимально простые решения, желательно стандартизированные. Или работающие по принципу контакт замкнут работаем, разомкнут выключился.

Вот например простая система контроля СО и кондиционирования. Стоит недорого в 2-3 сотни на весь дом можно вложиться если заказать из польши или китая.

@Captain Nemo, что дорогого вы увидели в моей системе, краник, трубу, термостат или насос? Я ж не баГаты :)
Система совсем не сложная - она модульная, и каждый модуль работает независимо от других, каждый модуль очень простой:
- буфер - просто бочка на 6 сосков с кранами
- котловый контур - две трубы и котел

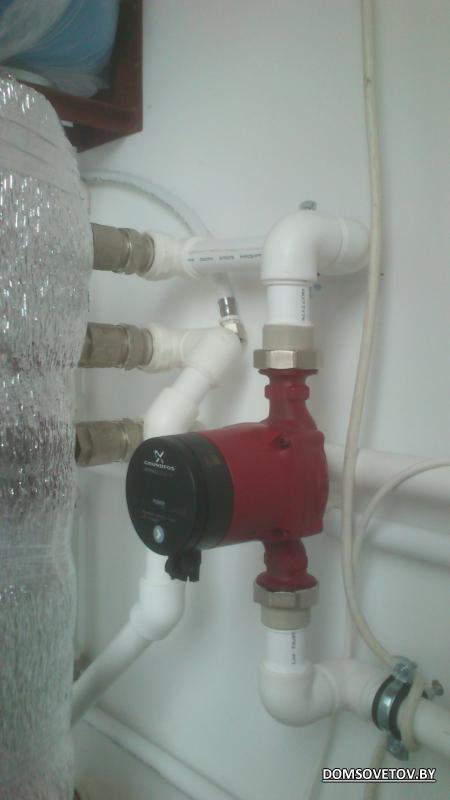

- контур на бойлер - две трубы и насос
- контур к отоплению - две трубы и термостатический кран
- смесительный контур на полы - трехходовик и насос
- смесительный контур на вентиляцию - четырехходовик и насос (нет на фотах, еще не собрано)
- вода и рециркуляция - три трубы, термостатический кран, насос
- нагрев ГВС солнцем - солнечные коллекторы, насос (нет на фотах, еще не куплено)

Ремонтопригодность - в системе любая часть может быть заменена любой аналогичной моделью любого производителя, у ней нет уникального ничего. Даже представим экстрим: сдох термостат - ставим вместо него заглушку и пару муфт с ниппелями для проброса горячей напрямую, или трехходовик потек - ставим вместо него железный тройник с дросселем из куска оцинковки, согнутого плоскогубцами - все будет работать. Насосы меняются на любые другие. Без внешних "мозгов", просто воткнувши в розетку все тоже работает.
Что будет управлять этим хозяйством - Ардуина или любой термостат (хоть даже биметаллическая пластинка на "соплях") - тоже пофиг.
Да-да, плюс вентиляция, кондиционарование, нагрев ГВС котлом, нагрев ГВС солнцем, сброс лишнего тепла от солнца в отопление.
Один только конденсатник сожрет денег больше, чем мои пара термостатов и Ардуина за 10 баксов :)
Сейчас все так и работает - контакт на котле замкнут - все само функционирует, но с ограниченной "умностью".
Для меня это пипец дорого, целых 3 сотни вывалить! Да и если сдохнет что - бегай ищи запчасть к этому Салюсу? И как к нему прикрутить все, что я описал выше - с гемором?
Такой Салюс как-раз и есть - уникальная вещь, под конкретные условия.

---------- Сообщение добавлено в 08:48 ---------- Предыдущее было в 08:30 ----------

Кстати, необходимость буфера обусловлена двумя причинами:
- дом очень хорошо утеплен
- полы не в стяжке, а в настильной системе (дом-то каркасный, перекрытия деревянные), инерционность низкая
В итоге дом не может впитать те 7-9 кВт, которые дает горелка котла на минимуме, котел бешено тактует. А так котел спокойно и независимо от контура отопления работает только на буфер и его ничего больше не волнует.

voffka, я не настаиваю, ремонтнопригодно ок.

Салюс абсолютно стандартен, компоненты можно купить других производителей, логика позволяет управлять котлами и насосами(любых производителей), также термостаты и термоголовки стандартные, разница только 24В или 220В, ставьте хоть китай, что конкретно вы на него хотите прикрутить такого этакого, у вас же всё стандартно.

Солнечные коллектора в систему прикручиваются совершенно по другому принципу, ставиться отдельный контролер и теплообменник, вашей системе вообще должно быть "фиолетово" от кого греться от газового или солнечного, сработал контролер солнечных коллекторов, что солнца мало, работает газ.

Возможно стандартное решение окажется дороже, возможно даже на целую "тыщу" баксов, но это же не колбаса, СО в доме монтируют один раз на 20-30-50 лет, странная экономия.

Вам конечно + за умение и стремление, но по моему скромному мнению СО не место для экспериментов.
