Я бы делал все из пенопласта.
По мне и слой керамзита толстоват. Хотя я не знаю ноля.
В коридоре такая теплотрасса, что там и без теплого поля будет жарко. Я бы добавил пару ниток теплого поле только там, где нет трассы, чтобы не было зебры.

@AAR, Исходя из масштабов вашего строительства, советую отжалеть немного денег на толкового Технического надзора.
Он вам как минимум отобьет свою зарплату.
И нервы будут спокойны.
И строители очковтерательством заниматься не будут :)

в любом строительном магазине продаются маты тонкие с отражающей пленкой под ТП, я в ванной на 2м этаже положил вместо пенопласта с целью не создавать большоно перепада уровней.
в вашем случае будет хорошая такая переплата за объем работы и материалы, а результат будет одинаковый.
трубы ТП можно спокойно и к плита закрепить, если они положили с этой целью пенопласт.

Еще раз посмотрел и понял идею.
Между трубами пенопласт или песок, а потом уже по трубам пенопласт чтобы не было перегрева, затем уже теплый пол будет раскатан.
Кажись так.

@bullet_fox, да, вы правы. керамзит - это конечно же не финальная стяжка, а подготовка под нее. в комнатах у меня будет доска без ТП, а вот в коридоре - ТП + плитка. + сюда добавляется колдовство со ступеньками лестницы (уровни во многом отсюда плясали). было решено поднять в комнатах где паркет керамзитом. это имеет определенные плюсы по сравнению с ЭППС в части того, что можно сделать под нивелир (+ -) и не надо сбивать всякие наплывы на плитах и пр. ЭППС с другой стороны дает лучшую шумоизоляцию... но... уже поздно ) да, и керамзитом дешевле.

второй момент - трасс много. как минмум есть 2 уровня, которые много где пересекаются. чтобы не мешать в кучу теплый пол и водопровод с радиаторами - разнесли по вертикальным уровням. в этом случае пересечения не имеют значения... уровни отделены слоем утеплителя. сама стяжка будет 6 см.

меня просто немного смутило то, как из этого ЭППС складывали пазл....

http://www.domsovetov.by/imagehostin...9daf65ad68.jpg

штукатурка в санузлах ЦП.

еще чутка пофоткал...

- начали вешать камеры статического давления для диффузоров
- выкадываем последнюю перегородку
- под конвектора видны ниши, которые спецом под них оставили...
- http://www.domsovetov.by/imagehostin...9db87c3112.jpghttp://www.domsovetov.by/imagehostin...9db8a102ad.jpghttp://www.domsovetov.by/imagehostin...9db8cbd546.jpghttp://www.domsovetov.by/imagehostin...9db8ea9c79.jpghttp://www.domsovetov.by/imagehostin...9db91194e3.jpghttp://www.domsovetov.by/imagehostin...9db92d4777.jpghttp://www.domsovetov.by/imagehostin...9db968362d.jpghttp://www.domsovetov.by/imagehostin...9db98c26dd.jpghttp://www.domsovetov.by/imagehostin...9db9c79a15.jpg

Что за кабель возле дымохода?

@GIM, это на автоматику пока закинули. потом проведем куда надо.

начали установку вот такой штуки:

http://www.domsovetov.by/imagehostin...ad1e8cbecd.jpg

Всего их будет 4 в 4 душевых кабинах.

http://www.domsovetov.by/imagehostin...ad2ace6554.jpg

Также выбрал кнопку для инсталляций - ТЕСЕ:

http://www.domsovetov.by/imagehostin...ad1e77272b.jpg

@AAR, а что за железяка7
трап?

трап наверное щелевой

Саш, а накладку какую взял для трапов?

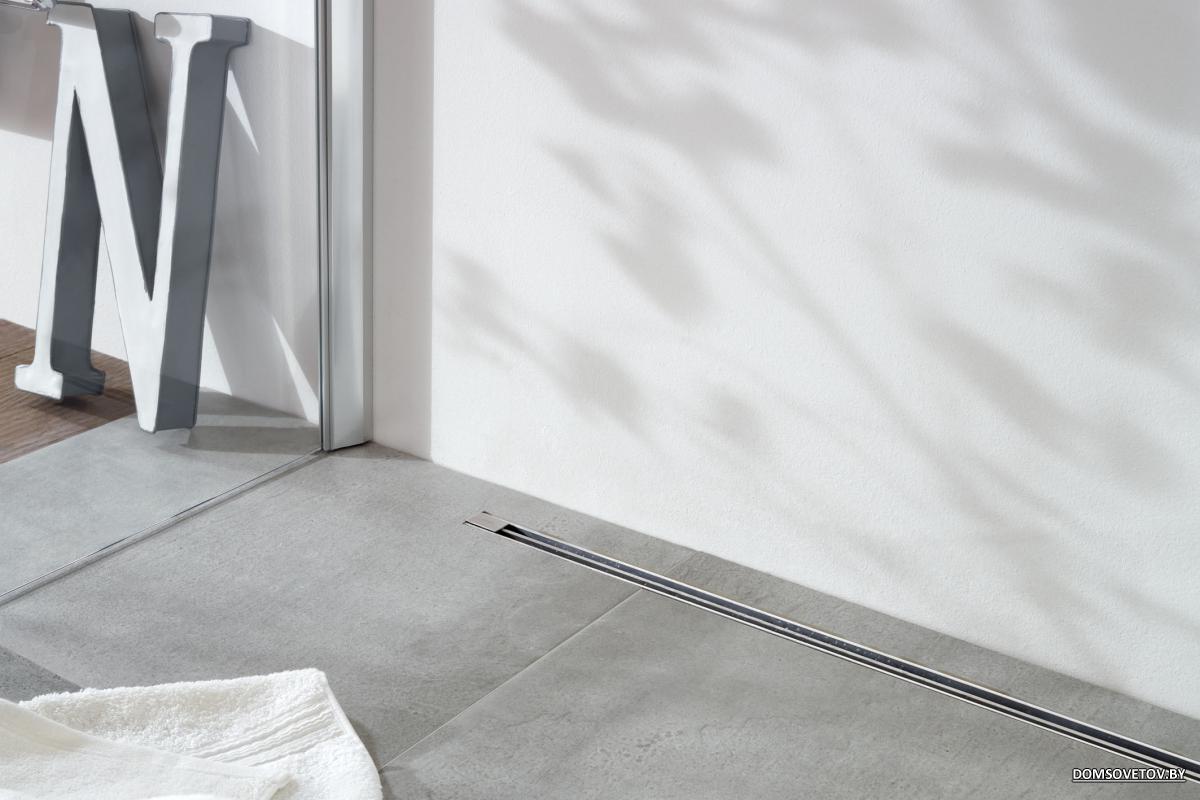

Дим, ну как на картинке будет... решетка из нержавейки узкая. стекла не брал...

http://www.domsovetov.by/imagehostin...b2c33ee51e.jpg

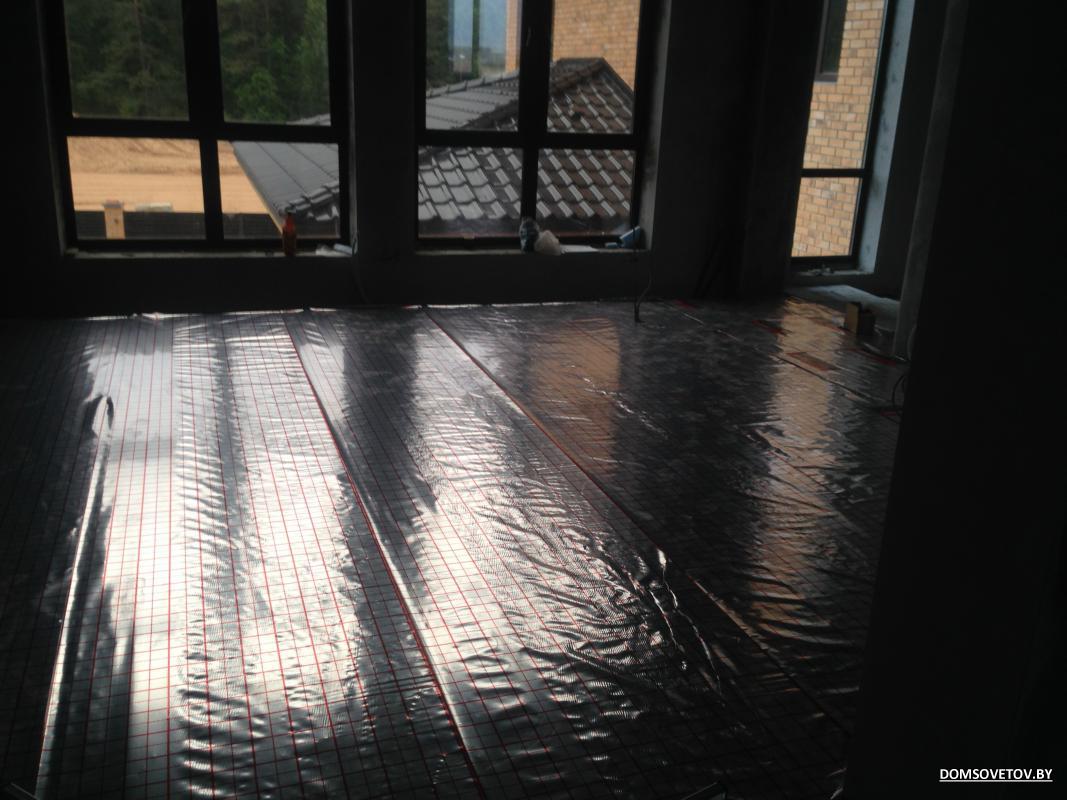

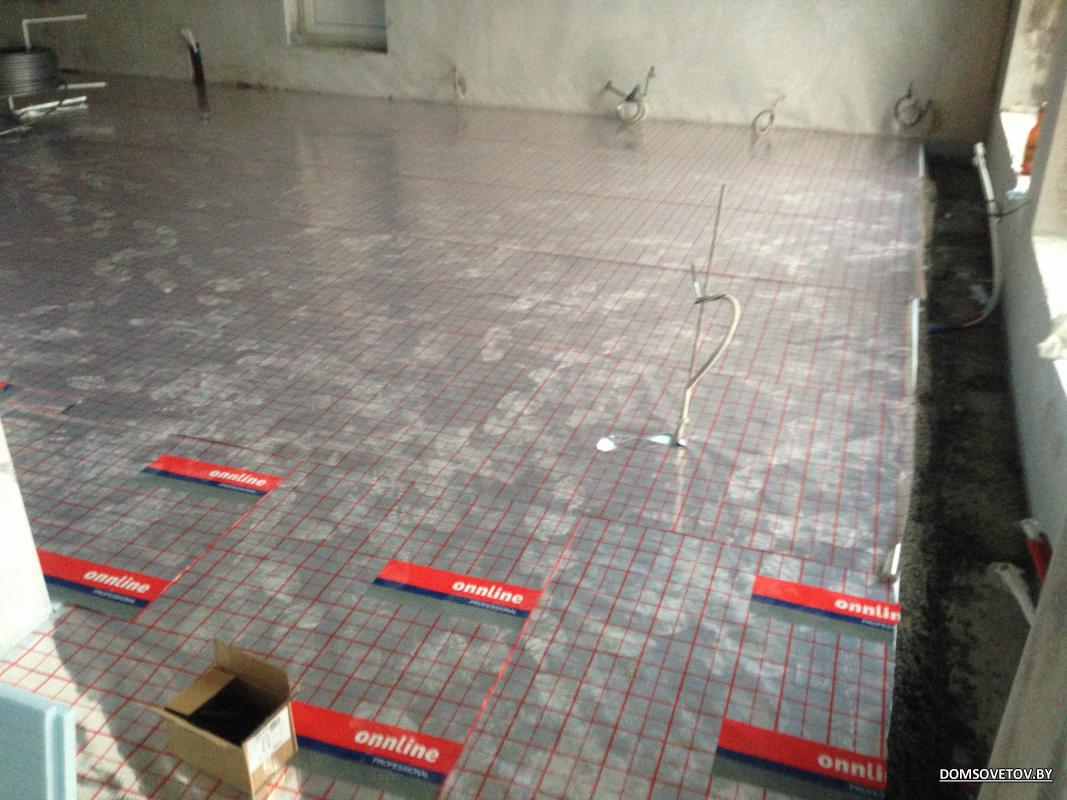

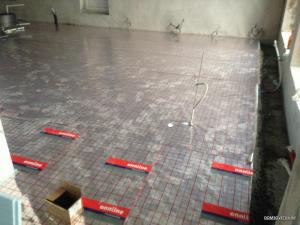

продолжаем работы на втором этаже. завершили укладку утеплителя. застелили пленкой под ТП. пленка с разметкой.

http://www.domsovetov.by/imagehostin...b2c9ce526a.jpghttp://www.domsovetov.by/imagehostin...b2ca1c6491.jpg

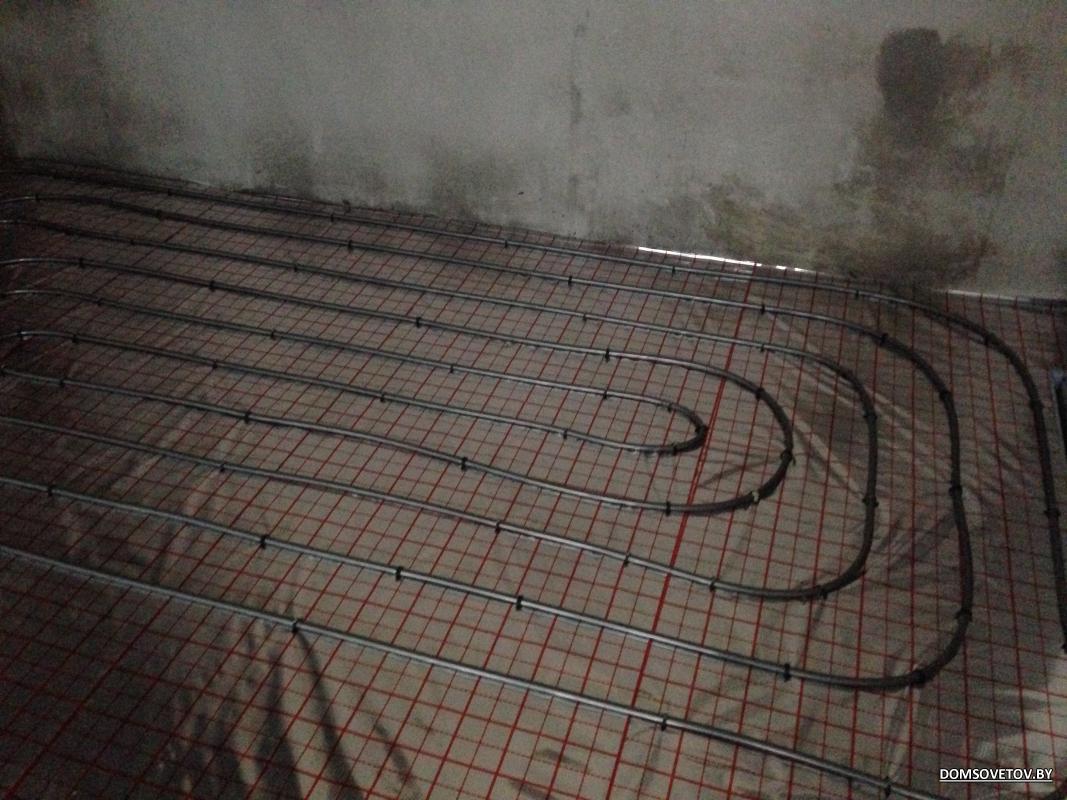

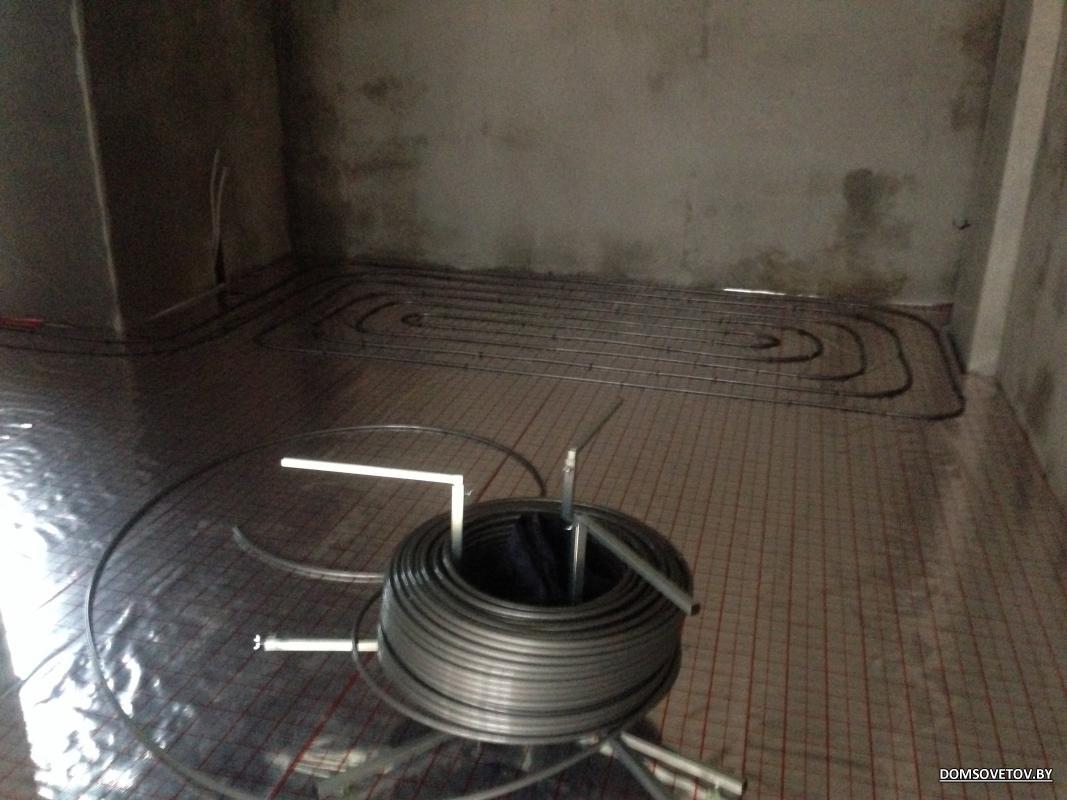

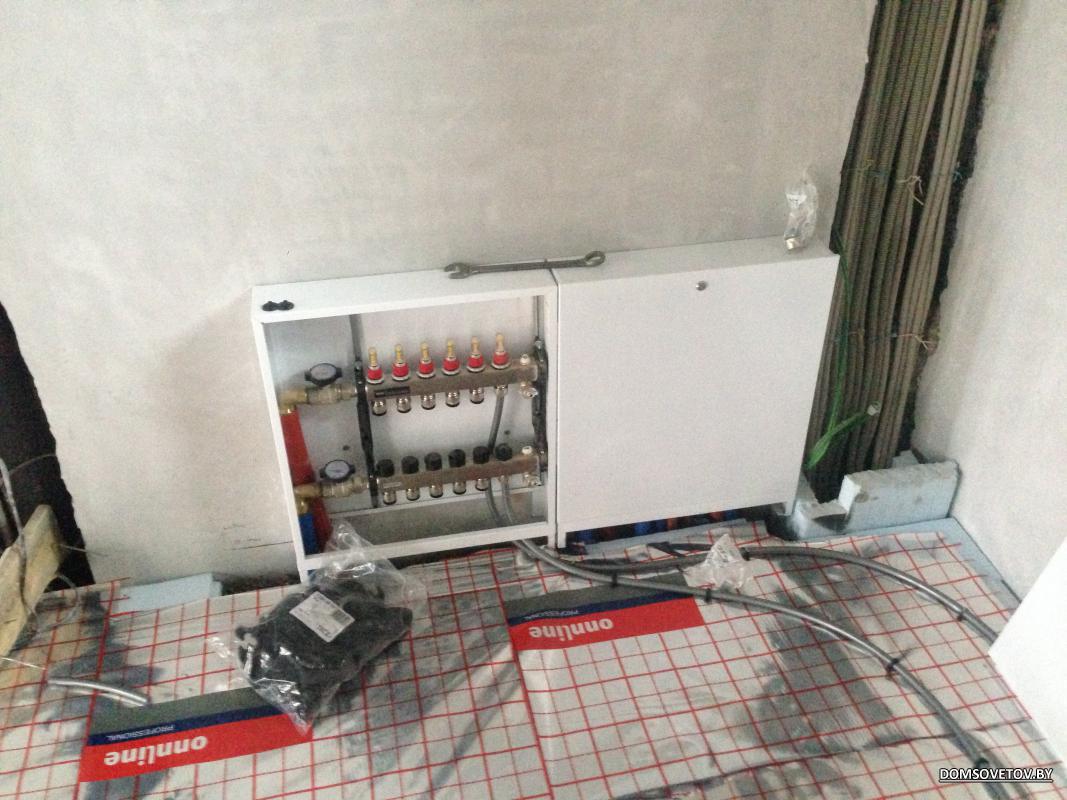

начали раскладывать первые контуры ТП и подключать к гребенке. саму гребенку повесили чуть ниже, чем надо - будем поднимать выше.

http://www.domsovetov.by/imagehostin...b2c9e7ccd1.jpghttp://www.domsovetov.by/imagehostin...b2ca03a179.jpg
http://www.domsovetov.by/imagehostin...b2ca5788f1.jpg

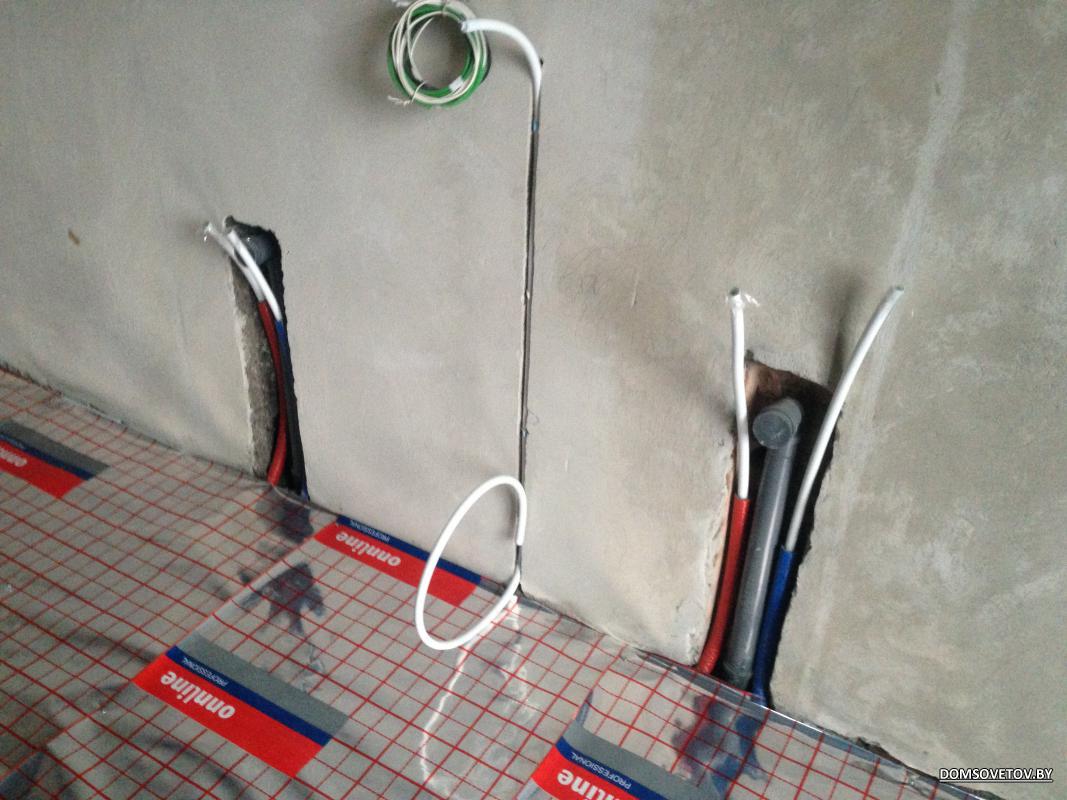

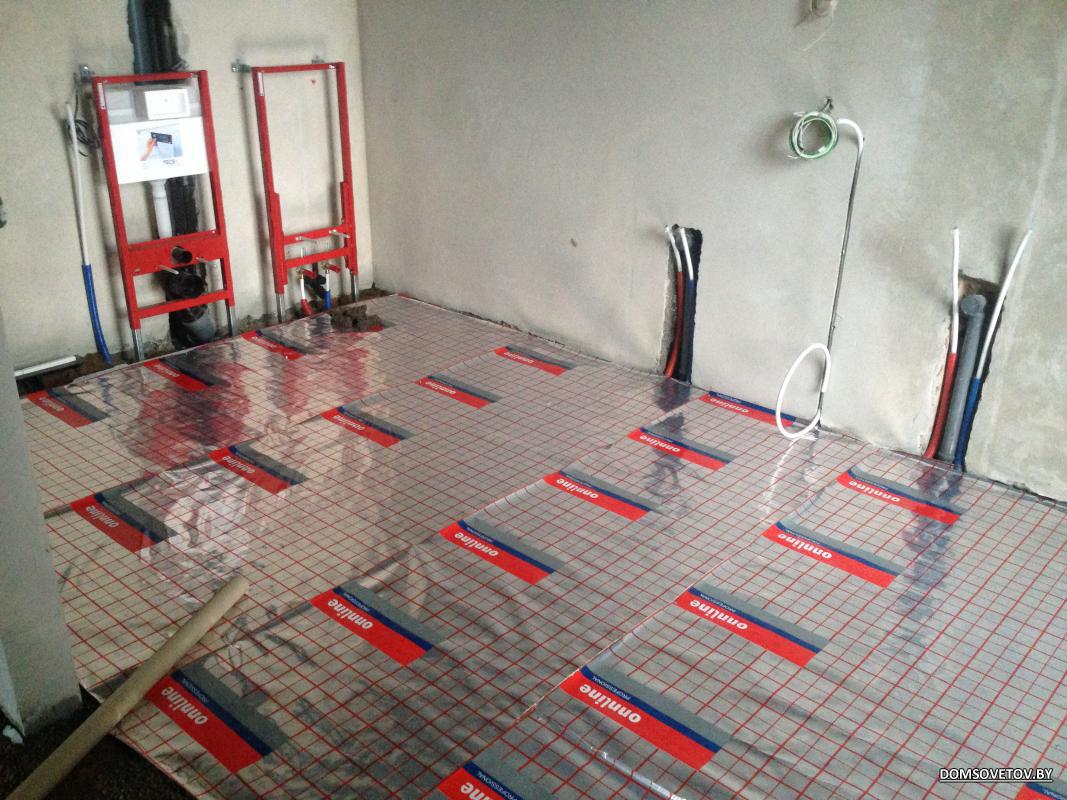

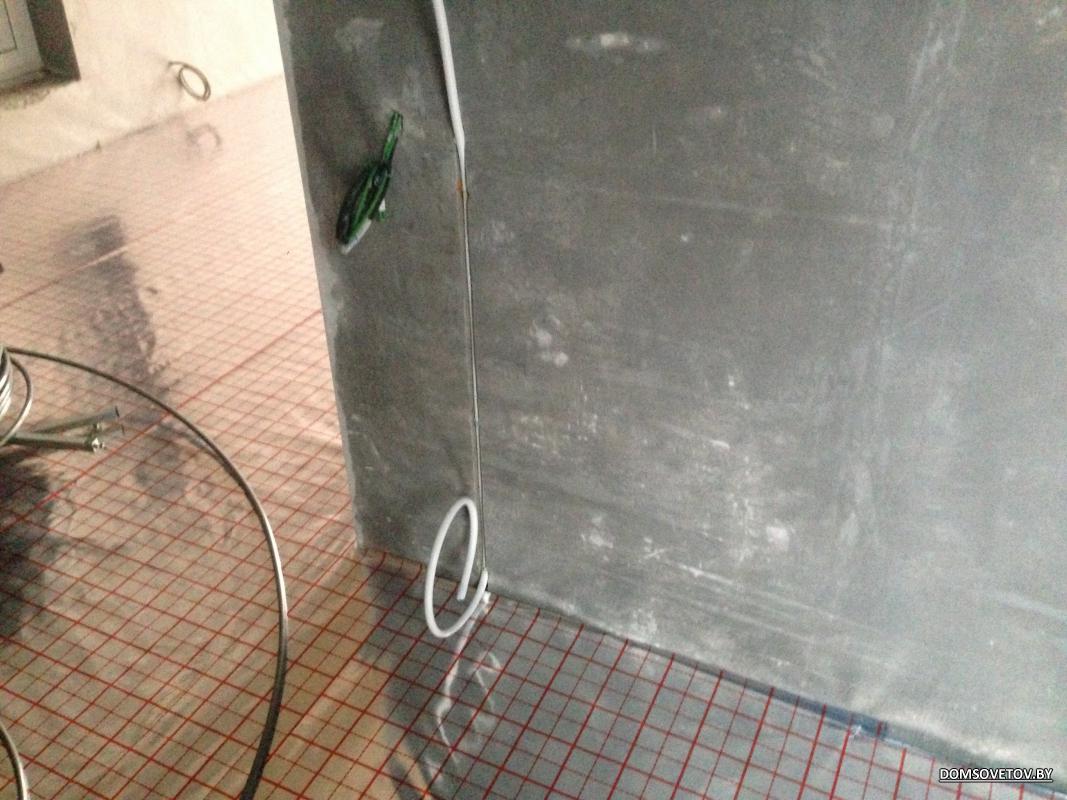

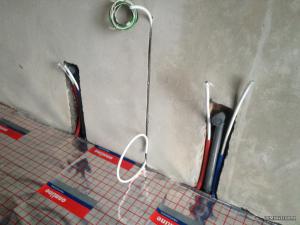

в отдельных частях комнат ставим специальные датчики температуры ТП. конструкцию чуть позже опишу. вот эти белые трубки на фото - это для них. с датчиков будут сниматься показания и передаваться на центральные мозги... сами датчики будут в стяжке.

http://www.domsovetov.by/imagehostin...b2ca38ee9e.jpghttp://www.domsovetov.by/imagehostin...b2caa18aa8.jpghttp://www.domsovetov.by/imagehostin...b2ca7b508f.jpg

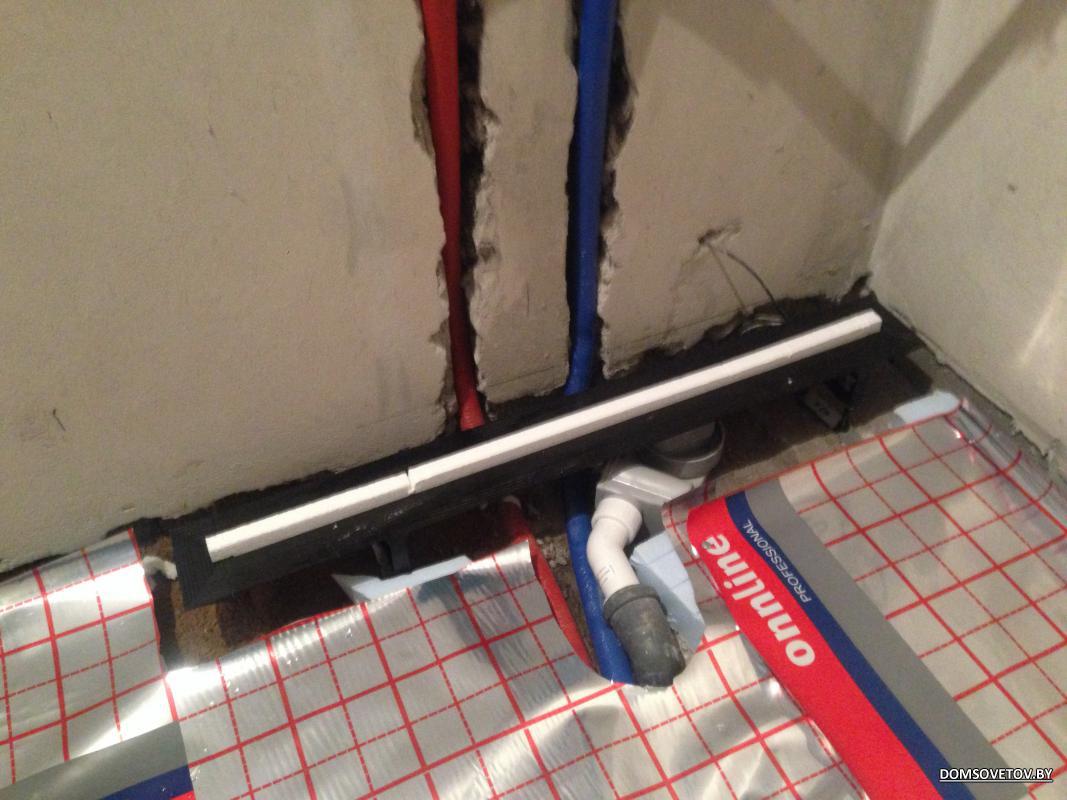

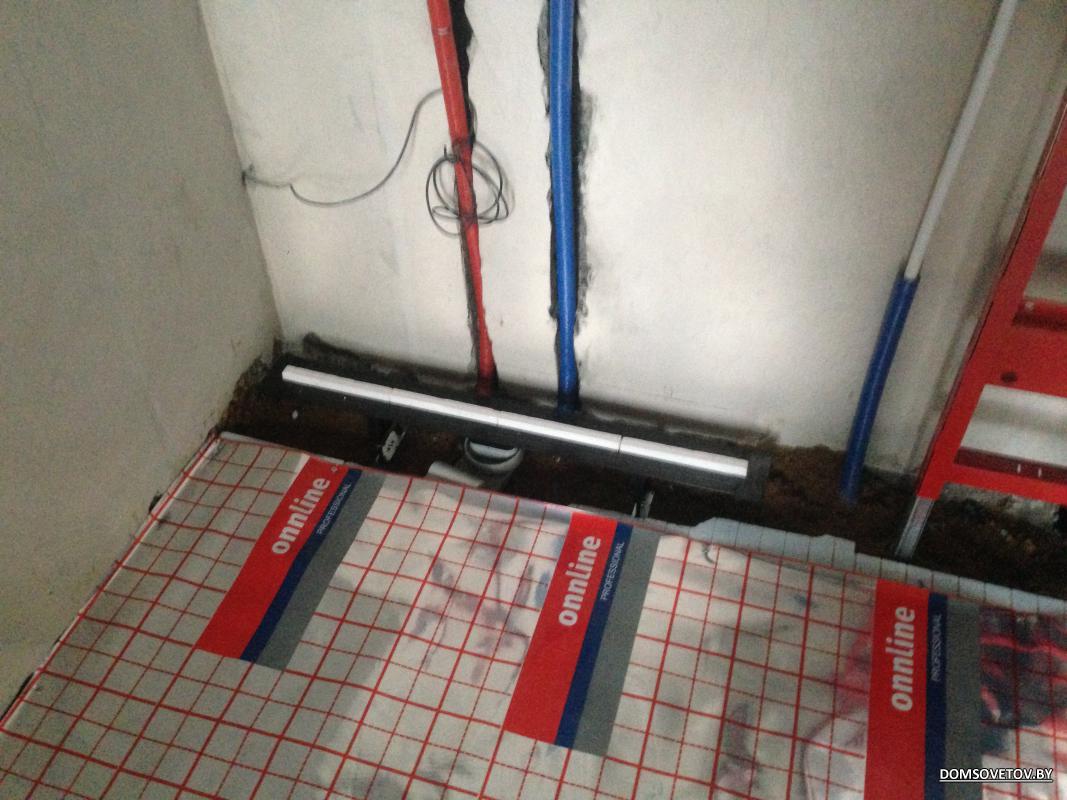

пару установленных адвантиксов. они на ножках (регулируемых) - потом точно выставится.

http://www.domsovetov.by/imagehostin...b2cae3cfd6.jpghttp://www.domsovetov.by/imagehostin...b2cac956ac.jpg

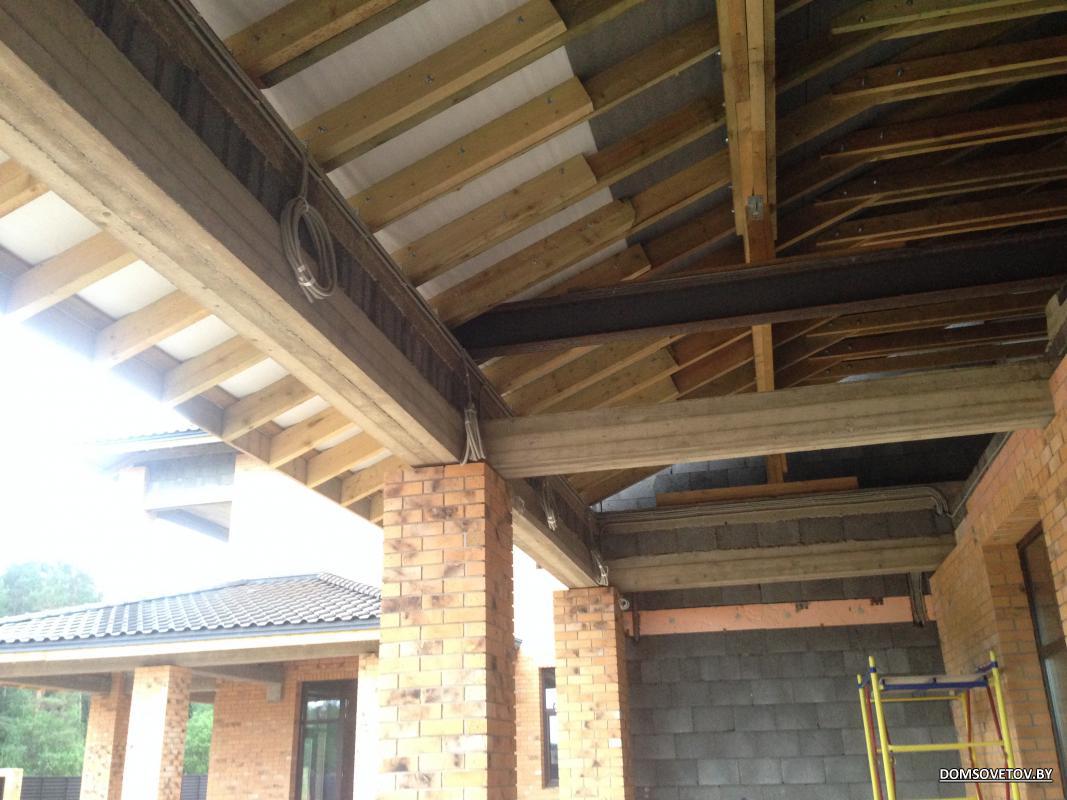

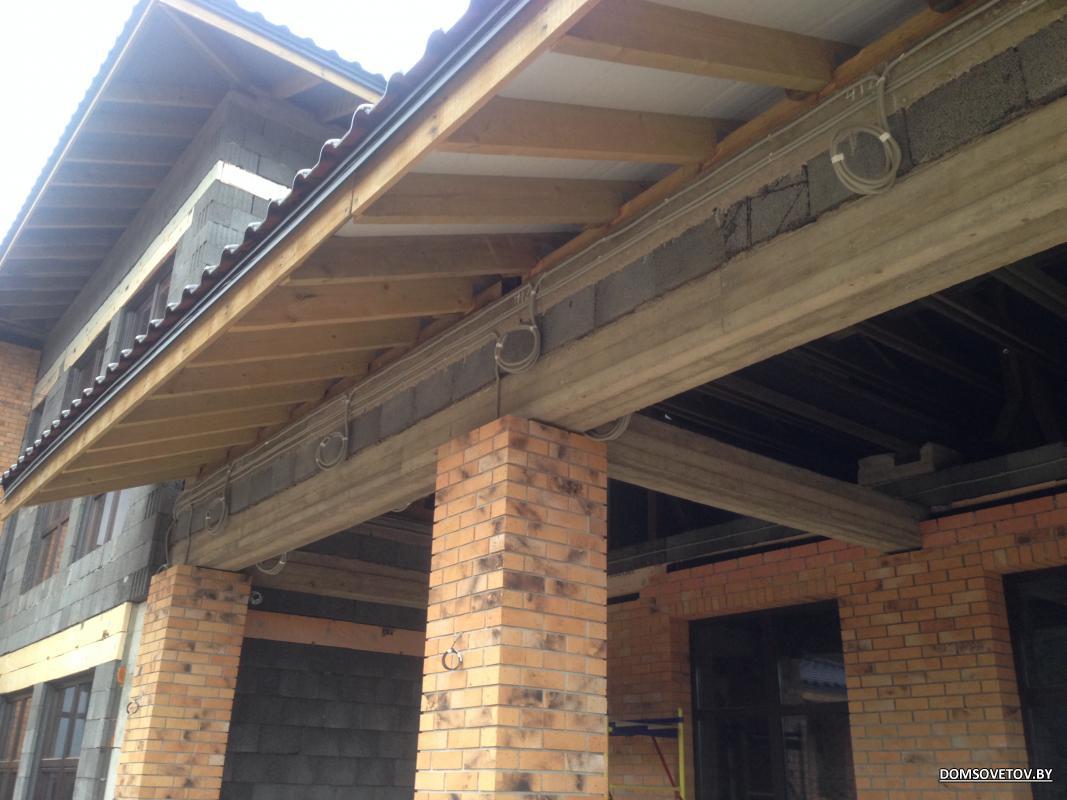

на улице частично завершили прокладку кабелей для электрики и наружного аудио (будет 6 штук уличных колонок для ... тусача... если че).

http://www.domsovetov.by/imagehostin...b2f5cd8e0b.jpghttp://www.domsovetov.by/imagehostin...b2f6046192.jpg

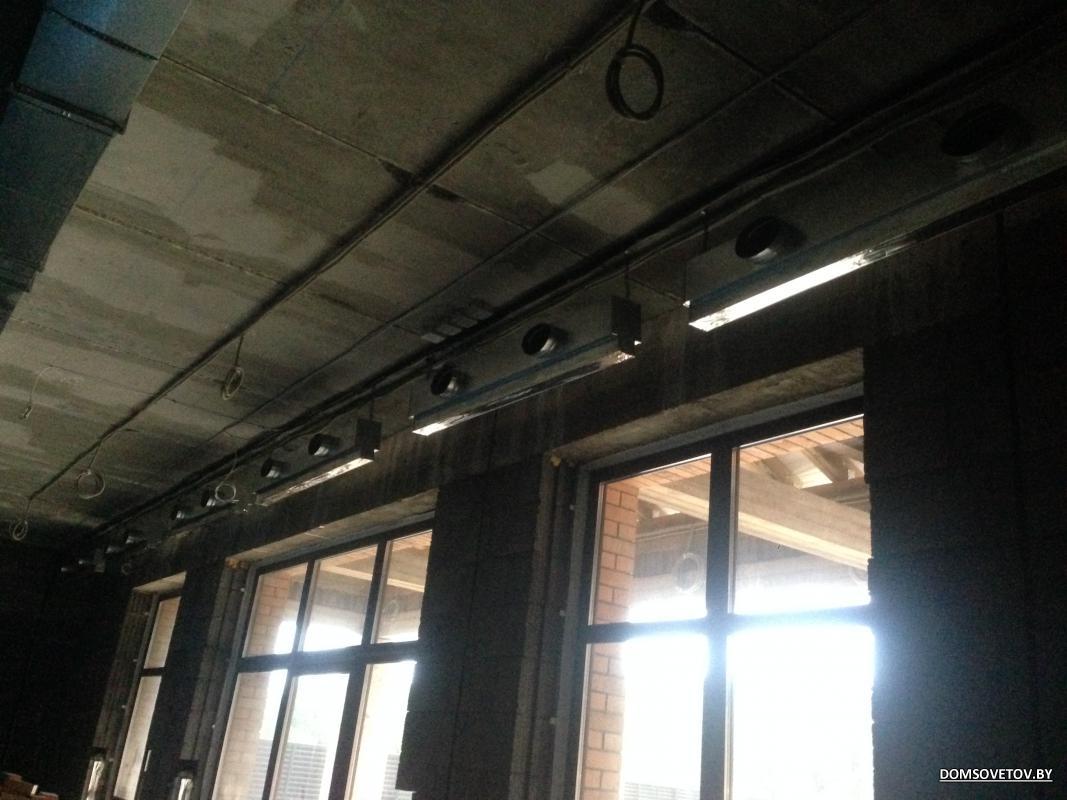

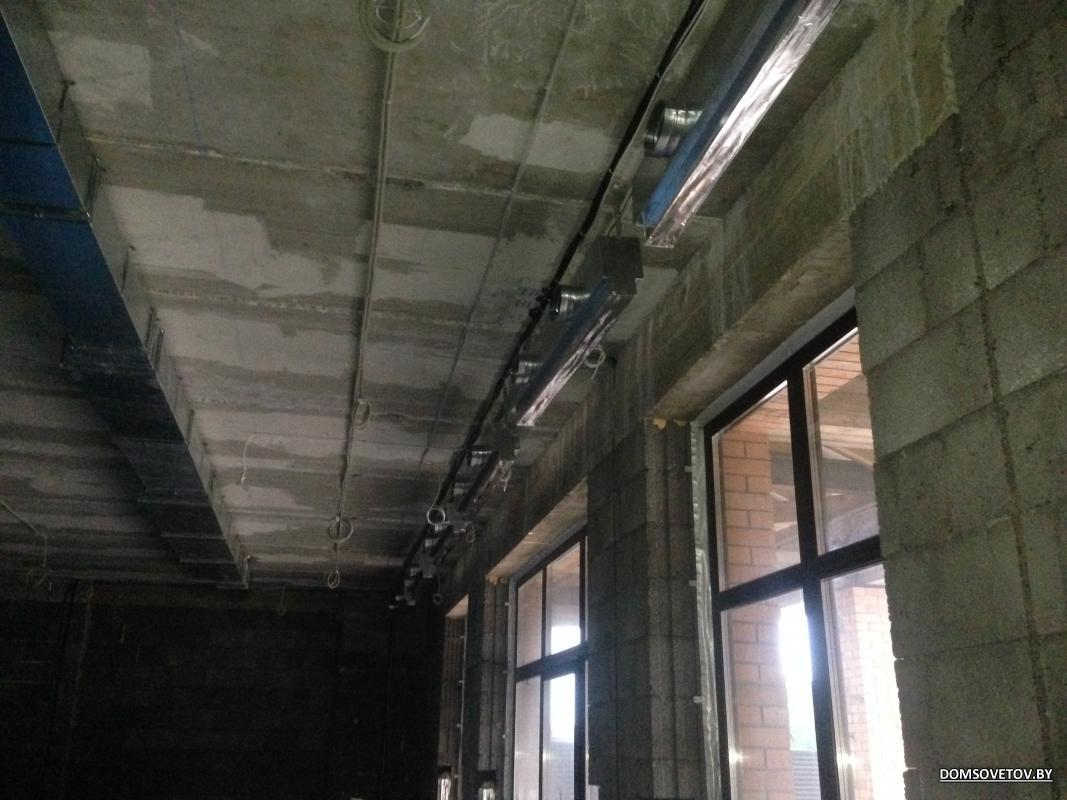

в бассейне продолжаем монтировать распределители воздуха:

http://www.domsovetov.by/imagehostin...b2f599ef9f.jpghttp://www.domsovetov.by/imagehostin...b2f5b1105a.jpg

Соседи будут рады 6 колонкам :)

офигительная конструкция на последнем фото.

балки по столбам сделаны странными людями.
нормальные просто 2 бревна кинули бы.(проехали.)

там плиты лежат по балкам, куда там брёвна ?

@Юра Добриденев, терасный столбы.

понял

Это банальная экономия времени строителя. Просто вырезать под каждую трубу выходит в 2 раза больше времени. Я себе вырезал и на каждую канаву вырезал еще 3см ЭППС накрывал сверху. Но я вам скажу при ваших планируемых затратах на отопление, все это не будет сильно влиять, поэтому опустите бездельников по цене и стройтесь себе дальше...

а что качество стяжки поверху пазла сильно пострадает?
или ваш трепетный подход даст экономию?

Во первых, трубы в пешеле или теплоизоляцииии уже, во вторых, эта энергия пойдёт на нагрев помещёния, никуда ничего не потеряется, все останется внутри дома. Другое дело что будет по трубам. У меня тоже часть труб в пешеле и там где не плитка, задумался о пересушке.
Но делают, все равно, не аккуратно, хоть бы стыки пенили, а не песком закидывали, да и таким способом ровно пенопласт не разложишь, нужно притирать каждую плиту, а не разглаживать песок участками и разбрасывать по нему пенопласт. Будут пустоты, спасёт только то, что пятерка гнется хотошо, частично стяжкой придавится.

Росвалдас ровняет основание влажным песком по нивелиру, аналогично стяжке, только без цемента. В местах, где трубы выступают из слоя песка, пенопласт подрезается на всю толщину листа. Никаких пустот и прогибов нет, ровнее не уложишь. Как следствие- "пазлы" на виду, которые не оказывают существенного влияния на несущую способность и теплоизоляционные свойства.

Не знаю кто такой Росвалдас, но знаю что пенопласт, при таком способе, все равно будет играть на пустотах и если для 50мм это простительно, то 100мм стяжка на пустотах не прижмет. Без пустот на песок можно уложить только притирая и подсыпая по чуть чуть каждую плиту отдельно по нивелиру и то, придется зонтиками проходить прижимать. Могу с кем угодно поспорить на что угодно. У меня на полу 100+50, с первым слоем помучался, второй раскидали на клей-пену за 2-3 дня, прикручивая временно.

чтобы не мучить мое эстетическое восприятие, пацаны видимо договорились и быстро закатали все в пленку. а потом раскатали трубы ТП везде, где надо на 2 эт. в принципе, все готово к чистовой стяжке. если все будет ОК - в ВТ-СР она там появится.

http://www.domsovetov.by/imagehostin...dd4adb7a01.jpghttp://www.domsovetov.by/imagehostin...dd4b01c2ca.jpghttp://www.domsovetov.by/imagehostin...dd4b279459.jpghttp://www.domsovetov.by/imagehostin...dd4b49f45f.jpghttp://www.domsovetov.by/imagehostin...dd4b677bb4.jpghttp://www.domsovetov.by/imagehostin...dd4b87fb56.jpghttp://www.domsovetov.by/imagehostin...dd4bbbdf40.jpghttp://www.domsovetov.by/imagehostin...dd4be22400.jpg

Параллельно веду закупку начальных материалов для фасада. На первой стадии это будет:

- вата PAROC LINIO 15
- Профиль примыкания к проемам(с сеткой) Capatect, Германия - Профиль примыкания на откосы, специальный для больших окон для предотвращения образования трещин.
- Уголок фасадный с сеткой Capatect Eckschutz, Германия - Уголок пластиковый для фасада с большой стороной сетки, для удобство монтажа на откосы и другие выступающие элементы.
- Капатект 190S, Беларусь - Клей для приклеивания утеплителя с повышенными адгезионными свойствами, высокой паропроницаемостью и прочностью на отрыв.
- Капатект 190, Беларусь - Клей для армирования стеклосетки, повышенной эластичности, дополнительно армирован микроволокном
- Сетка фасадная Capatect, Германия - Сетка для армирования, максимальная щелочестойкость, высокое содержание полимера в пропитке защищает сетку от разрушения на протяжении периода высыхания цементного состава, позволяет армирующему слою выполнять свои функции на протяжении всего срока эксплуатации фасада.
- Дюбель 155, Заглушки, Фреза. Германия - Комплекс материалов для скрытого монтажа дюбеля, обеспенчивающий тройную изоляцию распорного металлического элемента, что препятствует промерзанию, появлению "мокрых" пятен, образованию круговых трещин. За счет своей конструкции дюбель идеально подходит для монтажа в блоки, в том числе из ячеистого бетона, пустотелые блоки и кирпичи.
- Capatect Gewebe - Готовые элементы из стеклосетки для защиты углов окон и дверей,вырезанные под 90 градусов, что позволяет исключить вероятность образования трещин
- Уголок Capatect, Германия - Пластиковый уголок с капельником для монтажа на цоколь, для защиты цокольной зоны от попадания влаги, дешевая замена цокольной планке.
- Sylitol - Обязательная грунтовка концентрат глубокого проникновения на силикатной основе, обеспечивающая обеспыливание основание, длительное время высыхание клеевого состава, что позволит ему максимально прочно держать утеплитель.

AAR, вы мечта фасадчика как заказчик. даже косынки вырезать не надо. заглушки очень хорошая вещь, уголок капарол это лучшее, что есть на нашем рынке. и вообще очень правильный подход к выбору материалов.

Саш, то, как "пацаны" закатали все в пленку, имхо выглядит на порядок хуже и неэстетичней, чем отличная работа литовцев по стяжке.
Разметку на пленке придумали не для красоты, а для того, чтобы ее соблюдать: равномерность укладки=равномерность обогрева+возможность потом прогнозируемо сверлить стяжку).
А эти рукожопы твои сантехники плевать на это хотели. Имхо такое наплевательское отношение потом еще где-нить выползет.

Вот сравни как у меня:

http://www.domsovetov.by/imagehostin...e9440cec86.jpghttp://www.domsovetov.by/imagehostin...e9442bb0de.jpg

греть будет одинаково хорошо.
..
не будьте такими придирчивыми к тому , что не имеет никакого значения.
глаз-то радует. , но в бетоне эти змейки не видны.
(другое дело , если им поручить лицевую работу какую...)

здесь изгибы труб связаны с обходом инсталляций и выводов.

А какая толщина утеплителя? Тоже думал взять закручивающиеся, но выкатили такой аховый ценник, что воу-воу... 50 000 белок штучка... правда 295... и только ejot, т.к. капарол не возит уже такие :(
з.ы. уточнили про краску для бессера?

И еще, в Вашем списке отдельно не нашел такого примыкания - https://dl.dropboxusercontent.com/u/...reenshot_5.jpg а у капарола оно есть.

@Makapoh, утеплитель - 2 слоя по 5 см внахлест (т.е. всего 10).

дюбели - 17 500 за шт. по примыканию - хз - уточню у фасадчиков.

ПС: по краске отвечал... обычная черная для наружных работ.

Я не слепой. Это все можно сделать с соблюдением разметки.
Или Вам прям нужно улитку нарисовать, чтобы убедить, что все реально?

@Димакратия, нет не надо)) я тоже немного удивлен, что как-то неаккуратно уложено. Хотя это и не критично

зачем? и много ли тут кто рискнет стяжку с такой плотной укладкой труб сверлить по фотографии?

Делаются фото или видео, до того и сверлится по фото, там разметка видна.

Так ли часто надо пол сверлить? Чаще картины вешают или перевешывают чем пол дырявят.
Я по своему опыту вспомнил только порожки между комнат поэтому в дверных проемах с рулеткой сделал целую пачку фоток и так что б было понятно где какой.
На остальные комнаты тоже пачка фотографий и сам делал и попросил еще пофотографировать, чтоб был альтернативный ракурс. Но все одно по фотографии не рискну сверлить.
Дешевле и меньше хлопот позвать человека с тепловизором чем чинить последствия. Уж точно спокойней сверлить будет.
