Ага. Вот еще на сегодня осталось. осталосьhttp://www.domsovetov.by/imagehostin...a0dcad6989.jpg

@Dobrinia, вотhttp://www.domsovetov.by/imagehostin...27c607cc90.jpg

Я извиняюсь, у меня вопросы по этой схеме.
1. Может гелио подключить таки в нижний теплообменник бойлера?
2. На подаче ГВС из бойлера дорисовать термоклапан (http://www.honeywell-ec.ru/UserFiles...-ru01r0606.pdf).
Посто напрямую с гелио руки можно обжечь.
3. Аналогично по системе рециркуляции из бойлера. правильная такая система собирается на 4-х обратных клапанах. (схему дарю)
4 -14 и.т.д.

---------- Сообщение добавлено в 19:29 ---------- Предыдущее было в 19:25 ----------

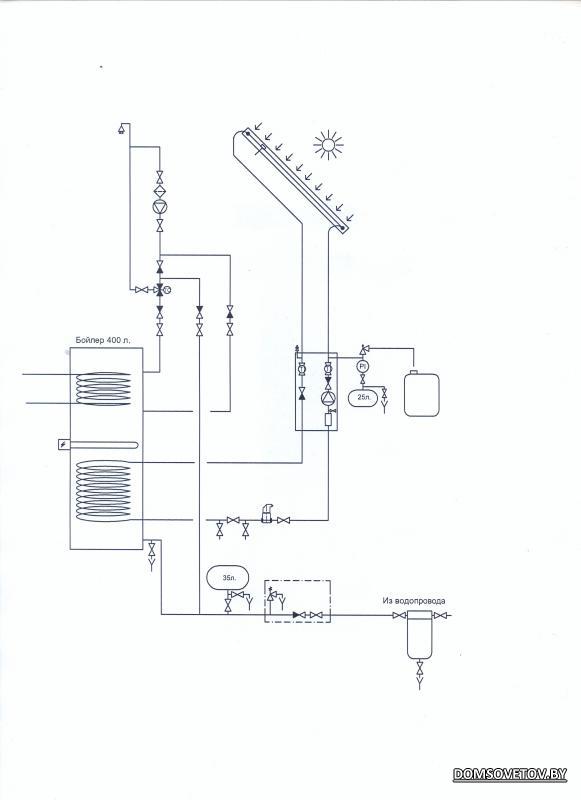

http://www.domsovetov.by/imagehostin...a236b2ed00.jpg

Признаться для моей логики это странно.
Солнце призвано догревать воду, как мне кажется, то что пару дней в году она может быть очень эффективной это не в счет. Для реализации такой схемы в жарком климате логично располагать солнечный нагреватель внизу у нас врядли это правильно.
Если нижний контур запитать от солнца, то как быть зимой? Нагрев верхнего контура никогда не прогреет весь обьем целиком (утрирую, но прогреть околодонную воду будет длительным процессом) , как мы знаем холодная вода всегда внизу, таким образом мы уменьшаем полезный обьем горячей воды в зимний период.
Так или иначе, на данном этапе я решил не монтировать коллектор. Все оборудование позволяет включить это дело позже. Единственно я проложу каналы для труб на крышу.

Если гелио монтируется потом, то котел подключают в низ, но при подключении гелио переподключают правильно, в верхний теплообменник.

По п.1 написал выше
п.2 Автоматика призвана держать температуру в бойлере на заданном пределе, зачем клапан?
п.3 Не понял, что с какой целью и в чем проблема. Я признаюсь вообще не вникал в рециркуляцию. Поверхностно понимаю что это контур который периодически прокачивается насосом. Насос я планирую поставить "интелектуальный" (может я его не правильно называю), который будет иметь управление от автоматики. Циркуляция по расписанию, циркуляция по потребности и т.д.

---------- Сообщение добавлено в 21:23 ---------- Предыдущее было в 20:57 ----------

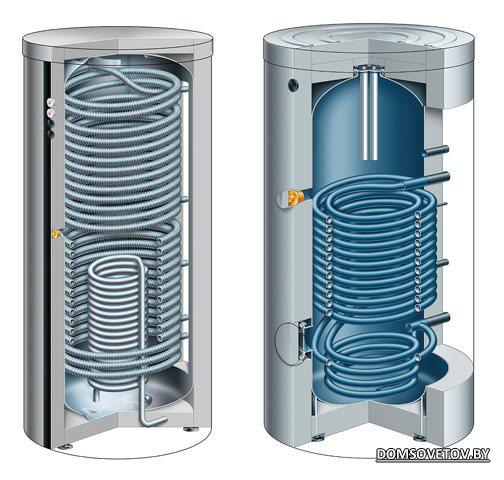

По моей логике, конструкция бойлера солнечного отопления под наши широты должна быть такой:
http://www.domsovetov.by/imagehostin...a3da2c5cca.jpg

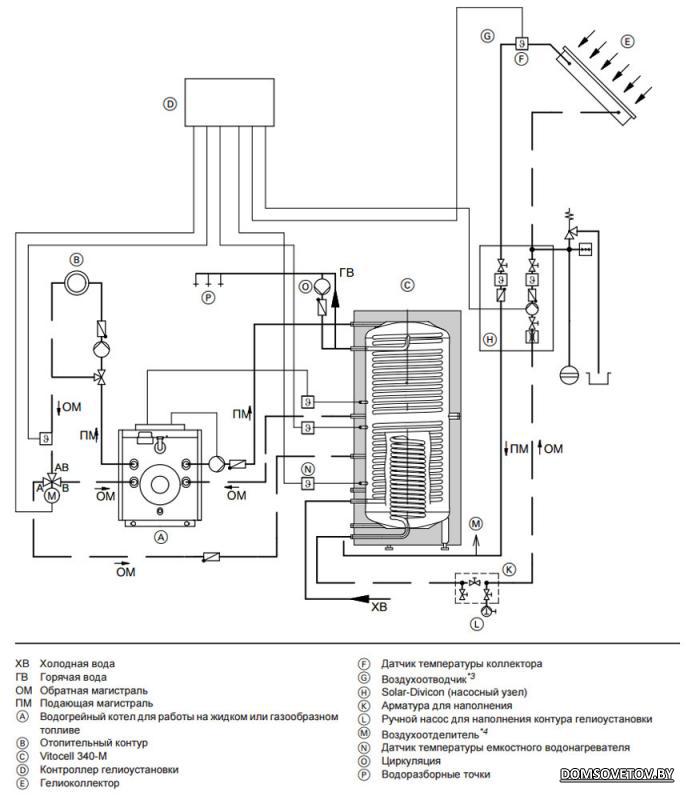

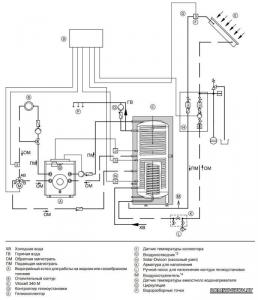

Вот пример реализации подключения такого бойлера
http://www.domsovetov.by/imagehostin...a3da763237.jpg
Опять таки, если учесть что 90% картинок это заимствованный контент, текст к которым переведен с итальянского или немецкого, где у них котел является дополнительным источником нагрева, тогда логично включать его в верхний контур.

@sergN, правильная схема СК открытая , полюбому. КОгда СК не нужна - все ливается... когда нужна заполняется... автоматически. Закрытая схема для СК утопия
