Присоединяюсь. Нарыл статейку http://zametkielectrika.ru/razdelenie-pen-provodnika/ но не могу понять что делать-то, если у меня ещё одно заземление,т.к. 380в и если это частный дом, а не многоэтажка ?

@Юра Добриденев, похоже, что надо реализовать как на третьей картинке
Правильно ли я понимаю? Входящий в дом PEN провод подключается на одну шину с доп. заземлением и она по сути будет как PE и ГЗШ, а от нее через перемычку отводится ещё одна шинка и она будет N.

А что такое ГЗШ?

У меня земля (от контура заземления) и ноль соединяются в ящике где стоит электросчётчик, а потом уже от этой точки идут отдельные линии на землю и ноль.
Это на стройплощаде.

А в Минске в готовом доме поступил проще сделал контур заземления и его вывел на розеточные группы, с нулём электросети он у меня нигде не пересекается.

По поводу молнеотводов не заморачиваюсь, та ка в обоих местах они имеются на расстоянии до 200м от моего дома в Минске и стройплощадки в Молодечно

---------- Сообщение добавлено в 11:51 ---------- Предыдущее было в 11:45 ----------

а в чём проблема, доп заземление соединить с первичным контуром? Главное ноль не сунуть в ту точку соединения

@Korvet068, ГЗШ - главная заземляющая шина.
Вот фото части проекта где ввод в дом.
Оффтоп

http://i77.fastpic.ru/big/2016/0702/...86a06dcaf2.jpg

В дом зашел кабель с тремя фазами и PEN проводником. На схеме видно что ПЕН идет на ГЗШ от которой отходят РЕ и N.
Просто как это должно выглядеть не на схеме а в реале? А Дополнительное заземление куда?

я тоже так думал что так и надо делать, а проект говорит что нет...

В реале это соединение на одном болте, причём приваренному, либо к шине которая выходит из под земли, либо болт приваренный к корпусу щита


соединение на вводе земли и нуля обезопасит от перенапряжеия по одной из фаз при пропадании (обгорании) нуля до ввода в щиток.

Щиток в доме куплен пластиковый.
Значит мне надо провод от доп заземления соединить со входящим PEN-проводником и от этой точки сделать разделение на PE и N? Так?

верно, главное, на сколько я понял, после вводного автомата соединение нуля и земли должно быть всего лишь в одной точке

@trmntr, У Вас в проекте нет "дополнительного" (повторного) заземления!!! Сеть TN-C. PEN-проводник соединяется с землей только в одной точке - щите учета. Если Вы делаете в доме повторное заземление, то его соединяете с ГЗШ, от него отводите линии PE для всего дома, а от PEN проводника отводите только N-проводник. PE с него брать не нужно!!! Вот если бы не было повторного заземления, тогда Вы бы сделали, как в проекте, взяли бы с PEN и N, и PE, который подсоединили бы к ГЗШ.

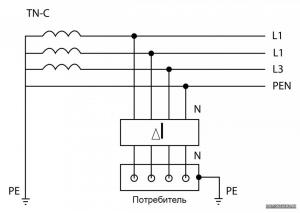

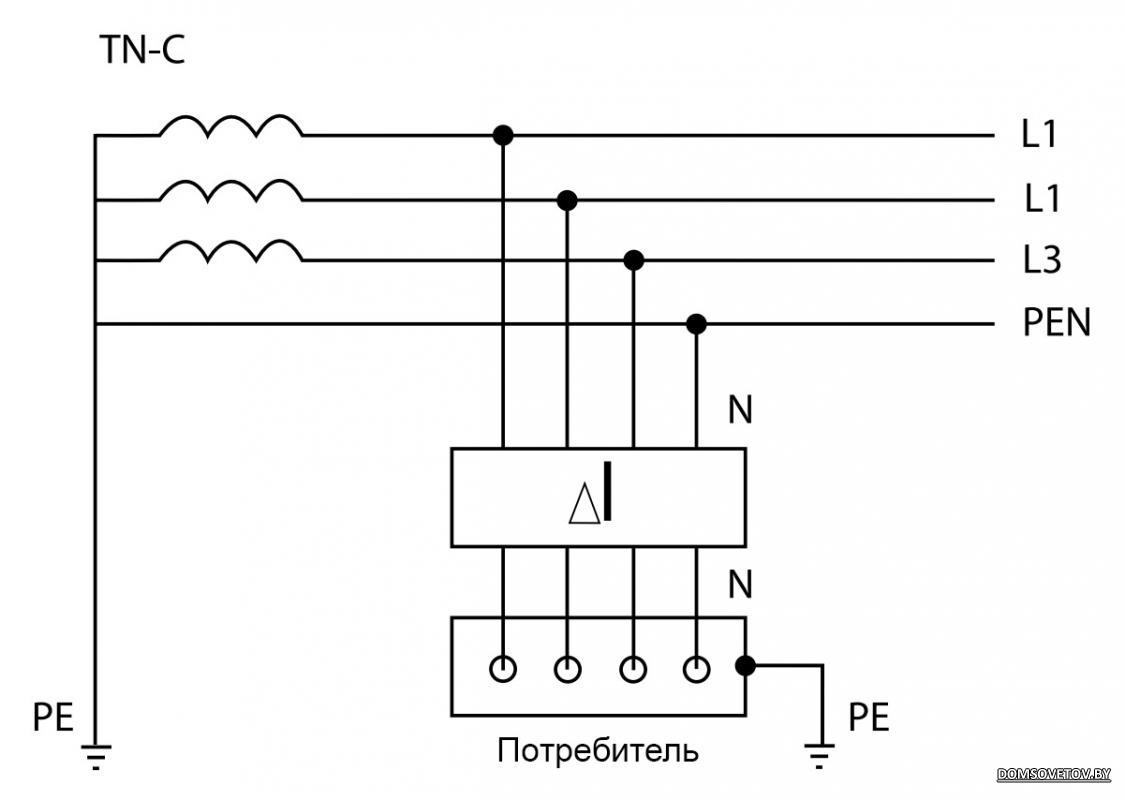

http://www.domsovetov.by/imagehostin...82c4d152e9.jpg

---------- Сообщение добавлено в 00:10 ---------- Предыдущее было в 00:07 ----------

Korvet068 правильно Вам написал:



---------- Сообщение добавлено в 00:26 ---------- Предыдущее было в 00:10 ----------

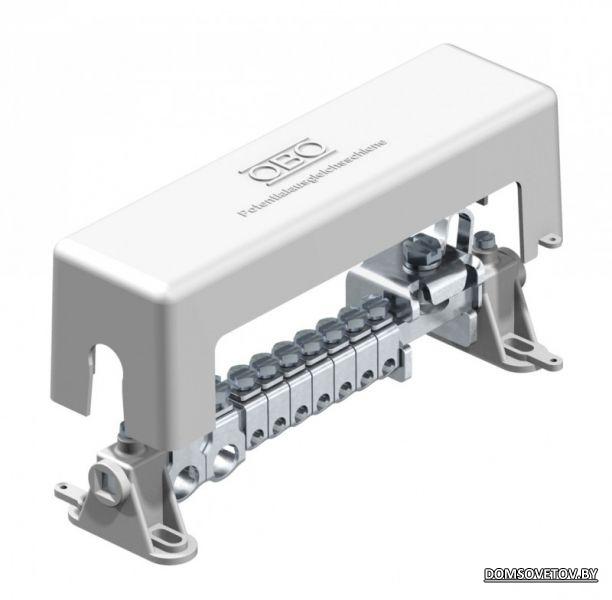

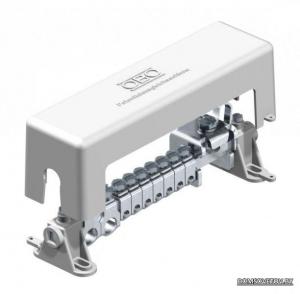

Про ГШЗ. У меня на одном болте не получилось. Щит вводной в доме Hager Volta, пластиковый. Сильно он страдал при попытке подключения провода от повторного заземления. Купил шину OBO BETTERMANN 7x25mm2 + 2x95mm2 + 1x полоса 1801 VDE - 5015650. Очень симпатичная штучка оказалась. Рекомендую!

http://www.domsovetov.by/imagehostin...83161b3c5c.jpg

@Valery_SY, спасибо за ответ, да, в щитке на улице ПЕН на корпус ящика прикручен, а ящик заземлен. (сделано там было РЭС-ом простенькое заземление) Однако скажу что в проекте черным по белому написано применение системы TN-C-S. И в проекте на другой станице нарисовано как это дополнительное заземление сделать. Я так и сделал.

Ок, я пока сделал вот так в щитке дома, это правильно или нет? подключал эл. чайник, счетчик потребление энергии увидел...
http://i80.fastpic.ru/big/2016/0703/...8ba97285eb.jpg

а к какому месту в щитке вы ее прикрутили?
Согласен, да в нашей глуши её днём с огнём не сыщешь...:)

Если честно, я совсем не понимаю смысл в разделении шин и проводов. Какая разница если есть перемычка между шинами или она какая-то особенная ?
