Автоматизация, дистанционное управление теплицей. Мониторинг параметров


Собственно чего откладывать в долгий ящик
Обсуждаем "умную" теплицу

собственно говоря есть такое устройство, как контроллер двухпроводной адресной пожарной сигнализации С2000-КДЛ. основное его назначение понятно. к нему подключаются тепловые извещатели C2000-ИП, которые контролируют температуру помещений. собственно систему можно настроить так, чтобы датчики отрабатывали, как термостат, при понижении ниже заданного параметра включали реле, а обратное выключение происходило при повышении температуры выше другого заданного параметра. к нему же можно подключить другой исполнительный элемент, например фотоэлемент или таймер времени через адресную метку С2000-АР1 и запрограммировать определенный режим работы по этому сигналу. как вариант еще можно попробовать поставить еще один датчик температуры и заменить в нем терморезистор на фоторезистор такого же номинала и принципа работы, тогда ТЕОРЕТИЧЕСКИ, можно будет даже запрограммировать яркость освещения в помещении при которой будет включаться или выключаться управляемое устройство. прибор может работать под управлением клавиатуры типа С2000, С2000М, С2000КС, либо компьютера. в этом случае он собирает информацию и выводит ее на эти клавиатуры и подает команду на исполнительные реле, например С2000-СП1 или С2000-СП2. но, только использование КДЛ с клавиатурой или компьютером, позволяет организовать автоматизацию. только это не самый бюджетный вариант, но очень функциональный. ознакомиться с тех. данными можно здесь http://bolid.ru/production/devices/

Второй вариант - использовать GSM-модуль BM8039. у него есть возможность подключения термодатчиков посредством шины Wire. к ним можно привязать встроенное реле в режиме термостата, а так же получать СМС-сообщения о температуре и состоянии реле. на охранные входы можно подключить фотоэлементы и также привязать их ко второму встроенному реле, либо любому из шести дополнительных коллекторных выходов. кроме того можно еще организовать параллельно охрану теплицы с тревожными СМС-сообщениями. ознакомиться можно здесь http://masterkit.ru/main/set.php?code_id=326722

третий вариант - тоже GSM- модуль, но более простая версия с возможностью подключения одного внутреннего термодатчика и одного внешнего, более ограниченным функционалом, ну и немного дешевле и доступнее у нас в РБ - OKO-U. принцип тот же, что и у BM8039, но скромнее функционал. ознакомиться можно здесь http://oko.plys.kiev.ua/oko-u.htm

mutny, наверное для начала лучше бы выслушать пожелания практических огордников, чё им надо, чё им хошь. Я могу только догадываться, но не знаю что важнее (первоочерёдно) контроль влажности и температуры почвы или воздуха.

во всех трех вариантах настройка термостатов организована так, чтобы исключить так называемый "дребезг" реле, когда например задан параметр в 27 градусов на включение и выключение, а температура взяла и зависла в этом пределе - плавает с 26 до 28, а реле щелкает туда-сюда. здесь же можно указать в программе, что включение реле происходит при понижении температуры до 20 градусов (пример), а выключение при повышении до 30 (цифры на выбор настройщика). программа вносится во все три прибора через компьютер, ПО вполне доступно для рядового пользователя.

тут общая концепция, а уже какие датчики подключать - влажности или воткнуть один термодатчик в почву, а другой повесить в воздухе, для системы значения не имеет.

хе-хе приспособить пожарку под теплицу это пять!
пойду цены поузнаю.

BM8036 от мастеркит. многие на теплицу ставили.

Ориентировочная розничная цена: 3500 руб + 290 руб
http://www.masterkit.ru/images/sets_big/bm8036.jpghttp://www.masterkit.ru/images/sets_big/box-g100.jpg

mutny,
ну ты просто прелесть..... знаешь что нужно огородникам....:ej: а охрану от кротов тоже поставишь?

Оффтоп

С уничтожением на месте:cd:

И ещё что бы помидоры скидывали сообщение, когда созреют :)

ага..особенно когда их несанкционированно срывают..)

все что угодно - лишь бы денег хватило

читаю и думаю, что насколько я тупой в этом всём...

sanyok,
я тоже читаю это как инопланетное послание...

вот и я о том-же, что готовое решение отсуствует, а потребность есть.

Дистанционный мониторинг по принципу системы кота Леопольда.

Термометры (воздуха и почвы), гигромер (или как он там обзывается влагомер), а так же сигнальные лампы (светодиоды) различных клапанов и реле (подача воды, открытие форточек, включение вентедляторов и прочее...) вводим локально в одно место площадью эта с 0,3 кв метра. Берём древнию аналаговую кассетную видеокамеру ( спозиции дешивизны) и ставим её во влагозащитном боксе так, что бы наблюдать одной картинкой показания всех индикаторов.

кактусисты пользуются комнатными тепличками для проращивания и раннего содержания сеянцев. типо вот этой:
http://cactuslove.ru/phorum/addon.ph...,file_id=88262 http://cactuslove.ru/phorum/addon.ph...,file_id=88263 http://cactuslove.ru/phorum/addon.ph...,file_id=88264

---------- Сообщение добавлено в 13:48 ---------- Предыдущее было в 13:35 ----------

себе я смастерил вот так, внутри ящика 78*25*33см, отражатель под 2*18 вт. люминисцентных лампы:
http://siargy.narod.ru/kaktus/tpl3.jpg http://siargy.narod.ru/kaktus/tpl5.jpg

---------- Сообщение добавлено в 13:57 ---------- Предыдущее было в 13:48 ----------

Теперь о контроллере - у него должно быть 2 функции:
1. управление освещением - днем включили, вечером выключили.
2. термостат - поддержание температуры 30..35С днем, 20..25 ночью.

Scorpy, что за материал на фото tpl3.jpg и как его гнули?

алюминиевый лист, гнул на уголках вручную
http://siargy.narod.ru/kaktus/tpl1.jpg http://siargy.narod.ru/kaktus/tpl2.jpg

Я такой контроллер поставил в квартире, на управление тремя контурами теплых полов. Работает постоянно (24x7) без перебоев уже два года.

нашел на к-лаве фаната светодиодного освещения в тепличке
http://cactuslove.ru/phorum/addon.ph...,file_id=90973 http://cactuslove.ru/phorum/addon.ph...,file_id=90975 http://cactuslove.ru/phorum/addon.ph...,file_id=90977

прикрутил лампы, дроссель, недоделанный тепличный контроллер. пока-что вклюает свет днем и показывает температуру. ночью в комнате 20-22, днем под лампами около 30. посеял немножко кактусов.
http://siargy.narod.ru/kaktus/imgp2966.jpg http://siargy.narod.ru/kaktus/imgp2964.jpg

не, не надо, весной буду перцы сеить)

После лазания по сайту Курдюмова, загорелся автоматизацией без применения электричества, хоть гидравлика и механика, не совсем моё, в отличиии от электроники

нашел интересную темку - в тепличке автоматизированно поддержание температуры и полив.
http://cactuslove.ru/phorum/read.php?20,83321,page=all
несколько миниатюр:
http://cactuslove.ru/phorum/addon.ph...,file_id=20405 http://cactuslove.ru/phorum/addon.ph...,file_id=20411

а места почти не осталось((( надо еще одну делать:cl:
в левом углу ямс всходит)
http://siargy.narod.ru/kaktus/imgp3210.jpg

Посеял на рассаду 11 марта, просто воткнул семена во влажную землю:
помидорки взошли на 4-8 день,
баклажаны дружно вылезли на 7-9
перчики начали всходить на 8-й день.
http://siargy.narod.ru/stroim/imgp3221_r.jpghttp://siargy.narod.ru/stroim/imgp3225_r.jpg
http://siargy.narod.ru/stroim/imgp3226.jpg

---------- Сообщение добавлено в 09:08 ---------- Предыдущее было в 08:28 ----------

Еще сделал нижний подогрев "теплым ковриком".
http://siargy.narod.ru/stroim/imgp3111r.jpg
Алгоритм работы уже написал, осталось отладить и проверить)

Scorpy, опыты с применением ИК-светодиодов не приводили на предмет их эффективности на рассаду?

даже не задумывался о такой проблемме)))

Scorpy, так сие ж не проблема, а типо стимулятор роста. Что-то всплывает в подсознании о прочтении инструкции инфракрасной лампы (обычной накаливания).
Давно было, могу и заблуждаться

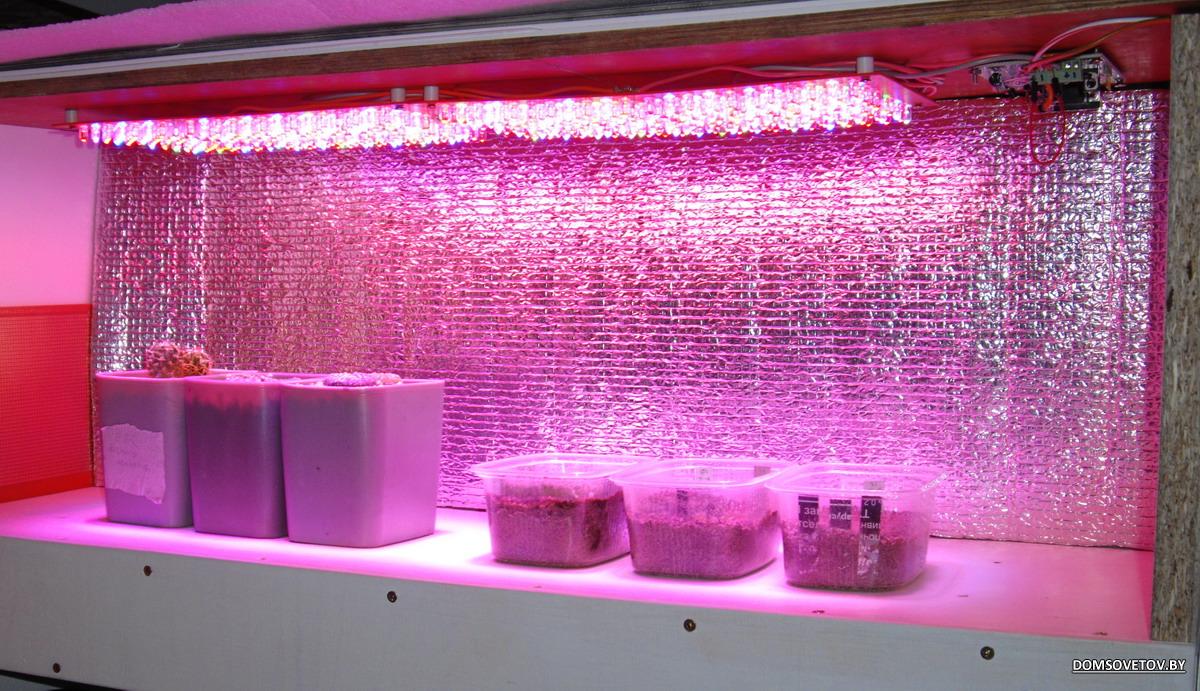

Продолжаю экспериментировать со светодиодным освещением - пристроил 2-й этаж к комнатной тепличке:
http://www.domsovetov.by/imagehostin...c78808ce36.jpg

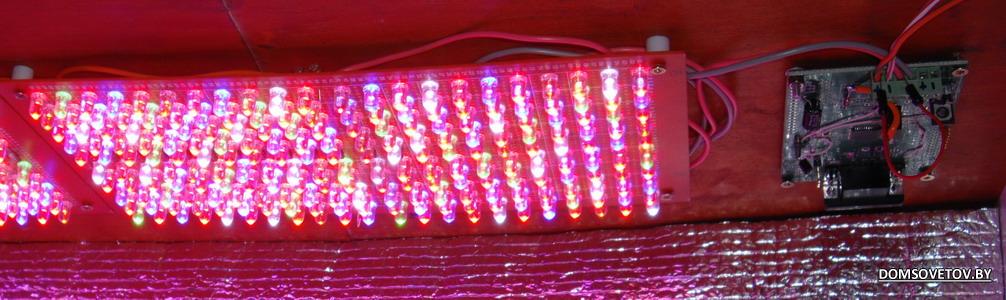

В панели 22 ряда по 10 свд. для расширения спектра добавлены белый и зеленый.
http://www.domsovetov.by/imagehostin...c7992f3f2a.jpg

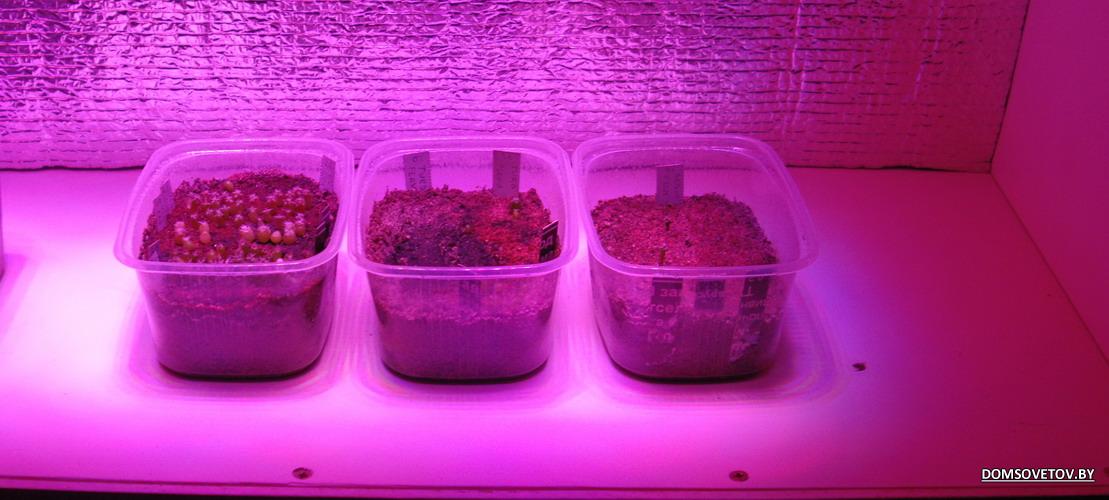

Излучаемый свет имеет малый угол расхождения и направлен строго вниз.
http://www.domsovetov.by/imagehostin...c79b2c0a70.jpg

Купил модуль, сделал адаптер со стабилизатором и драйвером rs422.
есть некоторые особенности, но в целом работает. надо значек блютуза распечатать и приклеить на тепличку, бгг.
http://siargy.narod.ru/stroim/imgp3757.jpg

блок управления форточкой вентиляции в теплице.
http://www.vovka.sv19.com/Teplica-mini

вобще в плане надежности лучше гидравличкские подьемники

Scorpy, есть линейные двигатели . китайские.
недорого и понятно. зачем колхозить..?
покрасил бы что ли ..
электроника -это другой вопрос..термостат можно купить за 10-15 баксов rex100+ТТР и все дела.
