Камин своими руками


Стройка движется и подхожу к этапу устройства камина. Прикуплена чугунная топка, осталось подумать как её грамотно зашить.

Выглядеть будет примерно так:

http://www.domsovetov.by/imagehostin...4d3a44b58f.jpg

Я так понимаю что у меня 2 варианта: гкл с минватой и суперизол.

Что будет практичней/проще/дешевле/лучше?

Славка, сорри, что влажу. Ты уверен, что тебе нужен этот дровник внизу?
По опыту многих - страшный пылесборник.

не уверен, но красиво :))

он будет скорее всего декоративным, чем действующим

ты ещё магнезитовыми плитами зашей.....

это сарказм или предложение?

зашить можно вермикулитовыми..можно фиброцементными.
да..пылесборник. ну и что?
а если бабло выпирает - ВХ
любители стерильной чистоты вызывают во мне опасение...
(есть у нас родственники- у них стерильно...оба ги(е)ни(е)кологи...так вот ,сцуко , они всегда рвутся к нам на сходки...хотя я старый грымз , зануда и ..
)
Славка- ДЕЛАЙ. как задолбали типовые каминчики..вот мой проектик..
http://www.domsovetov.by/imagehostin...5616b0fad7.png

---------- Сообщение добавлено в 23:32 ---------- Предыдущее было в 23:30 ----------

магнезит естессно -это шутка юмора.
но разве Славка уже спросил , из чего ему сделать ..а его уже лажанули..-

Вот что я набрасывал.

http://www.domsovetov.by/imagehostin...56cd26580d.png http://www.domsovetov.by/imagehostin...56cceaf114.png http://www.domsovetov.by/imagehostin...56cd5b0c5b.png http://www.domsovetov.by/imagehostin...56cd83ec14.png

---------- Сообщение добавлено в 00:22 ---------- Предыдущее было в 00:20 ----------

Сама идея была взята с этого камина

http://www.domsovetov.by/imagehostin...4bbe68cc4b.jpg

---------- Сообщение добавлено в 00:25 ---------- Предыдущее было в 00:22 ----------

Какая вообще температура воздуха между топкой и облицовкой? Если не качегарить как Корчагин

если есть коты в хате- будут на дрова сцать.
..
а почему не сделать косым..как на фото. (имхо нормально для повтора ..тк цвета в балансе с фактурой и формой...но тебе по комнате виднее+свет..)
(меня жаба душит сделать за камнем сейф или что-нить полезное)..
..
я бы ещё посмотрел варианты. фото в гугле.
всё-таки на всю жизнь...
я завтра подберу цивильные фотки из своего запаса..сож какая идея и пригодится.

sergN, у меня в гостиной строгие прямые линии и углы, поэтому "косина" не катит :(

За насцать на дрова полагается мучительная смерть :))

я на лето убираю все.а зимой часто топим каминчик,поэтому дрова всегда лежат в дровничке под камином

Оффтоп

про пылесборник. у меня наклонный короб со штукатуркой типа- "набросали грязи"..таки его лучше не пылесосить- сразу окуеваешь-скока пыли на наклонной плоскости.

дрова должны быть в доме- 1/ запах при их сушке замечательный
2/ подсушеные меньше дымят.

поддерживаю!

Дрова под камином или в дровнице сбоку выполняют декоративную функцию.Они лежат там для антуража.смысла нет в их использовании.Нет конечно если есть лишнее время и желание на постоянную уборку после каждой протопки тогда конечно можно использовать и дрова из дровницы.Потом,те дрова что храняться на улице не всегда имеют идеальный ,презентабельный вид(там любят жить паучки и собирать всякую фигню в свои сети).
Для каждодневной топки существуют корзины(разного объёма).Принёс,спалил,мусор остался в корзине

подскажите по конструкции!

Как я понимаю каркас из профилей ГКЛ, заклеивается внутри базальтовой ватой Парок или роквул, с фольгой. Чем её приклеивать? Что делать со стыками?

Славка,
убить тебя мало за гипсуху..... даже за одну такую крамольную мысль....:hi:

конечно суперизол.силка или промасил..., зазор см 10... меньше - экстрим для любителей... если гипсуха - зазор лучше больше,ну и пылит она...

я так понял ГКЛ вчерашний день?

суперизола, силки и промасил в Гомеле не видел :(((

Славка, не ну ГКЛ тут низя. ну никак.
есть плитные огнеупоры.
начиная с вермикулитовых плит и этими силками и другими.
зазор штука обязательная+дырка под потолком.
зазор-он не про горючку- кирпич не горит. он -шобы не перекаливать чугунину и облицовку..
современные "силки" сразу клеятся -самонесущие. на них можно и камень клеить и штукатурить.
каркас ..не знаю. по каркасу удобнее всё влеить..но я не знаю как там оно по расширению - порвет потом нафиг. народ подскажет позднее.

Начал строить потихоньку.

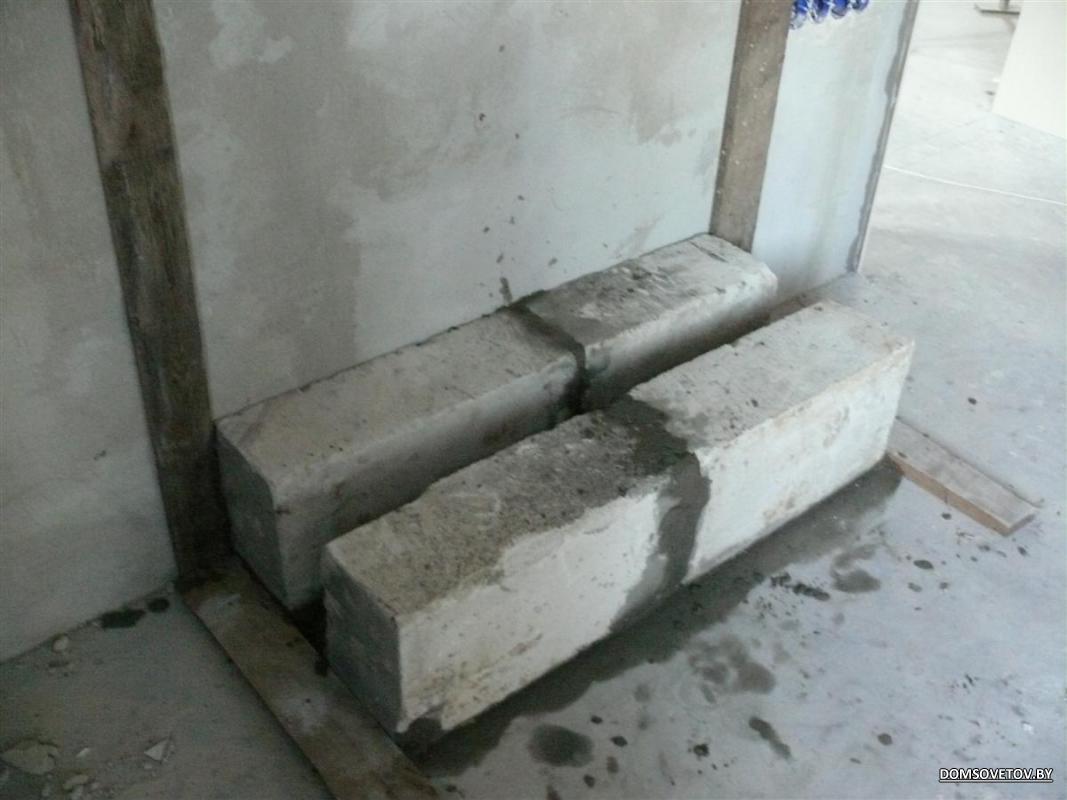

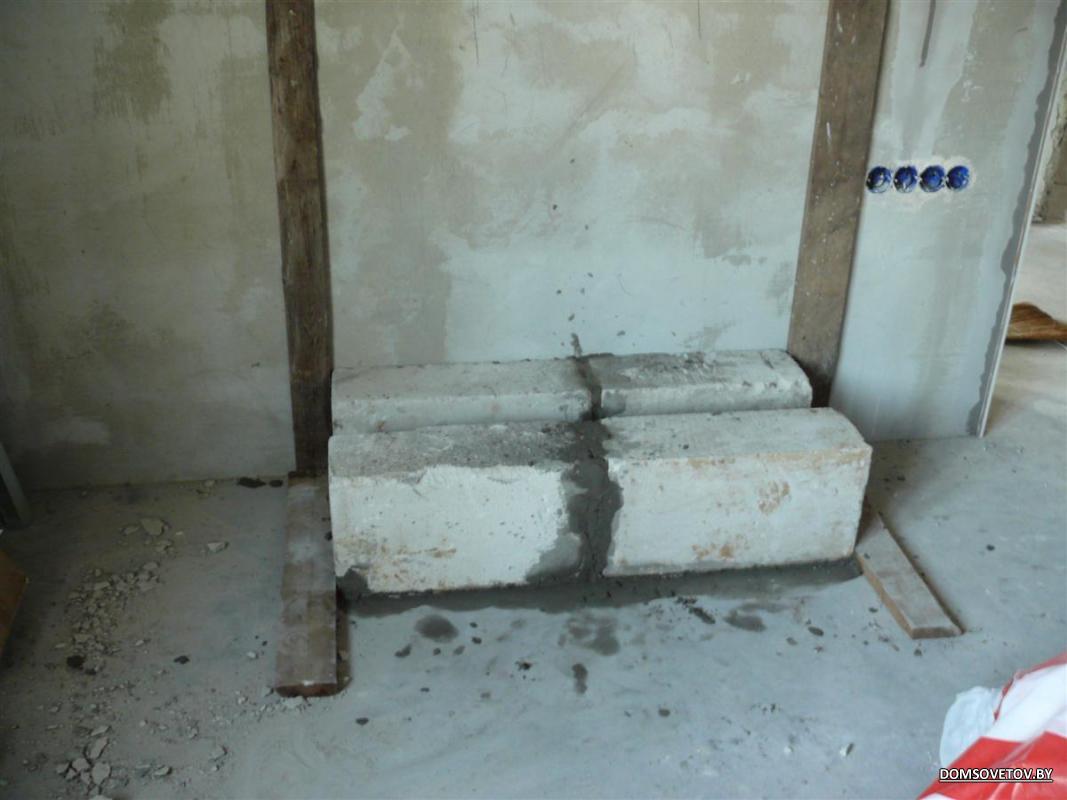

Начинаю с основания

http://www.domsovetov.by/imagehostin...521980587d.jpg http://www.domsovetov.by/imagehostin...5219a0ecc4.jpg

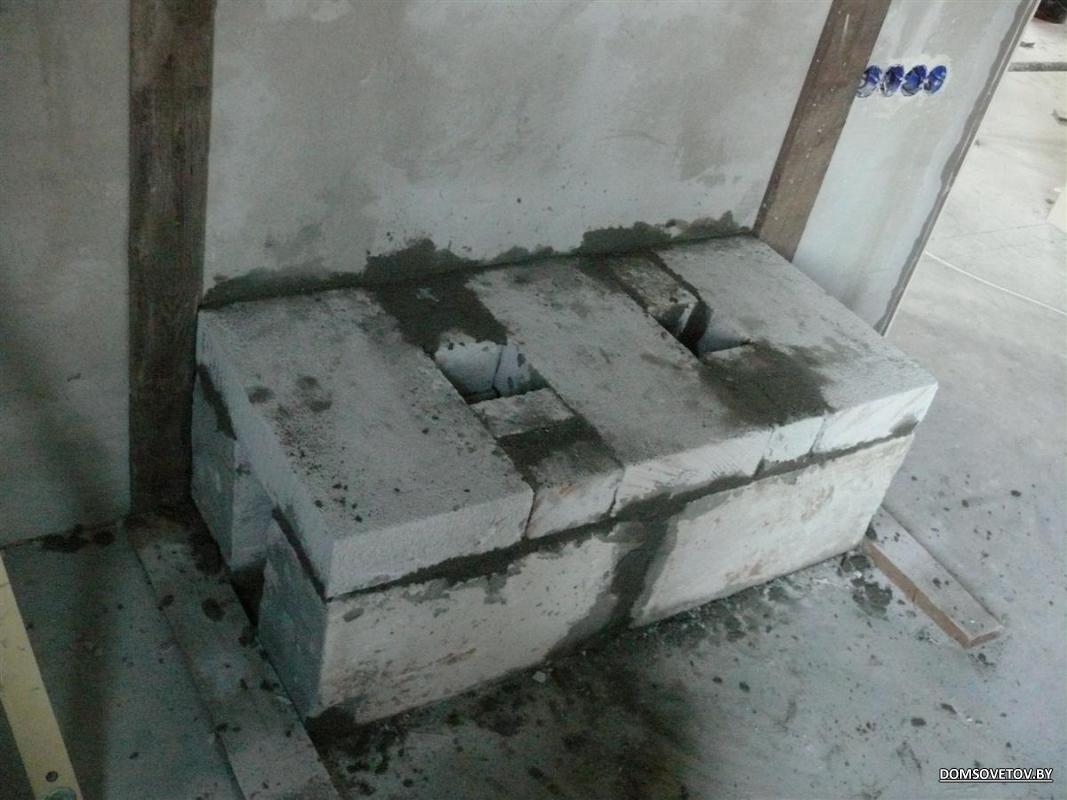

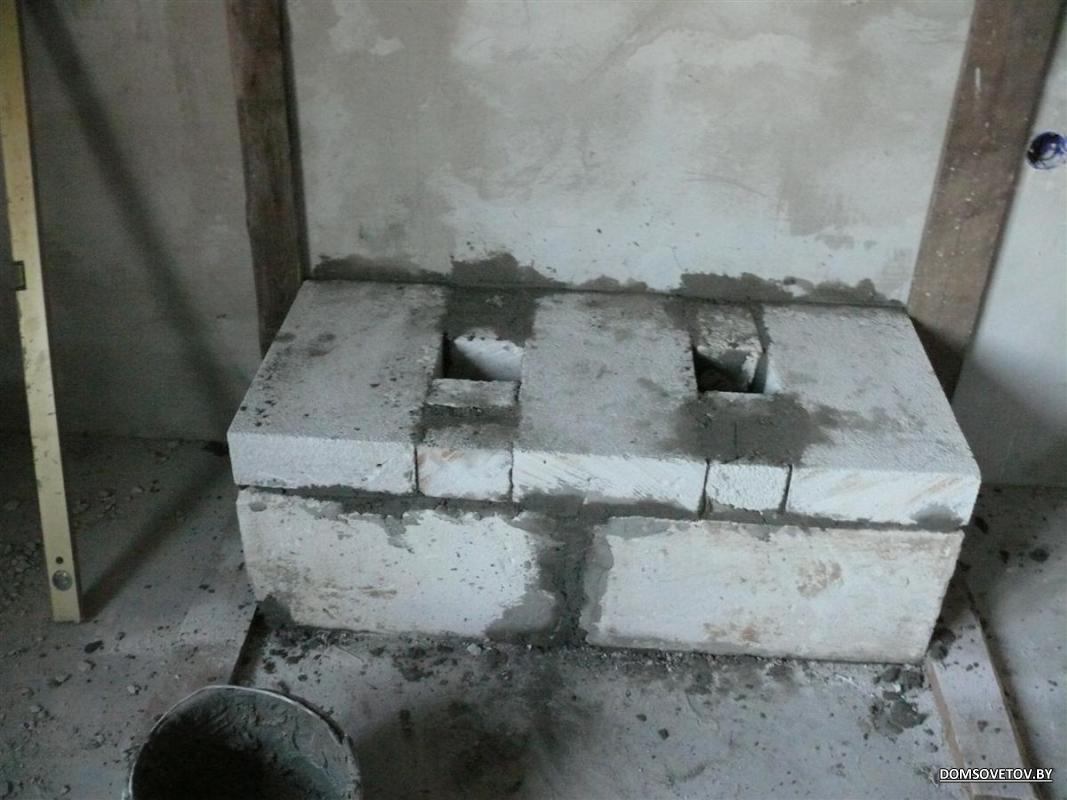

Перекрываю его, сделав забор воздуха снизу. По моим планам воздух будет поступать снизу со стороны дровницы, что позволит отказаться от нижних решёток на внешней стороне. Не нравятся мне эти решётки :)

http://www.domsovetov.by/imagehostin...5219c56156.jpg http://www.domsovetov.by/imagehostin...5219edf0bd.jpg http://www.domsovetov.by/imagehostin...521a16c8ce.jpg

Ну и как без примерки обойтись?

http://www.domsovetov.by/imagehostin...521961796f.jpg

---------- Сообщение добавлено в 22:20 ---------- Предыдущее было в 22:19 ----------

Пока ещё не совсем догоняю как сделать примыкание к топке и перемычку над ней... но ещё вся ночь впереди :)

а полочку слева как будешь крепить?

Полка будет из ГКЛ, ну а профиля на дюбельгвозди

Славка,я верю, все получится хорошо

хоть сам я сложил и разобрал как-то печь-камин в доме, жена чтото побрезговала (городская сильно была на то время)
но верю что твой проект - вполне перспективен.

как твоя супруга думает?

Она в плане стройки не подвергает сомнению мои решения :)

вот это важно
для остального есть мастеркард
))

Продолжим потихоньку ;)

Для облегчения работы поставил профиля маяки

http://www.domsovetov.by/imagehostin...676b63f5f8.jpg

Недостаток дешёвой топки - отсутствие ножек с регулировкой. Пришлось повозиться с установкой на кирпичи ( валялись шамотные под ногами :) ) и регулировкой.
И дальше гоним кладку, ставлю "опалубку" и заливаю перемычку

http://www.domsovetov.by/imagehostin...676b816d8a.jpg

После перерыва на другие работы и обед продолжаем :)

http://www.domsovetov.by/imagehostin...676b9e8cdb.jpg

Теперь наступает время заняться термоизоляцией.
Утеплять буду пенопластом, тк советовали листовой материал.
Шучу :)) Спасибо Истер за некий изолятор, название забыл :))

http://www.domsovetov.by/imagehostin...676bd9ba70.jpg

Монтироваться он будет с внутренней стороны на клей. Термостойкий клей (до 800 градусов) нашёл в Оме. На других "термостойких" клеях максимальная рабочая температура была 70 градусов.

http://www.domsovetov.by/imagehostin...676bc13aac.jpg

Перед применением надо испытать! Приклеиваю к нему кусочек газосиликата...

http://www.domsovetov.by/imagehostin...676bf38877.jpg

Пробую оторвать.. хренушки... За закрученный шуруп привязал 5 кг ведро с клеем

http://www.domsovetov.by/imagehostin...676c0efa20.jpg

Хоть бы хрен! :)) Эток кусочек газослиликата я и ковыряя не смог отрвать, просто пороскрашивал ГС.
Раз испытания прошли удачно, то приступаем к работе. Мажем клей не жалея :))

http://www.domsovetov.by/imagehostin...676c2df07e.jpg

Чуток приклеил...

http://www.domsovetov.by/imagehostin...676b481893.jpg

Что касается работы с этим изолятором... в принципе легко обрабатывается, ножовка с мелким зубом в нём слегка вязнет, работать нужно соблюдая осторожность, тк довольно хрупкий.

Дальше наше дело труба :)
Точнее дымоход... Два куска трубы и колено из стали 2 мм диаметром 200, стоят в магазине чуть больше сотки баксов и привозят тока на заказ в течении пару недель :((( Колхоз, а не город :(

На дворе в металлоломе присмотрел трубу :) Измерил, по внутреннему диаметру 210 мм, толщина стенки 4-5 мм. Появилось желание сварить дымоход из неё. Думаю что 5 мм между трубами как нибудь уплотню.

Славка, а на проспекте Октября в пожарном институте смотрел? У них раньше трубы были из чернухи по смешным ценам. Диаметры 100 и 150 были 200 не смотрел.

Там трубы из чернухи толщиной 0,5 мм, сделанные на коленке с завальцовкой.

Как правильней сделать дымоход?
Угол 45" и труба



Или сначала труба, потом угол 45" и опять труба?

Длиннее труба-больше тепла,лучше для работы камина(дальше препятствие для дыма)

У меня камин не для отопления, поэтому получаемое тепло даже не плюс. А вот работа важна

А что религия не позволяла выложить облицовку с шамота,получили бы теплоёмкую конструкцию(извиняюсь за ругательное слово).Утилизировали бы часть тепла.Полтора часа работы камина и облицовка превращается в печку с тёплой поверхностью .Дорого шамот на ребро(65мм) можно взять шамот 40мм.Вот похожий пример
http://www.domsovetov.by/imagehostin...7356c668d3.jpghttp://www.domsovetov.by/imagehostin...7359817156.jpg
Более подробно http://www.forumhouse.ru/threads/247313/page-16
Можно взять ещё тоньше кирпич(обычный шамот распилить вдоль будет 30мм) и не думаю что это будет намного дороже чем по той схеме что делаете Вы

Утеплитель клеим обычным(плиточным) клеем ,между утеплителями-термостойким.

Попробую ещё раз :) Мне не нужен камин для отопления и я не собираюсь топить им дом.

Зы. И почему все советы идут уже после изготовления, а не когда вопрос задавался...

Попробую ещё раз.Что бы не было лишнего тепла его надо утилизировать(в теплоёмкую облицовку.Об этом говорилось тысячу раз )
ПС.Лучше один раз сделать по нормальному ,чем потом мучиться постоянно при протопке камина.А вообще теплоёмкая облицовка это то что лежит на поверхности при утилизации тепла.На всё остальное надо больше инфы.

Я уже перелаживать не буду, буду мучатся при истопке три раза в год.
На сегодняшний день меня интересует вопрос по дымоходу и не хочется получить на него ответ как на вопрос про камин, через 20 дней, когда уже неактуально будет.

А то потом ещё окажется, что и фундамента нет и дом придётся перестраивать...

Самое стрёмное место в камине-перемычка.Развалится не сможет а вот треснуть запросто.Требуется хорошее утепление+хороший вент зазор.Природа трещин такова.Эта часть наеболее подвержена нагреву как изнутри так и с наружи(лучистым и тепловым)Так как у Вас перемычка в монолите при нагреве она будет давить на боковые стенки(более холодные)

Дымоход в монолите(сварной) тоже не гуд.При нагревании он будет удлиняться и может двигать топку)
http://www.domsovetov.by/imagehostin...7676c6ff47.jpg

С этим там проблемы. Чтобы сделать большой зазор, да ещё и утеплителя максимум запихнуть, то надо топку внутрь сдвигать сантиметров на 10.

Сейчас реальное расстояние от колпака топки до перемычки около 1 см.
Не понимаю как увеличить его не сдвигая топку внутрь



Принято. Думаю что нежёсткая заделка в кирпичную трубу должна это не допустить. Ещё вариант есть титановая гофра, но чёто в параллельной теме все против неё

Всё что выше топки мне ни разу не приходилось делать из газосиликата(там всегда проблемы с растояниями а г/с в 100мм это большая роскошь для облицовки)

Надо уменьшать толщину отделки(облицовки)
ПС.Смысла делать выше топки г/с не вижу никакого.Чисто конструктивно там нет и не будет прикладываться таких усилий что бы делать такой конструктив.Для Вашего случая утеплитель +ГК(ровно и быстро и минимум гемора)
ПС.ПС.Гофра на камин считается не гуд,но знаю камины где она работае более 10лет и не по 3 раза в год.
В Москве пришлось сдавать камин с дымоходом по временной схеме(самая галимая оцинковка от камина и через крышное окно) топил 5раз,по Вашему летоисчислению почти 2года
http://www.domsovetov.by/imagehostin...7c6ac14886.jpghttp://www.domsovetov.by/imagehostin...7c6c887bec.jpg

Перемычка толщиной 6 см, газосиликат запилен под углом с 10 на 6 см. С внутренней стороны приклеен изолятор 3 см, но практически над самой топкой его пришлось запиливать до одного см :(
А ещё прикинул, что ещё для шибера придётся подпиливать.

Вариант бурить перемычку.... Ок. А из чего её тогда делать? Могу склеить изол в два слоя, будет 6 см, но **** хрупкий он без защиты.

Снизу перемычки надо дать утеплитель и тогда всё будет гуд

---------- Сообщение добавлено в 22:37 ---------- Предыдущее было в 22:32 ----------

Я бы на боковые опоры (столбики)положил бы прист. профиль в него вставил бы изол 3см.Получил бы достаточный зазор межды топкой и утеплителем

Пристенный профиль от гипсокартона?

http://www.domsovetov.by/imagehostin...7cd34db731.jpg

А то что он металлический потом не станет косяком? Ведь его придётся плиткой прикрыть
