Андрей.80, я рисовать не умею красиво... Вечерком попробую хоть словами обрисовать...

Андрей.80, я прорисовал в теме про приямок
http://www.domsovetov.by/showthread....E8%FF%EC%EE%EA

Начал было я клеить блоки дальше, подошёл к перемычке из висящих блоков, смотрю, а уровень меня совсем не радует. Блок заваливается на улицу. Разбираюсь. Трещина по шву раскрывается вниз. Всё таки не выдержала зимы моя импровизация. Сломал я на фиг эту самодеятельность. Эркер тоже постигла такая же участь.



http://www.domsovetov.by/imagehostin...fffa74ec35.jpghttp://www.domsovetov.by/imagehostin...fffa33464c.jpghttp://www.domsovetov.by/imagehostin...fffab6bcfd.jpghttp://www.domsovetov.by/imagehostin...fff9c1bea4.jpghttp://www.domsovetov.by/imagehostin...e8f84325c4.jpghttp://www.domsovetov.by/imagehostin...e8f816fa0b.jpg

Пока решал что делать с перемычками, как их переделать, сделал временную лестницу с первого этажа на второй. Заодно снял опалубку с монолитного участка второго этажа.

http://www.domsovetov.by/imagehostin...e8f8e44d34.jpghttp://www.domsovetov.by/imagehostin...e8f8b0993b.jpghttp://www.domsovetov.by/imagehostin...bf415b0881.jpghttp://www.domsovetov.by/imagehostin...bf418d3ef0.jpghttp://www.domsovetov.by/imagehostin...bf41c61aca.jpghttp://www.domsovetov.by/imagehostin...bf41202f19.jpg

Подумав что же делать с оконными перемычками , решил залить бетоном. Самый быстрый и недорогой способ ускорить стройку. Собрал щиты, соорудил опалубку и залил бетоном вровень со щитом опалубки. Чтобы поверх бетона вновь начать класть блоки на клей вровень с остальной кладкой.

http://www.domsovetov.by/imagehostin...e8fe40ced4.jpghttp://www.domsovetov.by/imagehostin...e8f9baadd9.jpghttp://www.domsovetov.by/imagehostin...e8f970e34b.jpghttp://www.domsovetov.by/imagehostin...e8f9220464.jpghttp://www.domsovetov.by/imagehostin...e8fe074201.jpg

Для подачи вёдер с бетоном, сварганили не большой блочёк. Всё же легче чем по лестнице лазить.

http://www.domsovetov.by/imagehostin...e8fed92638.jpghttp://www.domsovetov.by/imagehostin...e8fea15b78.jpg

1.блоки и кирпич должны иметь перевязку в примерно 50% длинны
2. сильное))) армирование перемычки.

sanyok, сейчас была идея сделать такую перемычку. Проштробить блоки и вложить в раствор арматурину. Думаю что стояла бы, но нужно время чтобы раствор набрал крепость, потом эту балку надо очень аккуратно перенести в ВЕРТИКАЛЬНОМ !!! состоянии и уложить. Время, на это всё нужно время. Да и не важен внешний вид, всё равно под штукатурку фасад. Смысл так извращаться? Не много потеряю в утеплении этого участка стены. В общем это был эксперимент. На себе. Провалился.

http://www.domsovetov.by/imagehostin...011d70ce3f.jpg

Вот такие получились перемычки. Так спокойнее. Жаль потерянного времени из-за экспериментов.

http://www.domsovetov.by/imagehostin...d0adfc0ba5.jpg

http://www.domsovetov.by/imagehostin...d0ae3a9b53.jpg

---------- Сообщение добавлено в 21:19 ---------- Предыдущее было в 21:01 ----------

Теперь, после перемычек, приступаем к подготовке кладки первого ряда блоков по перекрытию. Операция можно сказать ювелирная, нужно угадать горизонт при заливке полости между плитами и опалубкой из тонких блоков.
Для перестраховки засверлился в плитах и закрутил саморезы в тонкий блок через деревяшку. Мало ли чего.
После заливки, через пару дней затёр рубанком выступающий раствор и проверил плоскость уровнем. Конечно на 100% не угадал, но эту погрешность легко нивелировал более толстым слоем клея при кладке первого ряда.

http://www.domsovetov.by/imagehostin...d0aeab82e5.jpghttp://www.domsovetov.by/imagehostin...d0aede5969.jpghttp://www.domsovetov.by/imagehostin...d0af246e6e.jpghttp://www.domsovetov.by/imagehostin...d0af70a448.jpg

---------- Сообщение добавлено в 21:22 ---------- Предыдущее было в 21:19 ----------

Между делом, бензорезом вырезал в плите проход для дымохода камина.

http://www.domsovetov.by/imagehostin...d0adc3d624.jpg

---------- Сообщение добавлено в 21:27 ---------- Предыдущее было в 21:22 ----------

Уложил первый ряд блоков и не задерживаясь проармировал его. В дальнейшем буду армировать каждый третий ряд.
http://www.domsovetov.by/imagehostin...d0bd7e1440.jpghttp://www.domsovetov.by/imagehostin...d0bd2857a4.jpghttp://www.domsovetov.by/imagehostin...d0bc32cf62.jpghttp://www.domsovetov.by/imagehostin...d0bc7d02cd.jpghttp://www.domsovetov.by/imagehostin...d0bcd1bc38.jpghttp://www.domsovetov.by/imagehostin...d0afa53552.jpg

а зачем?

Как обычно, эркер откладываем на последок. Замеры и зарезки отнимают много времени. Сначала я повырезал все загогулины, а затем одним махом приклеил.

http://www.domsovetov.by/imagehostin...d0c4b9b1c3.jpghttp://www.domsovetov.by/imagehostin...d0c482e76a.jpg

---------- Сообщение добавлено в 21:33 ---------- Предыдущее было в 21:31 ----------

Как бы перестраховываюсь.

А промерзать не будет от такого армирования? Получается практически с улицы внутрь лежит арматурина - мостик холода думаю обеспечен. Если бы просто лежала арматура вдоль плоскости стены, то одно дело, а тут на поворотах получается идет через стену.

главное чтобы был армопояс, и армопояс под муэрлат с заходом на стены

Прямые участки стен растут быстро, а мои капризы не очень.
Окна эркера.

http://www.domsovetov.by/imagehostin...d0c584db33.jpghttp://www.domsovetov.by/imagehostin...d0c542a78b.jpghttp://www.domsovetov.by/imagehostin...d0c4fda14e.jpghttp://www.domsovetov.by/imagehostin...d0c4fda14e.jpg

---------- Сообщение добавлено в 21:43 ---------- Предыдущее было в 21:39 ----------

Может и будет мостик, но всё ж меньше чем с кладкой на раствор и кладочной сеткой. Позже буду утеплять стены и на эти пробелы можно не обращать внимание.

---------- Сообщение добавлено в 21:46 ---------- Предыдущее было в 21:43 ----------

Арм.пояс тоже будет.

---------- Сообщение добавлено в 22:11 ---------- Предыдущее было в 21:46 ----------

На данный момент подошёл к оконным перемычкам. Буду лить также как и на первом этаже. Только не большой нюанс, четыре ряда блоков- это метр высоты до подоконника, по мне как-то высоковато. Поэтому я зарезал зону опирания перемычки ниже на 10см. Позже, при установке окон, запилю низ оконного проёма на те же 10см..

http://www.domsovetov.by/imagehostin...d0d047b645.jpg

После мучения с мытьём рук перед обедом и после работы, решил сваять умывальник.

http://www.domsovetov.by/imagehostin...d0d1541963.jpg

Подойдя к арм.поясу, решил проверить высоту углов, что я там настроил за два сезона. Честно говоря не знал чего ожидать, но лазерный нивелир показал погрешность 2мм. на одном из углов. Остальные углы оказались одинаковыми.

http://www.domsovetov.by/imagehostin...d0d19346ac.jpg

На закате заметил аномалию, огненную траву.:ai:

http://www.domsovetov.by/imagehostin...d0d1e1c3b0.jpg

Ну вы догадались наверное.

http://www.domsovetov.by/imagehostin...d0d012dc1e.jpg

я нет, что это?

Лазерный нивелир собственно. Это я проверял вертикаль стен, ну и заметил такой эффект от лазера на траве.

Продолжение следует?))

---------- Сообщение добавлено в 12:07 ---------- Предыдущее было в 12:03 ----------

По поводу прорезал бензорезом под дымоход можно подробнее? какие плиты (тип) В центре плиты или сбоку. актуальный для меня вопрос.... голову ломаю)

Mihalich, дымоход у меня должен был проходить в аккурат через одну максротовскую плиту и именно с краю. Дымоход размером 40х40см., от плиты можно сказать ничего не остаётся и я переиграл с раскладкой плит. В результате пришлось резать две плиты но только по чуть-чуть.http://www.domsovetov.by/showthread.php?t=4021&page=18
http://www.domsovetov.by/showthread.php?t=4021&page=19
На рисунках вроде понятно изображено.

Устарели фоточки((

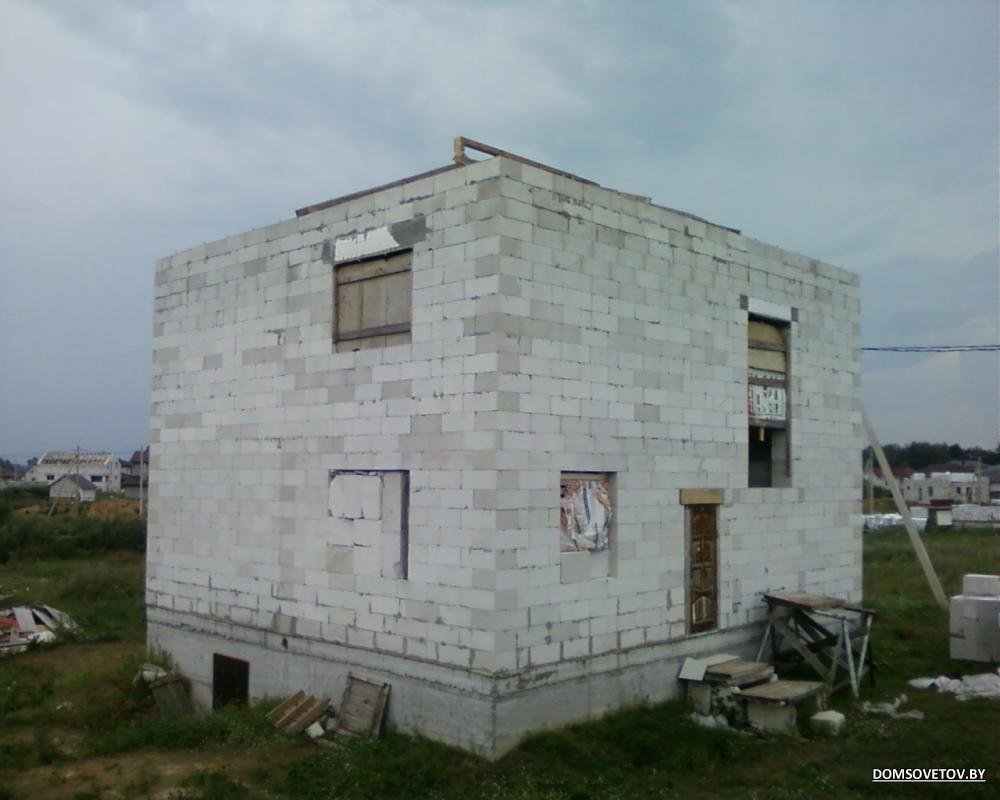

Да, давно не обновлял тему. Заканчиваю стены и готовлюсь к крыше. Времени не хватает, но фотки собираются.:)

Андрей.80, здравствуйте.
очень ваш домик похож на наш. Очень интересно посмотреть какая у вас крыша? Мы только подходим к крыше. На этолй неделе накрываем 2-й этаж. У нас четырехскатка.

яИрина, здравствуйте. Даже забавно получается, и дом похож и стены я вчера закочил, и крыша тоже 4-х скатная.:) Вот жду когда мне деревяшки напилят для стропилки. Надеюсь в этом году накрыться. Да, покрытие будет ЦПЧ от Забудовы, коричневая. Тут выкладывал проект и фасады. http://www.domsovetov.by/showthread.php?t=4021&page=7

У нас тоже стены закончены))) сейчас вентканалы доведем и накрывать плитами будем. А дерево тоже ждем, на этой неделе его напилят, только вот оно же не сухое. Думаем. Накрывать будем металлочерепицей (Польша).
Ну и с крышей тоже думаем у нас она такая.
http://www.domsovetov.by/imagehostin...f7d142ffca.jpg

яИрина, у вас эркер на крыше выполнен "домиком", у меня же эркер будет перекрываться скатом, без теремков. С одной стороны проще стропилка, но сейчас у меня мысли путаются как последний ряд блоков над эркером подрезать под мауэрлат. Буду вспоминать школу с тригонометрией.:) Сегодня забрал первую партию деревяшек, брусы на мауэрлат, подготовил гидроизоляцию (полосками нарезал).

Наверное продолжим. Готовимся к заливке дверных перемычек внутри дома, мастерим подъёмник для бетона.



http://www.domsovetov.by/imagehostin...fa1e1986ad.jpghttp://www.domsovetov.by/imagehostin...fa1db890a2.jpghttp://www.domsovetov.by/imagehostin...fa1e60b8b2.jpghttp://www.domsovetov.by/imagehostin...fa1eb0728f.jpg

И сам результат.
Над этими перемычками будет ещё пару рядов блоков перед арм.поясом.

http://www.domsovetov.by/imagehostin...fa2cc4a382.jpg

По внешним стенам уже можно организовывать опалубку для арм.пояса.

http://www.domsovetov.by/imagehostin...fa2c749bc3.jpghttp://www.domsovetov.by/imagehostin...fa1ef10ec2.jpghttp://www.domsovetov.by/imagehostin...fa1d42e781.jpghttp://www.domsovetov.by/imagehostin...fa1c4e2ac0.jpghttp://www.domsovetov.by/imagehostin...fa1c0a98b0.jpghttp://www.domsovetov.by/imagehostin...fa1c9ba249.jpg

Над окнами перемычки будут выполнены заодно с арм.поясом.

Будучи увлечённым опалубкой и арматурой, забыл про стену лестничного проёма. Вернее не забыл, а был в раздумьях, нужна она или нет. Без стенки получилось бы не жилое помещение, а т.к. нас уже четверо, то стенке- быть.
Сначала подготовил блоки первого ряда, сделал штробы, вырезал четвертину которая упирается в плиту, засверлился в стене под арматуру для перевязки с внешней стеной дома. На форуме уже писАлось что перевязка блоков ГС дело не серьёзное, но я решил вмоноличивать арматуру. Как никак держаться получше будет. :)

http://www.domsovetov.by/imagehostin...fa2bd5d4d0.jpghttp://www.domsovetov.by/imagehostin...fa2b93ccdf.jpghttp://www.domsovetov.by/imagehostin...fa2b1a817b.jpghttp://www.domsovetov.by/imagehostin...fa2aebdda6.jpghttp://www.domsovetov.by/imagehostin...fa2b5118e3.jpghttp://www.domsovetov.by/imagehostin...fa2ab617a6.jpghttp://www.domsovetov.by/imagehostin...fa2a7582f3.jpghttp://www.domsovetov.by/imagehostin...fa3e2763af.jpghttp://www.domsovetov.by/imagehostin...fa3ddb01b0.jpg

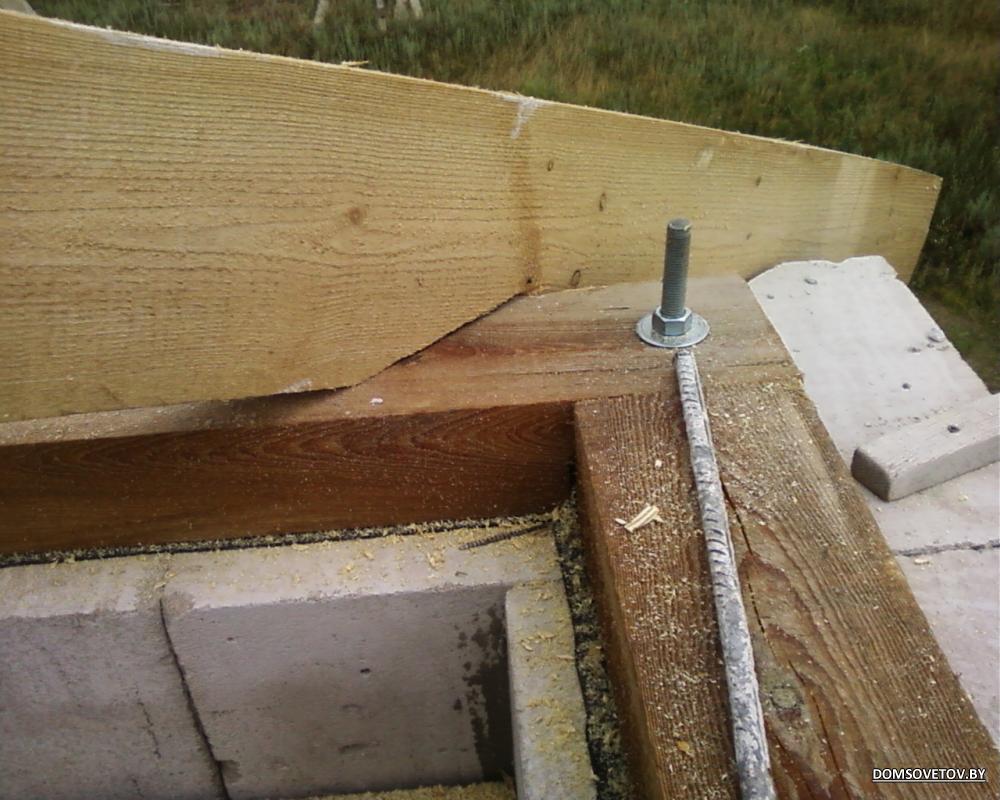

Дальше интересней, арм.пояс и шпильки под мауэрлат. Мауэрлат будет лежать не на арм.поясе, а на двух рядах блоков выше. Поэтому шпилька выбрана длиной в метр, резьба М16. Всего 52 шпильки. Часть куплена, часть изготовлена. Разметил шаг чтобы шпильки не встретились со стропилами, засверлися в блоках для установки шпильки. В начале закрепил угловые шпильки. Придумал как зафиксировать до застывания клея, а следующие под шнур будут заливаться бетоном.

http://www.domsovetov.by/imagehostin...fa3cfa4e3b.jpghttp://www.domsovetov.by/imagehostin...fa3d483259.jpghttp://www.domsovetov.by/imagehostin...fa3ca9ec78.jpghttp://www.domsovetov.by/imagehostin...fa3f112009.jpghttp://www.domsovetov.by/imagehostin...fa461c4a04.jpg

http://www.domsovetov.by/imagehostin...fa458ecaca.jpghttp://www.domsovetov.by/imagehostin...fa45c456dd.jpg

Соседи строящиеся рядом спрашивали что это такое торчит. :)

Перед установкой опалубки на внутренней несущей стене, в предполагаемом санузле нужно устроить вент.канал. Представил себя DOLBO., не надолго :)
Просверлил отвестие своим мегасверлом и вырезал проём.

http://www.domsovetov.by/imagehostin...fa47126e85.jpghttp://www.domsovetov.by/imagehostin...fa46b92cfa.jpghttp://www.domsovetov.by/imagehostin...fa46669caf.jpghttp://www.domsovetov.by/imagehostin...fa3d909b2e.jpg

Потом это будет выглядеть так.

http://www.domsovetov.by/imagehostin...fa62769771.jpg

На очереди арм.пояс. Опять мастерим подъёмник для вёдер с бетоном, ставим освещение и начинаем процесс заливки. За один раз не удалось залить пояс. Растянули это дело аж на четыре дня.

http://www.domsovetov.by/imagehostin...fa458ecaca.jpghttp://www.domsovetov.by/imagehostin...fa47fc3dc9.jpg

Косяк.

http://www.domsovetov.by/imagehostin...fa6220a3d2.jpg

Для дальнейшей кладки блоков на шпильки была придумана машина для сверления :)
Для миксера сваял из прута сверло по ГС. Режущий элемент из куска нержавейки ( жёсткая нержа, не гнётся совсем), из шайб сделал шнек для удаления пыли.

http://www.domsovetov.by/imagehostin...fa6bdd11c9.jpghttp://www.domsovetov.by/imagehostin...fa6c27a704.jpg

Проба пера.

http://www.domsovetov.by/imagehostin...fa62adbf2e.jpg

Сверлит очень легко, давить не приходилось, проваливается под весом миксера.

Дальше сложней. На готовый арм.пояс надо уложить два ряда блоков да ещё и одеть на шпильки. Засада в том, что поверхность пояса далеко не ровная и для кладки нужно её подготовить. Благо что бетона в опалубку лил не через край и в основном не пришлось зубилом сильно сбивать. Но первый ряд потянул много клея. Ещё на несущих стенах в первом ряду блоков нужно было вырезать пустоты для балок чердачного перекрытия.

http://www.domsovetov.by/imagehostin...fa63c1f38c.jpghttp://www.domsovetov.by/imagehostin...fa69a165dd.jpghttp://www.domsovetov.by/imagehostin...fa69e61108.jpghttp://www.domsovetov.by/imagehostin...fa6ad71a79.jpghttp://www.domsovetov.by/imagehostin...fa6b17b2da.jpghttp://www.domsovetov.by/imagehostin...fa714c169a.jpghttp://www.domsovetov.by/imagehostin...fa724e3940.jpghttp://www.domsovetov.by/imagehostin...fa72998dd8.jpghttp://www.domsovetov.by/imagehostin...fa72db2bcc.jpghttp://www.domsovetov.by/imagehostin...fa7733b10b.jpghttp://www.domsovetov.by/imagehostin...fa782b4a2d.jpg

Ещё разок представил себя DOLBO :)

http://www.domsovetov.by/imagehostin...fa710aaf49.jpghttp://www.domsovetov.by/imagehostin...fa70c8bb5e.jpg

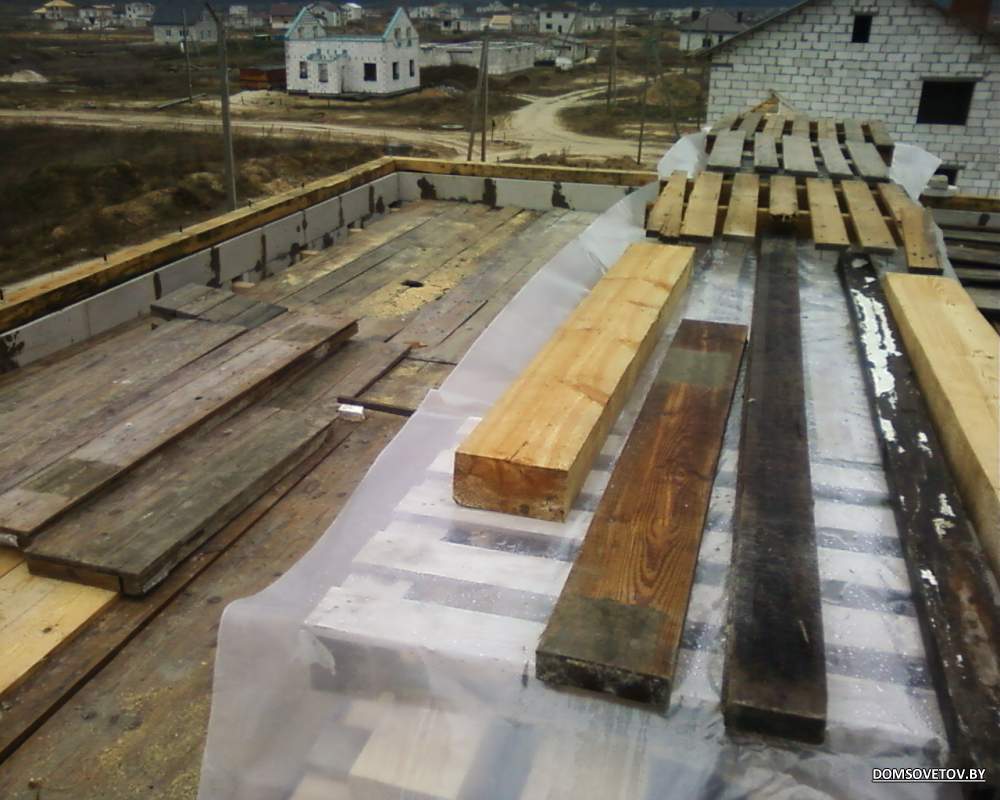

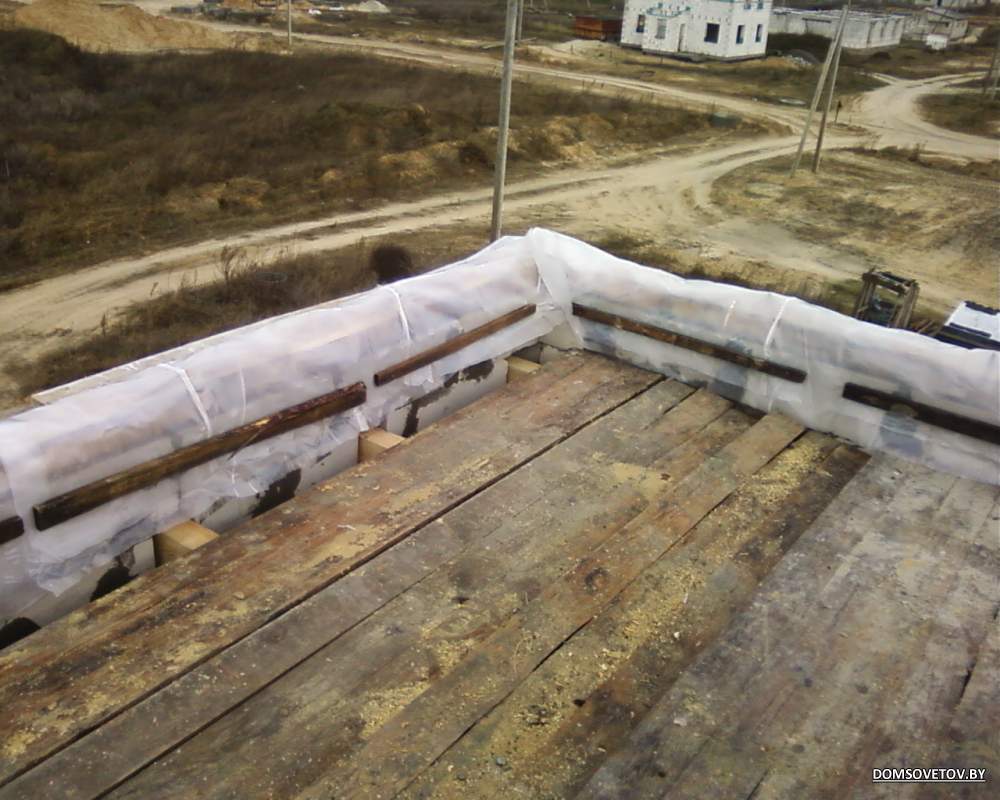

На готовый ряд расстелил гидроизоляцию и уложил мауэрлат и балки чердака.

http://www.domsovetov.by/imagehostin...fab638a603.jpghttp://www.domsovetov.by/imagehostin...fab52b78eb.jpghttp://www.domsovetov.by/imagehostin...fab4e7cb70.jpghttp://www.domsovetov.by/imagehostin...fab49d0b57.jpghttp://www.domsovetov.by/imagehostin...fab3640aa4.jpghttp://www.domsovetov.by/imagehostin...fab3f46090.jpghttp://www.domsovetov.by/imagehostin...fab4437652.jpghttp://www.domsovetov.by/imagehostin...fab3b016dd.jpghttp://www.domsovetov.by/imagehostin...fabf28cf19.jpghttp://www.domsovetov.by/imagehostin...fac04e126e.jpghttp://www.domsovetov.by/imagehostin...fac17ced7f.jpghttp://www.domsovetov.by/imagehostin...faf128c948.jpghttp://www.domsovetov.by/imagehostin...fae3dea019.jpg

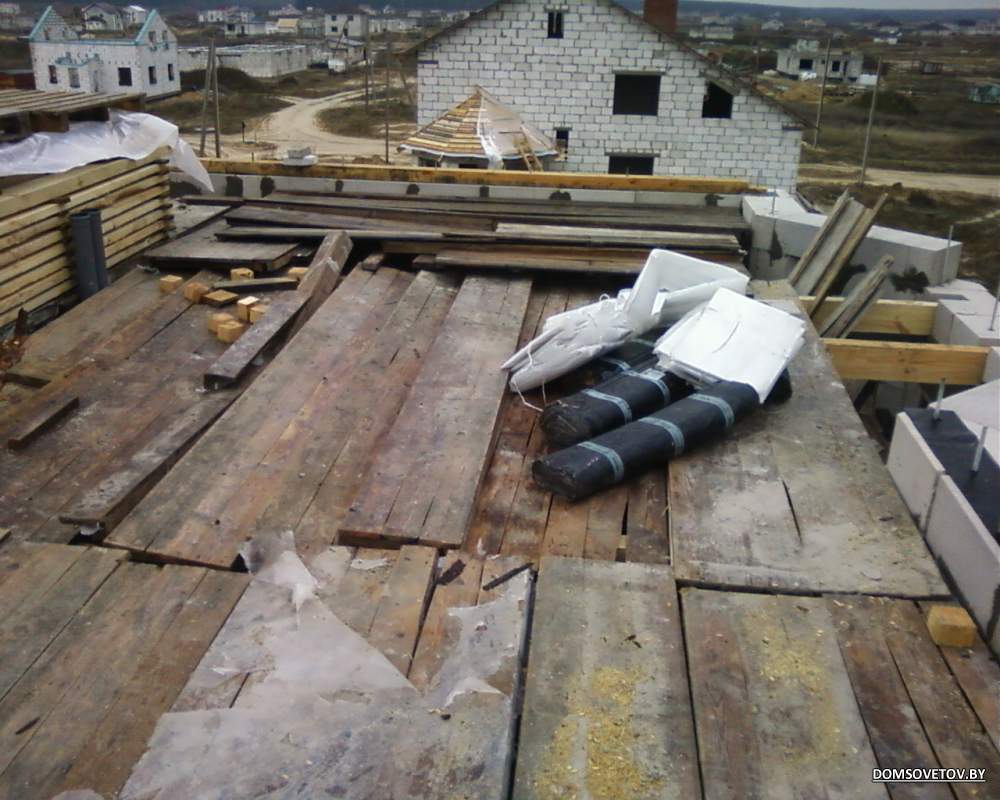

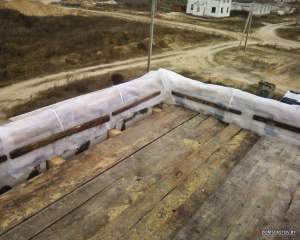

В общем это всё за прошлый сезон, до зимы не удалось сделать стропилку, подвели с распиловкой на 6 месяцев, пришлось поднимать опалубку на верх и стелить по балкам. Позже прибыло остальное дерево и было сложено наверху.

http://www.domsovetov.by/imagehostin...fae43cc72e.jpghttp://www.domsovetov.by/imagehostin...faf25d8411.jpghttp://www.domsovetov.by/imagehostin...faf20c6aa4.jpghttp://www.domsovetov.by/imagehostin...faf2b43d0a.jpg

Пока новый сезон не открывал, весь в работе и заботах.:fo:

У меня в начале строительства дом строился для троих семьянинов, а в процессе численность семьи увеличилась. Теперь планируем для шестерых, но ... Если в кратце, то:
Много детей - это классно!

А чего решил поставить тапер вместо обычного обрезка трубы?

Перестраховался на счёт диаметра вентилятора, если буду устанавливать.

Ну ты и фоткаешь! Ни на одной фотке не нашла своего домика!!!!!!! Умничка! Все сам да сам!!!!!!!!!!!!!!!!!

Андрей.80, балки перекрытия заводятся в стены в обратотанном виде консервирующими составами на длину 750 мм (по науке), причем обрабатывается по четырем сторонам (торец - нет). Обязательно оставить возможность движения воздуха в зоне заделки - не закупоривать. Анкерится тож несколько иначе - на заделанный в стену костыль.

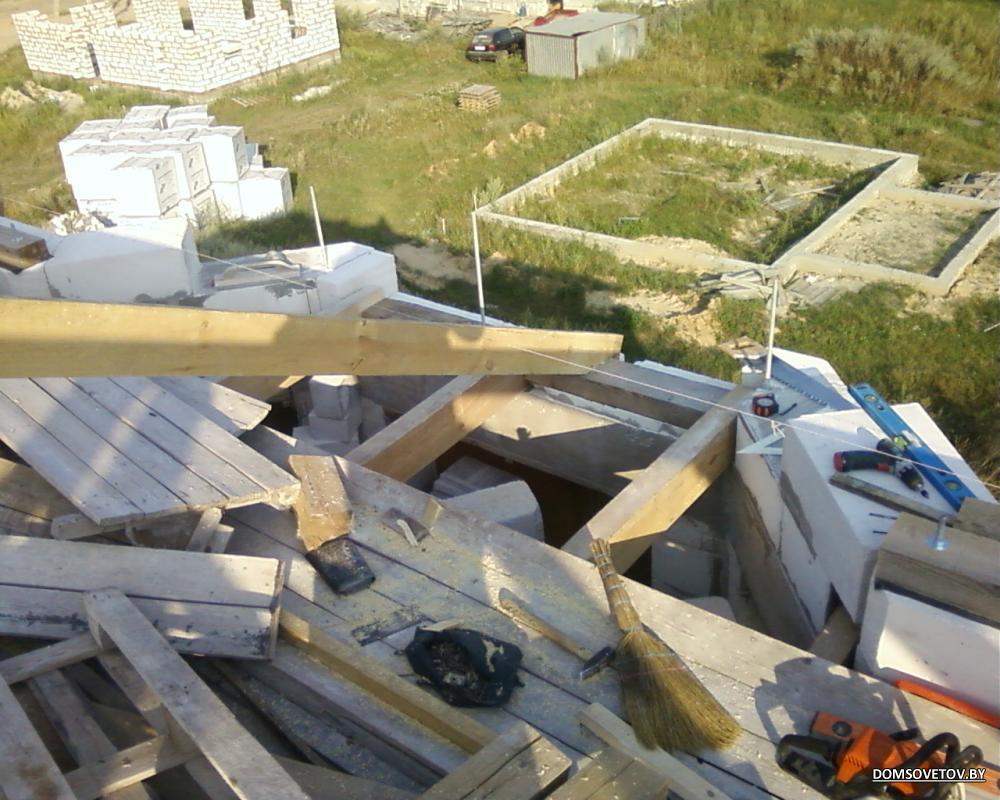

Ну вот я и открыл свой строительный сезон. В середине лета. :) Прибравшись от прошлогоднего мусора приступил к крыше. Очень долго готовился к этой работе, читал литературу, смотрел готовые конструкции стропильных систем и выбирал нужные мне узлы крепления стропил и прочих элементов конструкции. Есть нюансы по прохождению дымохода через конёк.

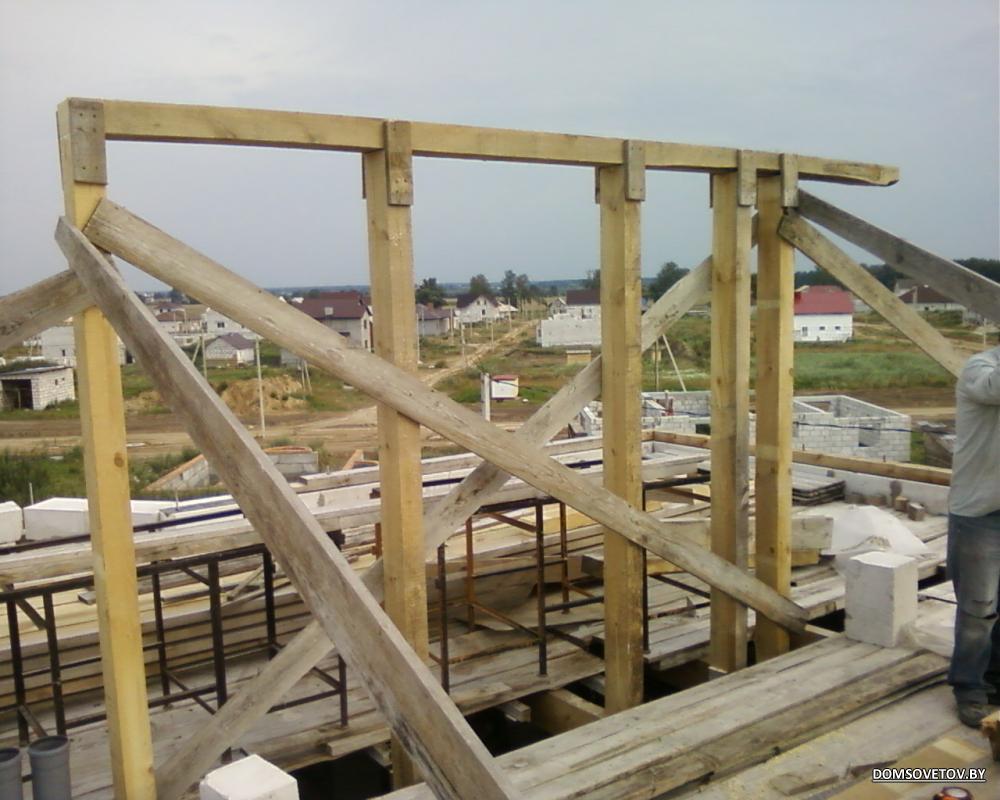

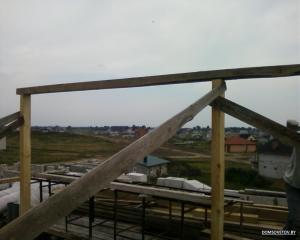

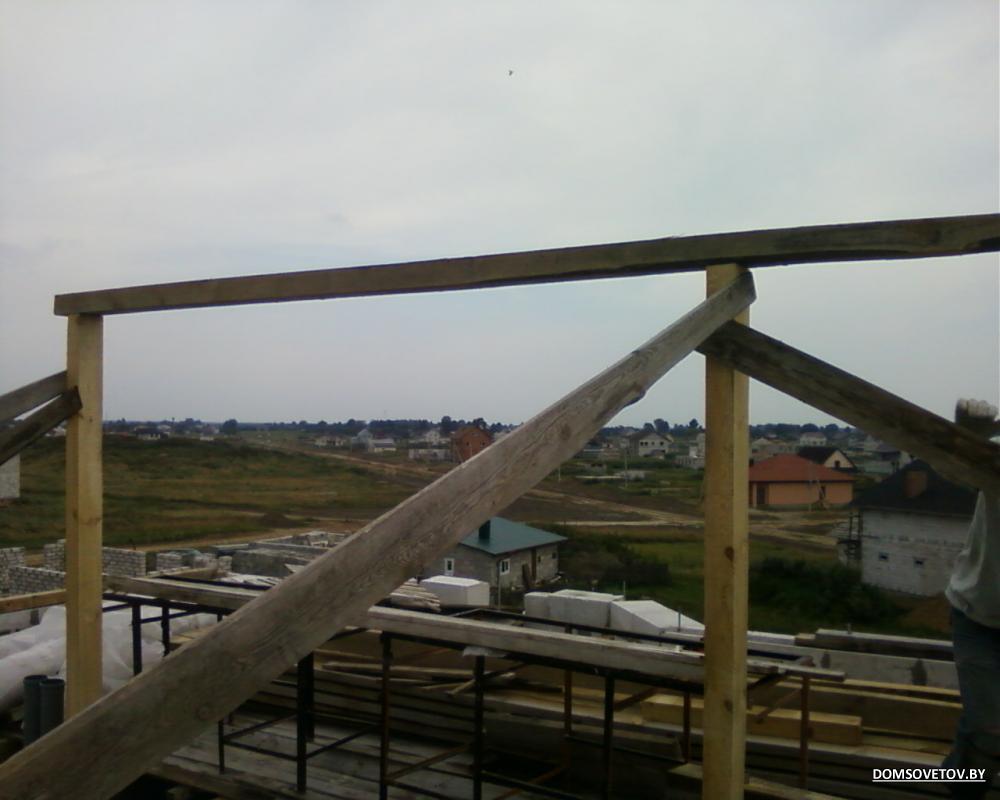

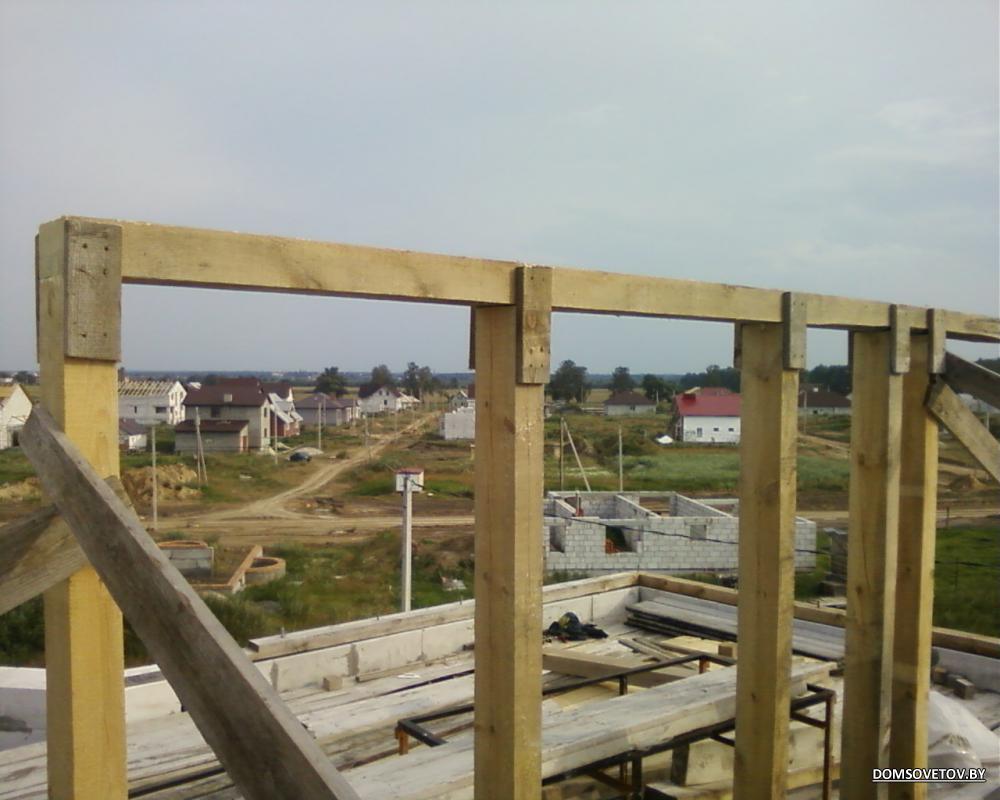

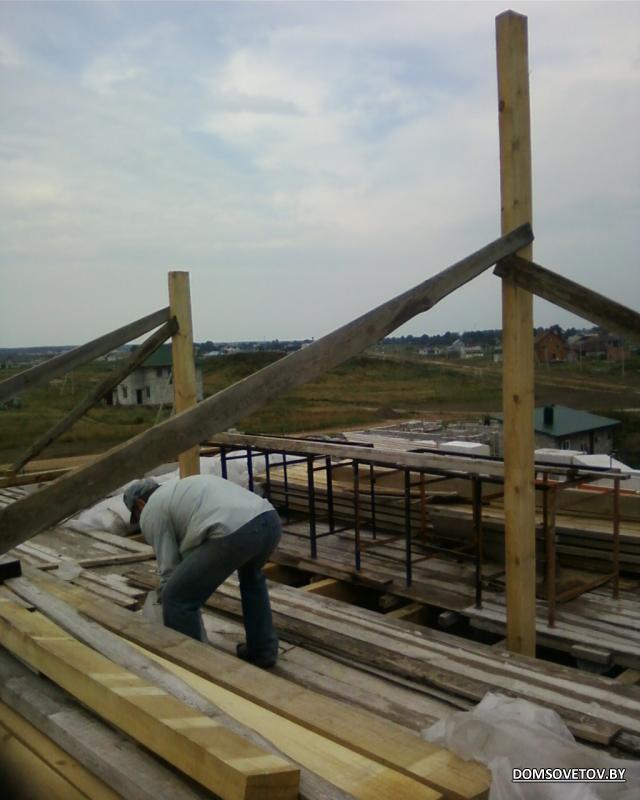

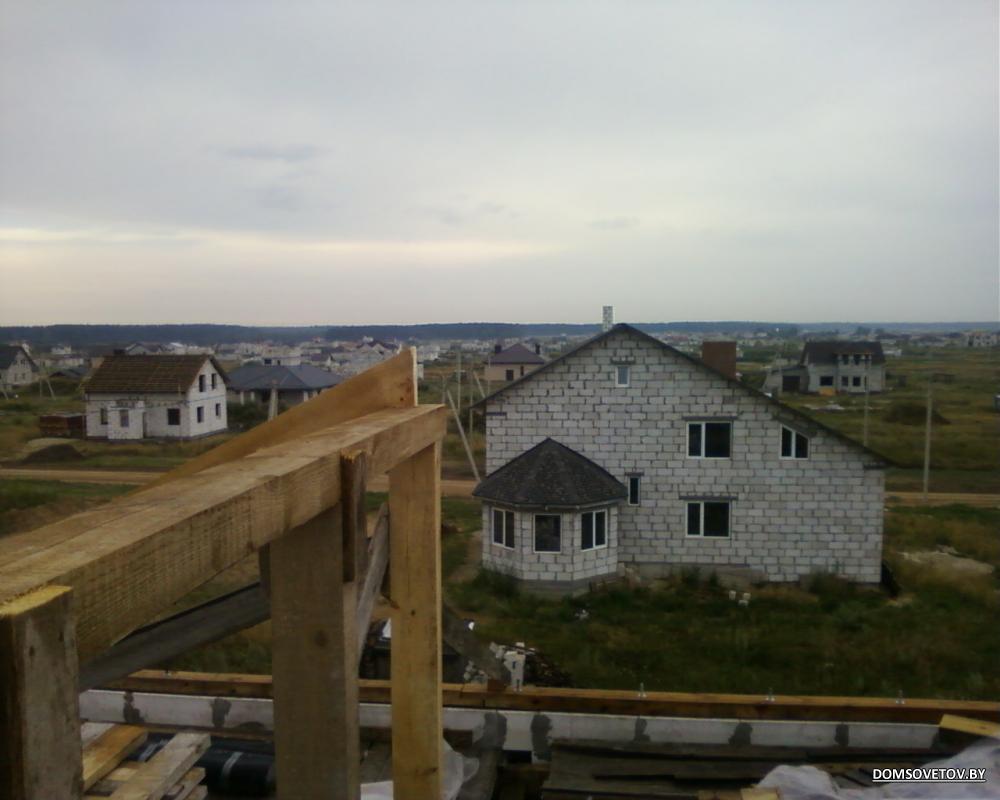

Итак определившись с формой крыши, приступили к возведению. Отмеряли расстояния и размеры много раз, отпилили стойки для конька, выставили их по уровню и закрепили в разных плоскостях чтобы конструкция не шевелилась.

http://www.domsovetov.by/imagehostin...2d6713832c.jpghttp://www.domsovetov.by/imagehostin...2d66c42f20.jpghttp://www.domsovetov.by/imagehostin...2d676b4f4d.jpghttp://www.domsovetov.by/imagehostin...2d67c776c7.jpghttp://www.domsovetov.by/imagehostin...2d6695929d.jpghttp://www.domsovetov.by/imagehostin...2d66620869.jpghttp://www.domsovetov.by/imagehostin...2d6623e11c.jpg

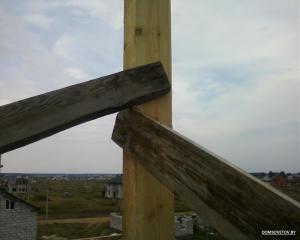

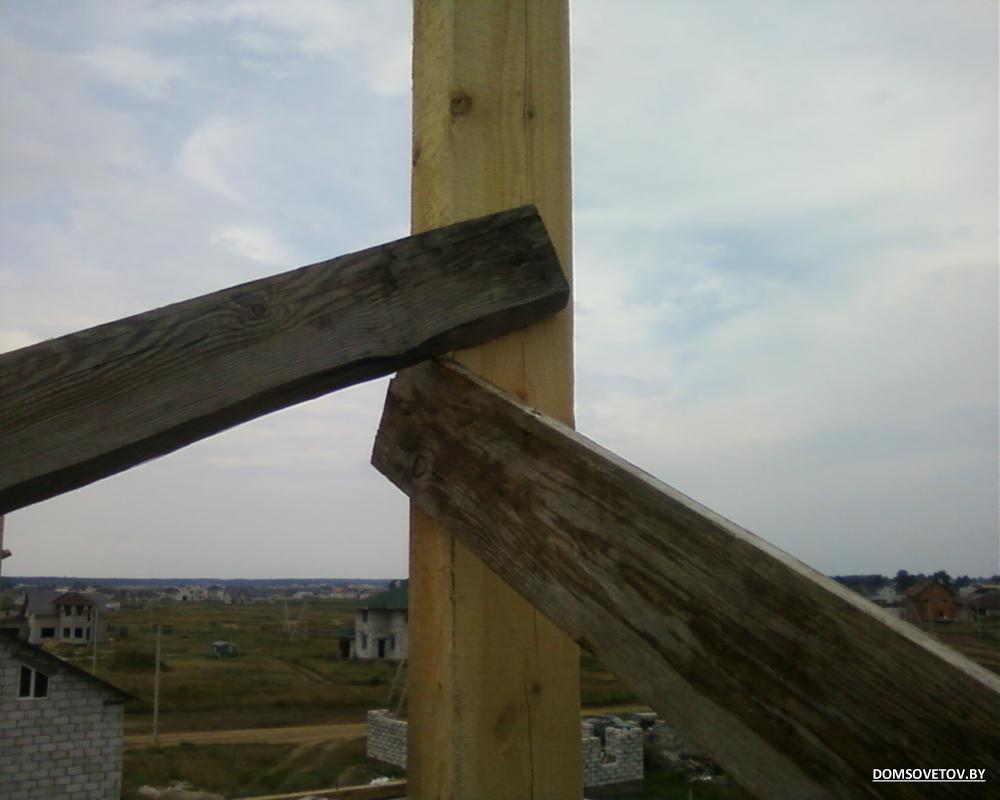

Крепёж временный, пока не соберётся более жёсткая конструкция, затем заменю на мет. уголки и фанерные накладки.
А с земли крыши вообще не видно. :)

http://www.domsovetov.by/imagehostin...2d658982a4.jpg

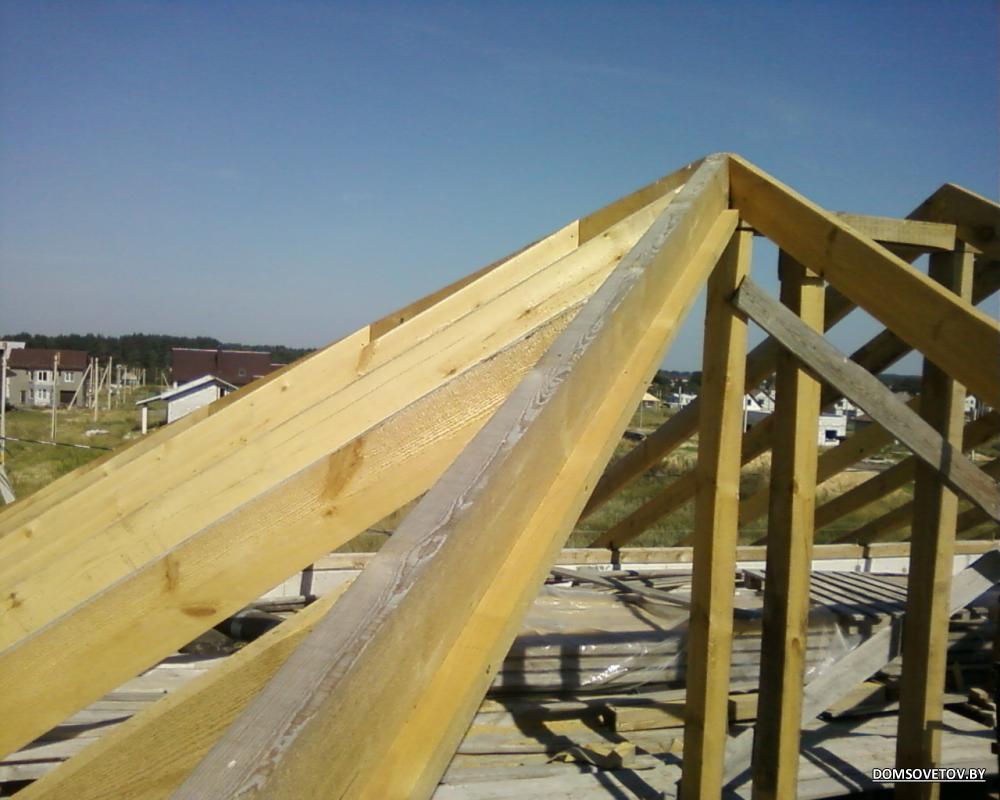

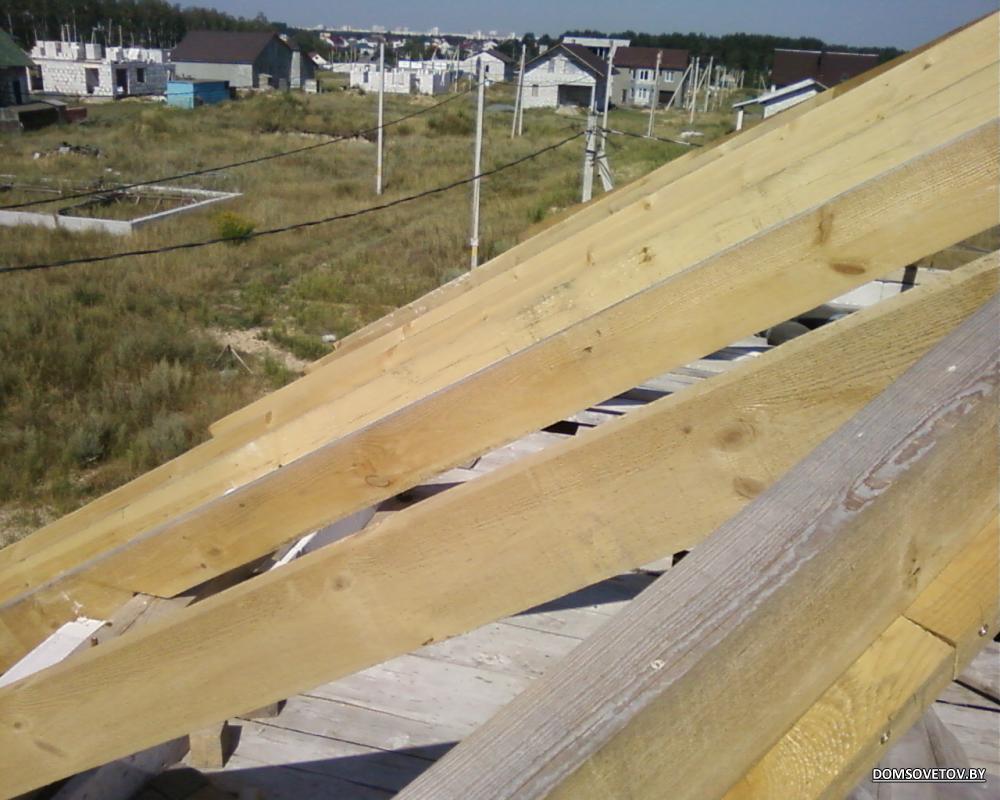

Следующим этапом был монтаж стропил, замер, зарезка и подгонка под нитку.

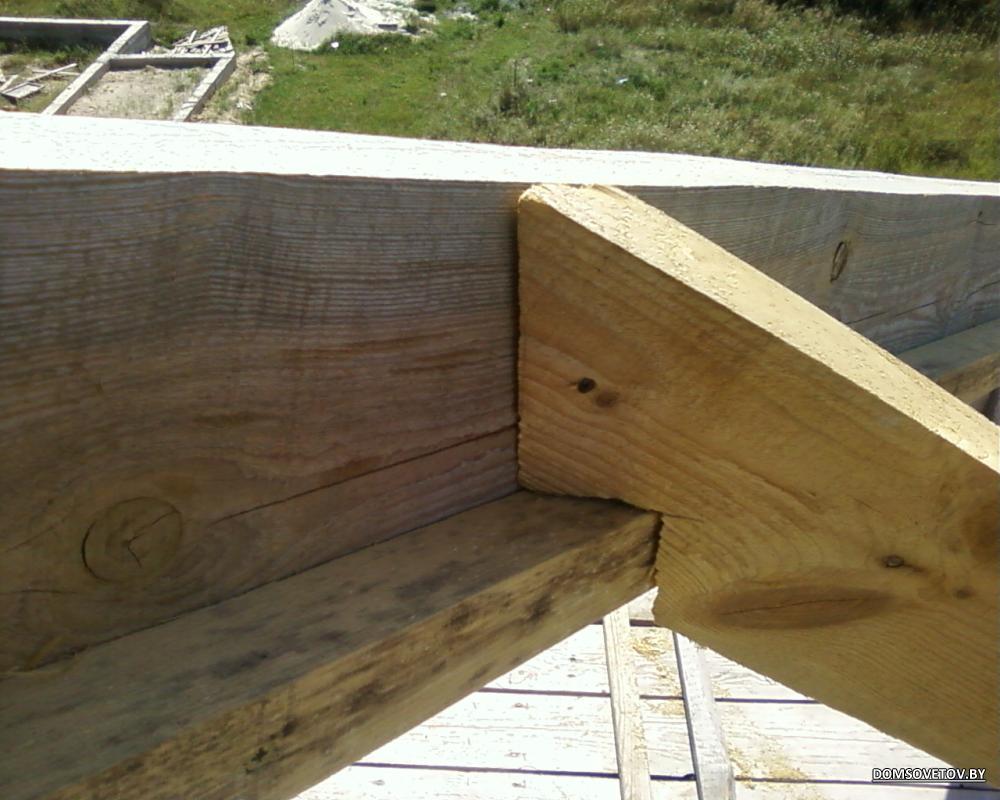

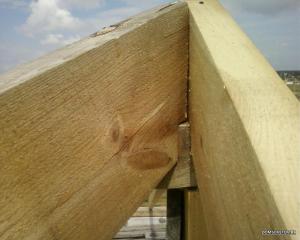

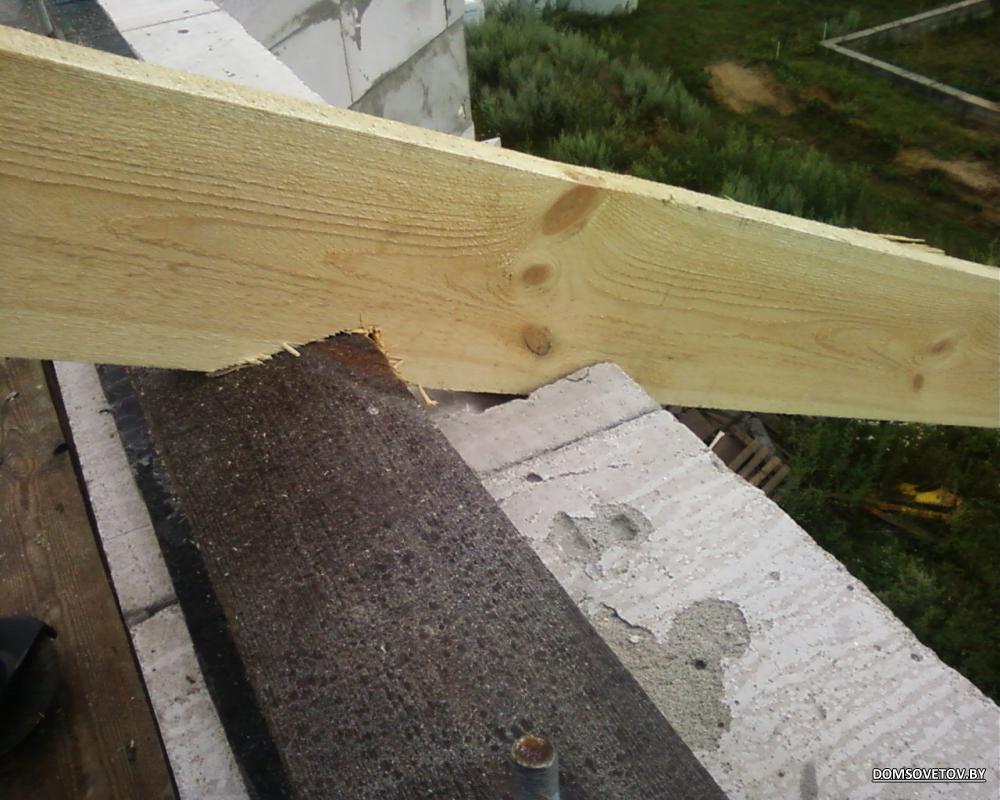

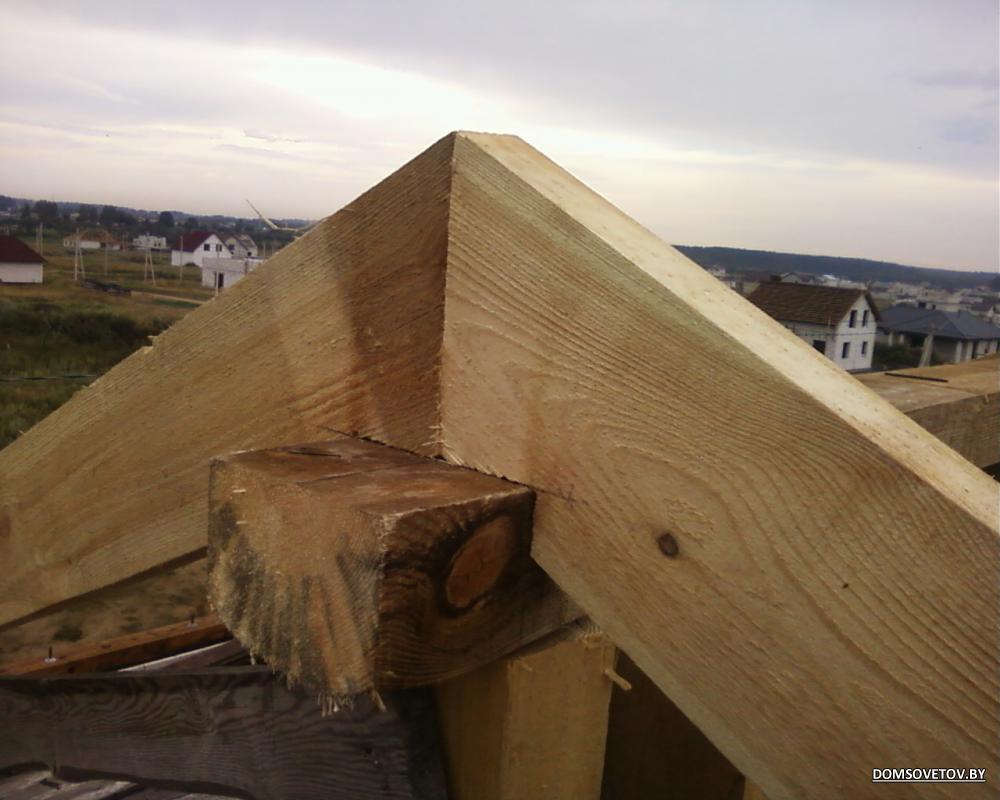

Начал работу на эмоциях и забыл про прошлогодние задумки по поводу раскладки стропил на коньке. В начале вроде как по логике выставил диагональные ноги, и затем под них стал пристраивать простые стропила. И не угадал. Стропила стали попадать на шпильки мауэрлата. Пришлось смещать, но шаг стропил не увеличился.

http://www.domsovetov.by/imagehostin...fdb1c44297.jpghttp://www.domsovetov.by/imagehostin...fdb159c0ec.jpghttp://www.domsovetov.by/imagehostin...fdb111d5a6.jpghttp://www.domsovetov.by/imagehostin...fdb085311f.jpghttp://www.domsovetov.by/imagehostin...fdafdd6aba.jpghttp://www.domsovetov.by/imagehostin...fdaf35066d.jpghttp://www.domsovetov.by/imagehostin...fdaea31287.jpghttp://www.domsovetov.by/imagehostin...fdae12fb34.jpghttp://www.domsovetov.by/imagehostin...fdada65a92.jpg

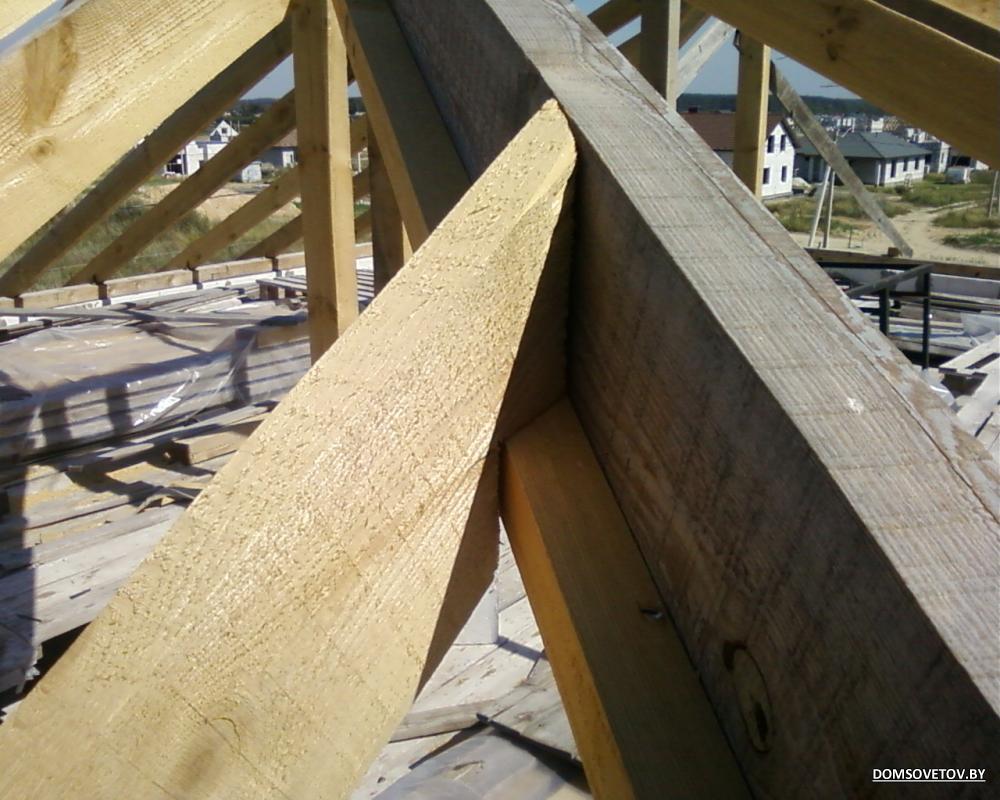

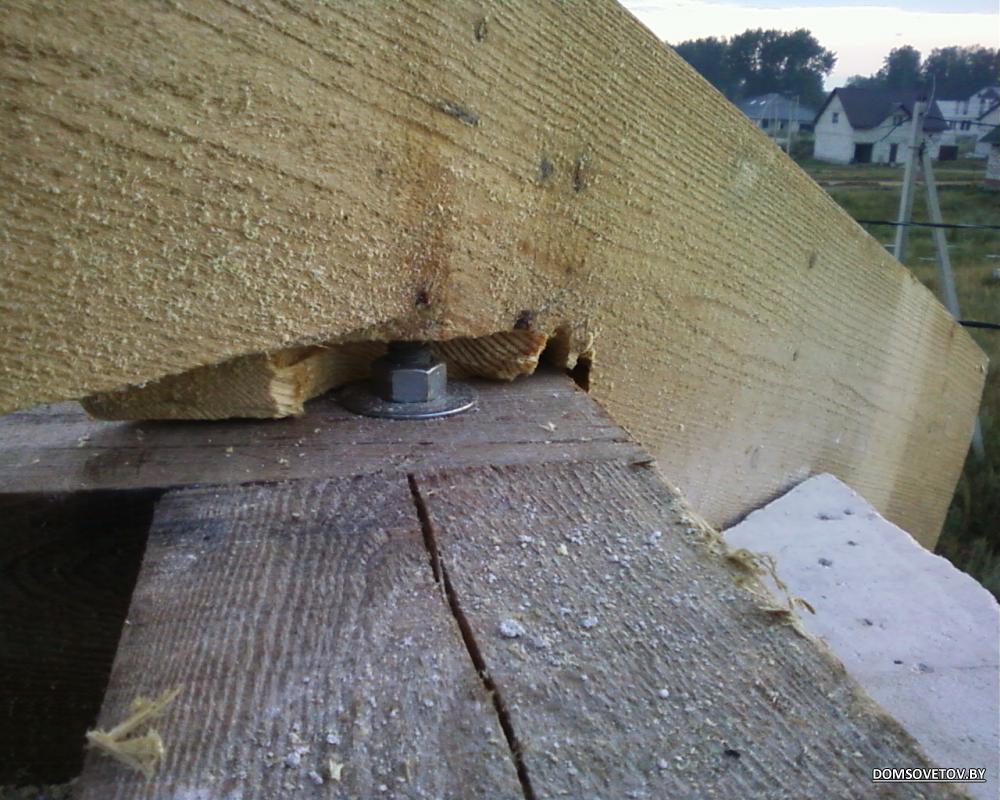

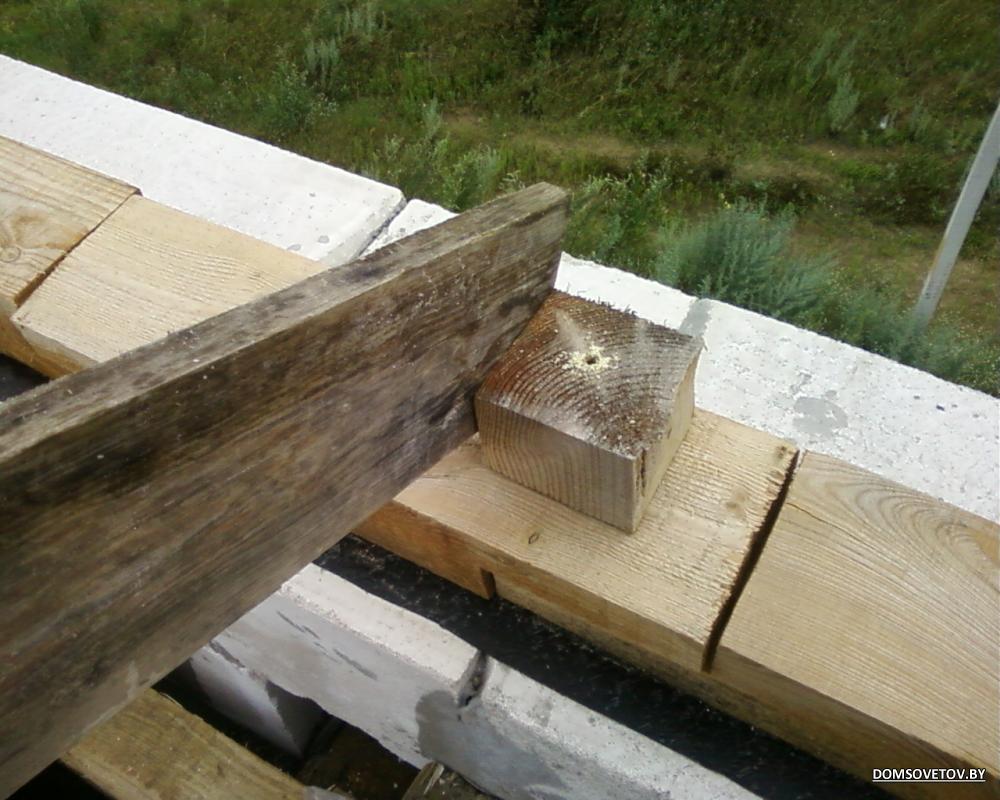

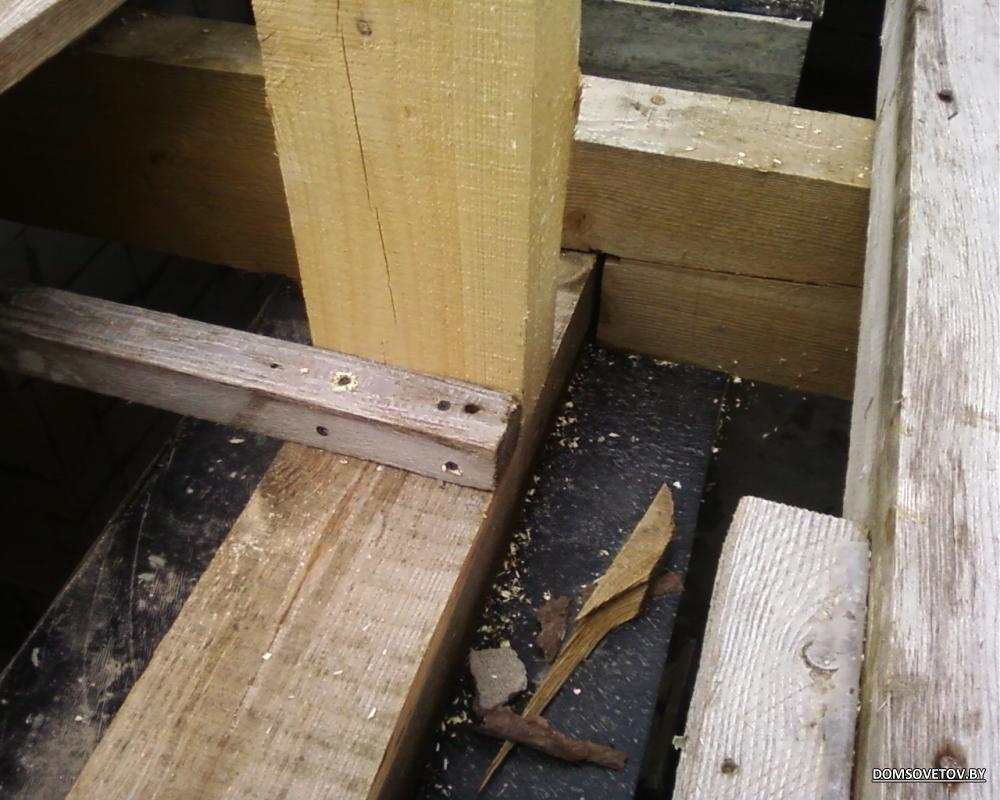

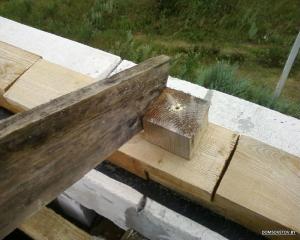

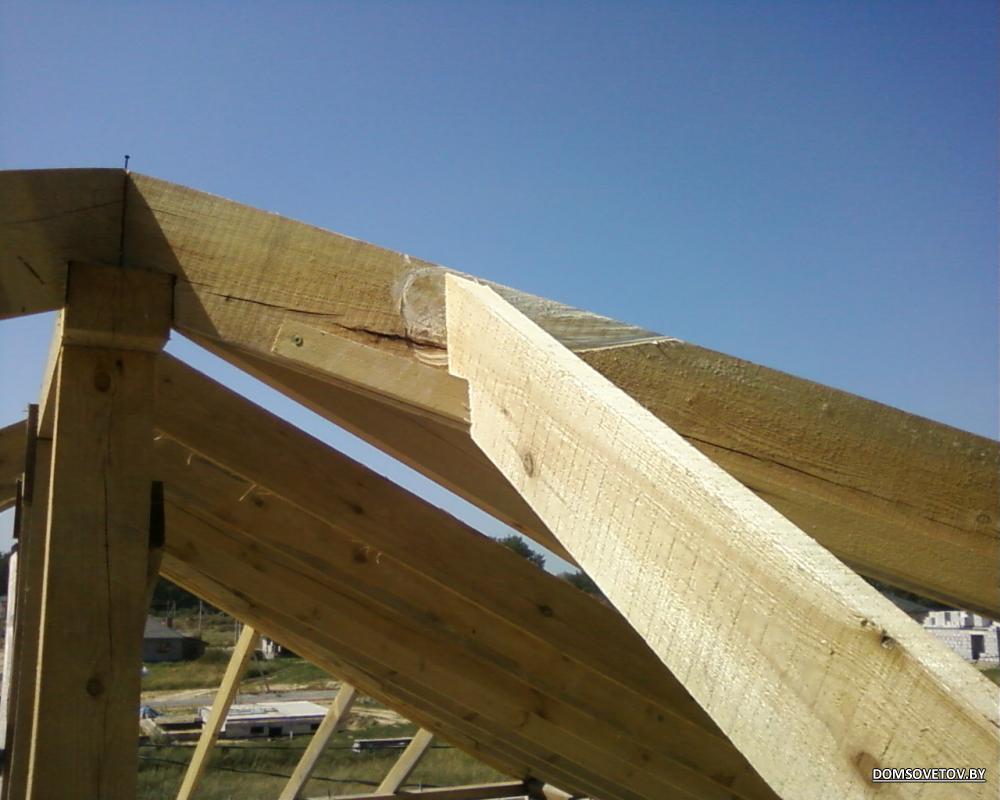

На фото виден косяк как диагональные ноги попадают на шпильку.

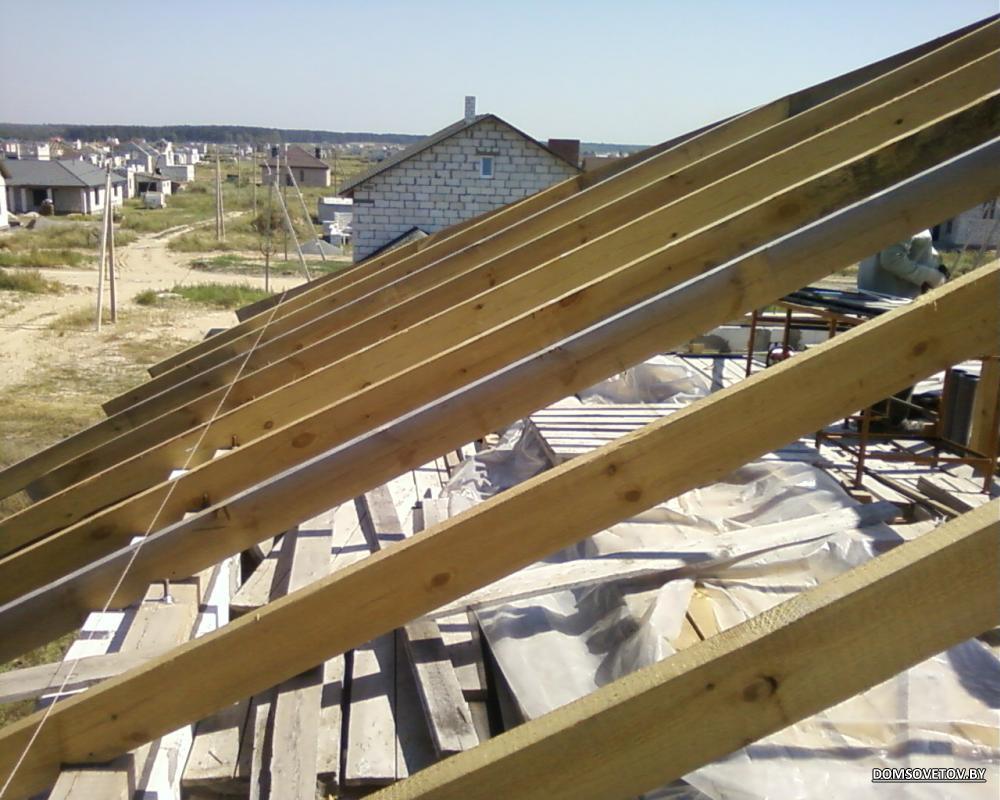

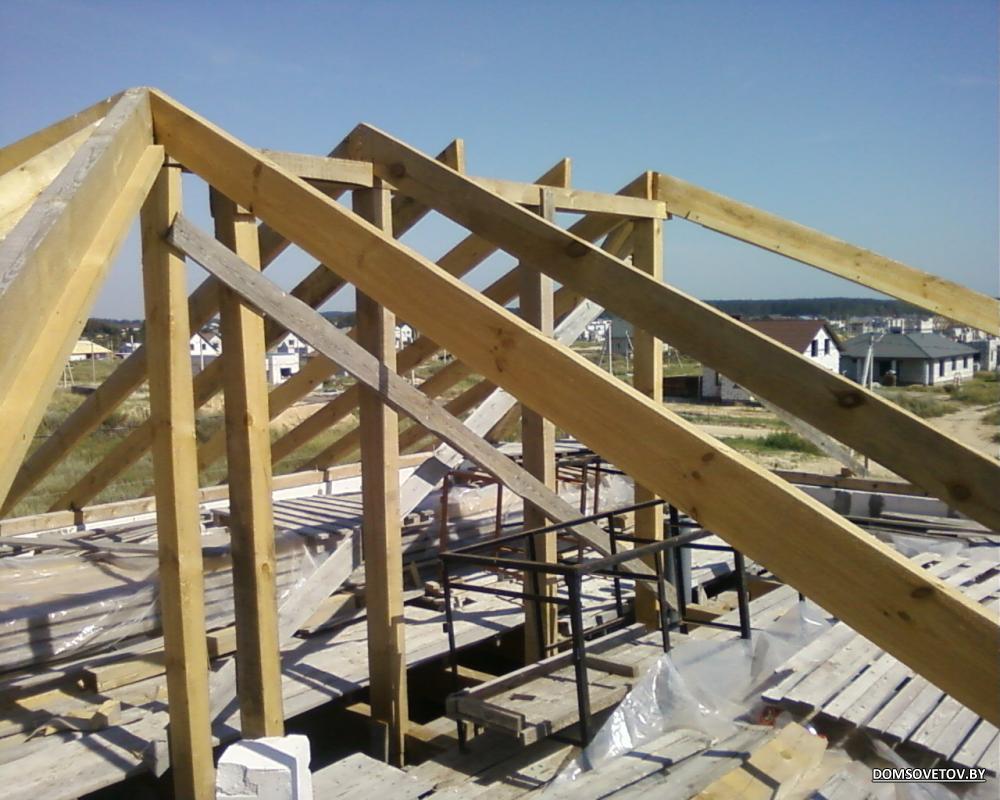

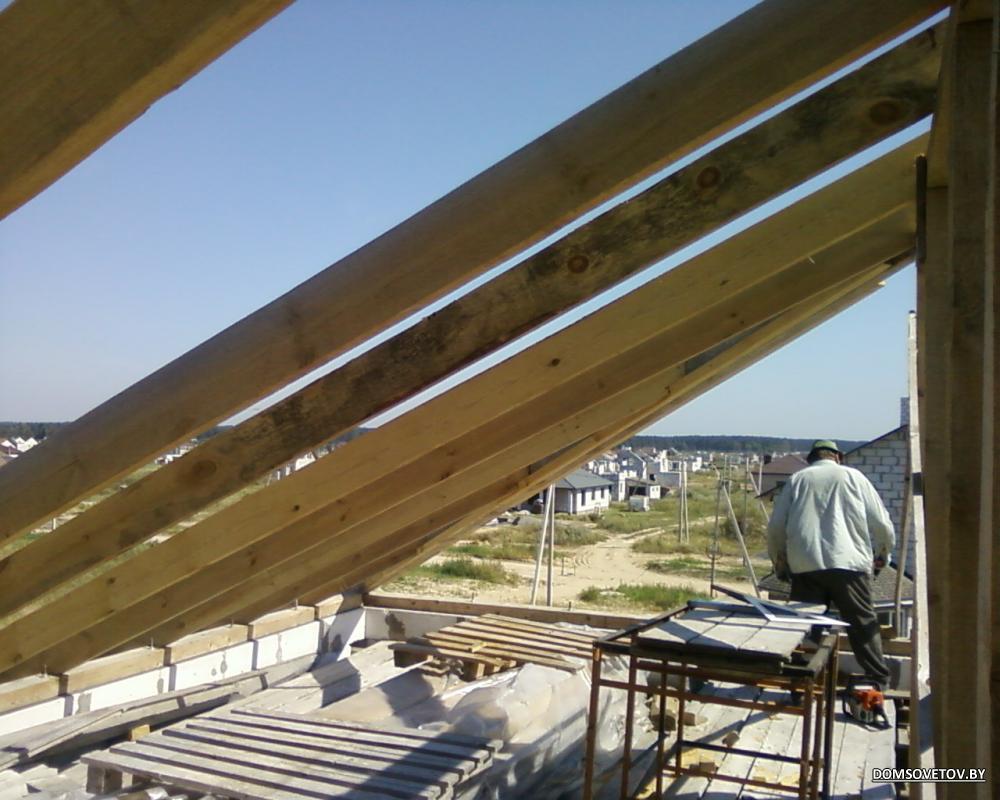

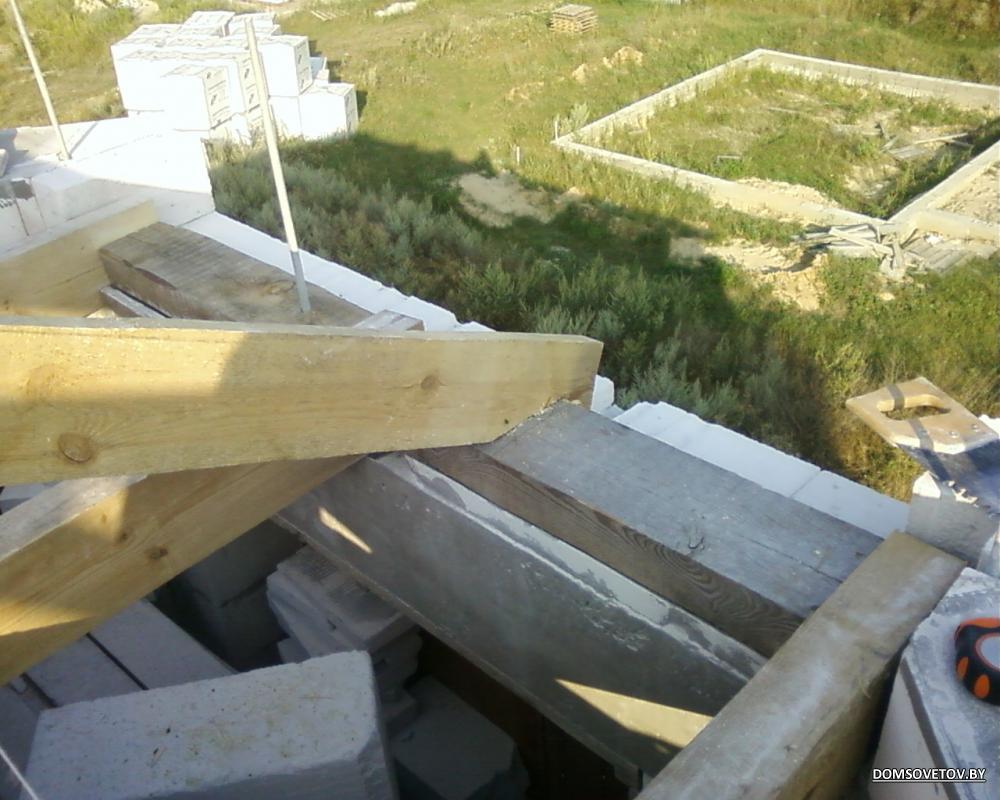

После монтажа диагональных стропил начинаем раскладку обычных. Однако необычным оказалось зарезка опирания на диагональную ногу с нарожником. Та ещё процедура. Сваяли шаблон для ускорения разметки.

http://www.domsovetov.by/imagehostin...fdad23ed8f.jpghttp://www.domsovetov.by/imagehostin...fdb9e88aa6.jpghttp://www.domsovetov.by/imagehostin...fdb977f64d.jpghttp://www.domsovetov.by/imagehostin...fdba62c9ea.jpghttp://www.domsovetov.by/imagehostin...fdb7ad9043.jpghttp://www.domsovetov.by/imagehostin...fdb82f2298.jpghttp://www.domsovetov.by/imagehostin...fdb75a09fa.jpghttp://www.domsovetov.by/imagehostin...fdb6e0599a.jpg

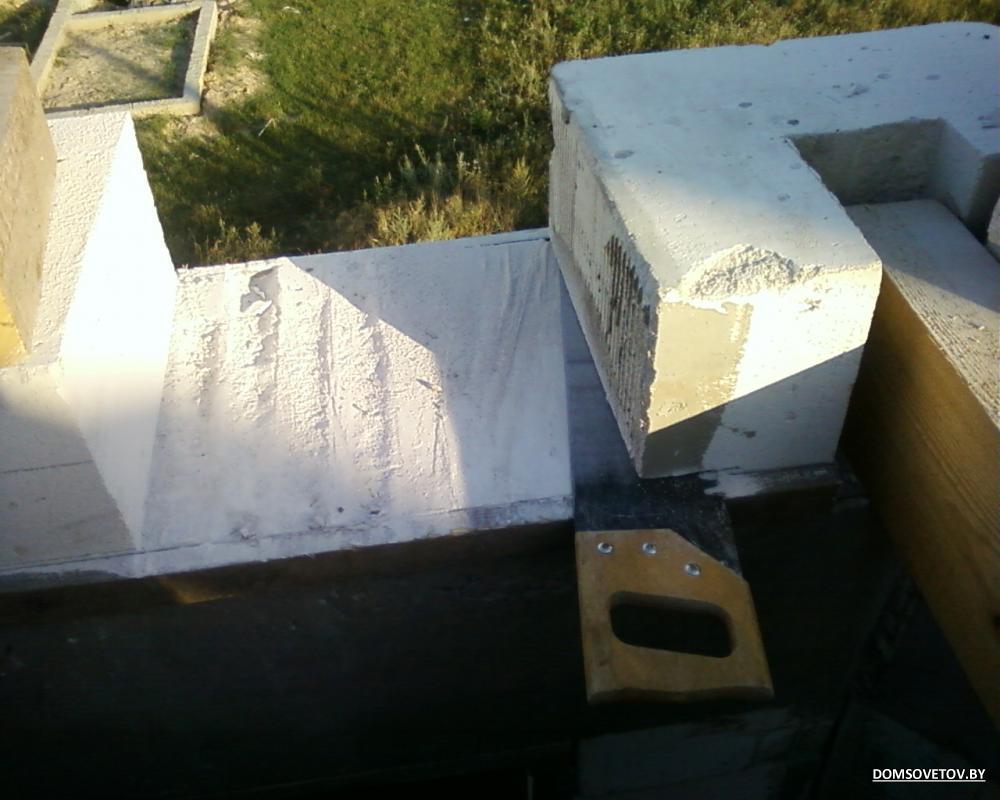

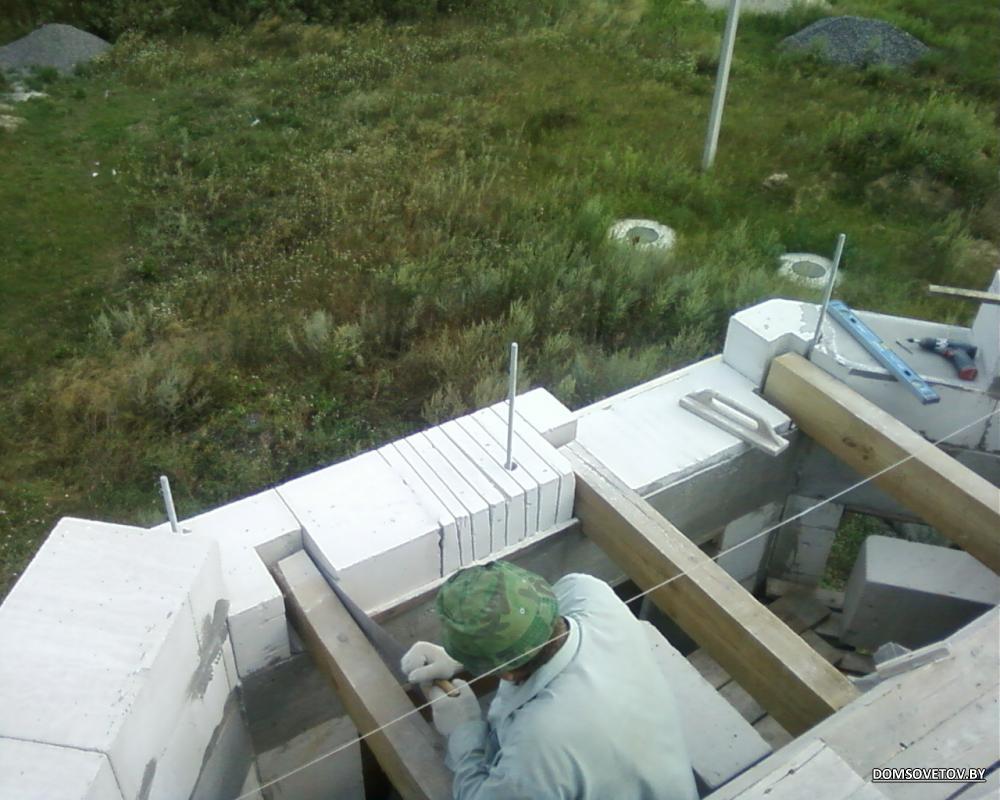

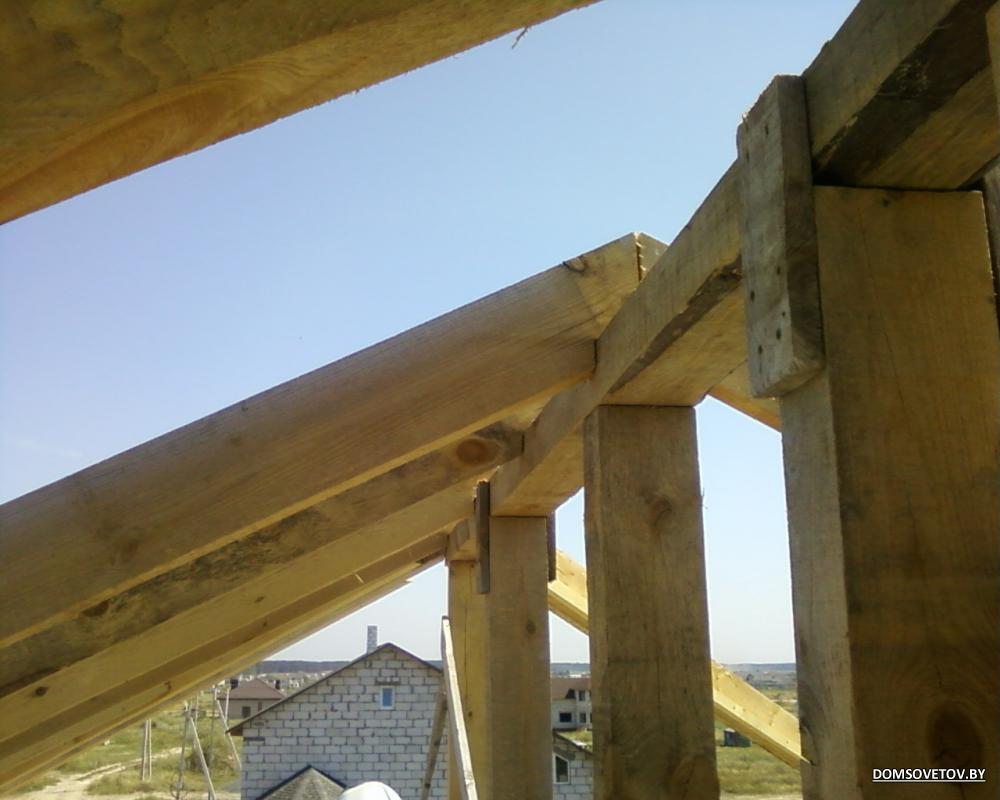

Следующим делом был и ещё остаётся эркер. Из-за этого выступа вскипел мозг. Натянув нитку и прикинув стропило, вычислили высоту на которой должен лежать мауэрлат, и вырезали не нужную часть блоков.

http://www.domsovetov.by/imagehostin...fdc17bf816.jpghttp://www.domsovetov.by/imagehostin...fdc0ee6d16.jpghttp://www.domsovetov.by/imagehostin...fdc07d8e86.jpghttp://www.domsovetov.by/imagehostin...fdbfeb2d48.jpg

Пока что на эркер примерили два стропила, далее будут вымеряться ещё три ноги и подготовка (вырезка блоков для их мауэрлата). Не всё так просто оказалось с этим эркером. Продолжение скоро.

Андрей.80, да намана всё)))))

не нормально))
видно, что на одном саморезе все держится))
