Обратные клапана, 2 у газового и за насосом нагрева бойлера от ТТ.

О, спасибо, уже регюсь, а то картинки не открываются. Единственным минусом вижу в схеме предложенной Sas, это усложнение(дополнительно гидрострелка и трехходовой), у меня и так в котельной почти "адронный коллайдер":)

Просмотрел внимательно - они не нужны, т.к. на обратке ТТ стоят два клапана(от БКН и от ТА).

---------- Сообщение добавлено в 23:52 ---------- Предыдущее было в 23:27 ----------

@ignatov, понравилась идея по вашей ссылке ГК подключить в буквальном смысле сверху ТА:
http://i12.pixs.ru/storage/7/0/0/att...4_26620700.png
Надо глянуть резьбу у себя на ТА где воздухоотводчик стоит и если она 3/4", то будет прекрасно.

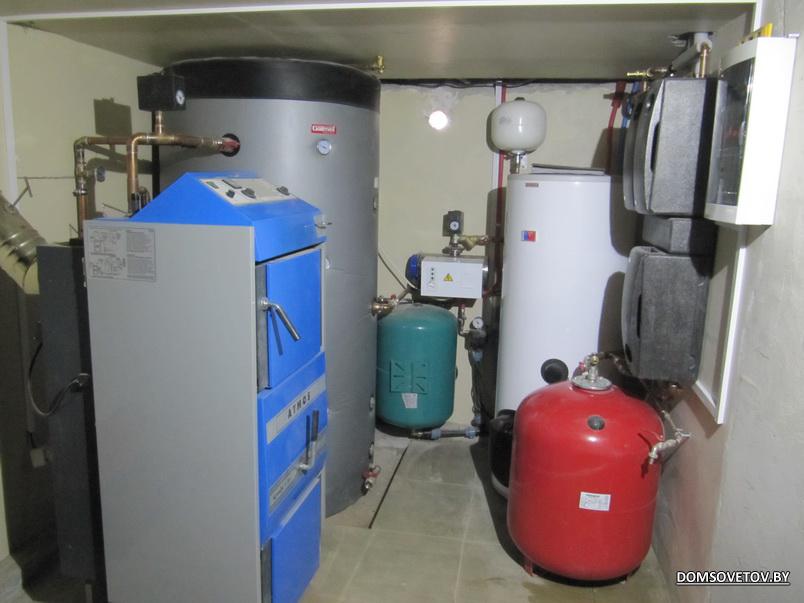

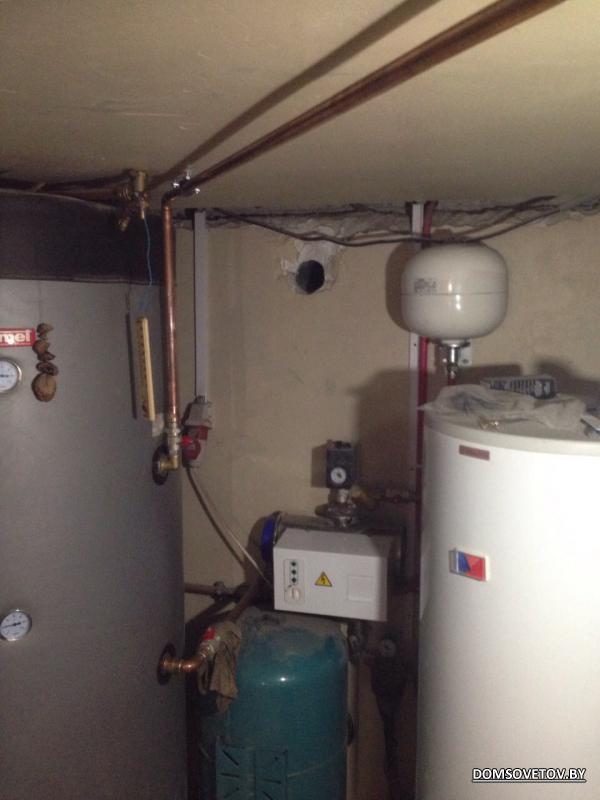

Я использовал, как гидрострелку верхнюю четверть ТА.


http://www.domsovetov.by/imagehostin...c31c90dc9e.jpghttp://www.domsovetov.by/imagehostin...c31cc37f54.jpg

Рассматривал. И не только этот вариант. Тут есть нюанс: на картинке - схема для переделки чужого косяка с наименьшими потерями для заказчика. Сами знаете, что это такое: туда нельзя, сюда не подлезть, это убирать нельзя, потому что... и т.д.

@freeze, а какие у вас теплопотери, и какой объем буфера будет задействован?

По расчету при -24 теплопотери 10,3кВт. При работе от ГК, я так понимаю будет задействована 1/72верхней части ТА(180см высота ТА/25см от верха ТА до штуцера обратки ГК=7,2). Объём ТА 400л:7.2=55.5л.

т.е. эти 55 литров должны быть постоянно нагретыми. это лишние 3 кВт. Нет возможности еще уменьшить объем?

А как вы высчитали что будет потеря в лишние 3кВт? ТА нормально утеплен, думаю что там потери мизерные должны быть. А при большом разборе с ТА(при минимальных температурах на улице) будет запас в эти 55 литров и ГК не будет тактовать. Ну это моё видение, могу ошибаться...

1.16*55*(70-20)= 3.190 Вт. Снизу 350 литров холодной, плюс обмен же тоже будет из СО. Это конечно крайнее положение, но "лишнюю" энергию тратить придется.

потери дляТА-это подогрев воздуха в доме.
разве нет?
радиаторы тоже теряют тепло...
