ЧУП «ДОЛБО» выполняет устройство проемов в несущих конструкциях с монтажом металлоусиления по проектной документации.
Подробней здесь http://www.dolbo.by/ustroystvo-proyomov-4.html
http://www.dolbo.by/images/stories/s...proem_anim.gif

Мы предоставляем полный комплект документов для легальной перепланировки, требуемый от подрядчика:

• Договор подряда на проведение ремонтно-строительных работ.
• Копия лицензии МАиС РБ, заверенная оригинальной печатью.
• Акт обследования скрытых работ, подписанный подрядчиком и заверенный оригинальной печатью.
• Копия аттестата сварщика (по требованию).
• Копии сертификатов на использованные материалы (по требованию).

Вид усиления и порядок производства работ определяются только утвержденным проектом выполненного специалистами-конструкторами проектных организаций.

Виды усилений проемов (условно):

Однорядовое усиление (внутреннее)

http://www.domsovetov.by/picture.php...pictureid=1048

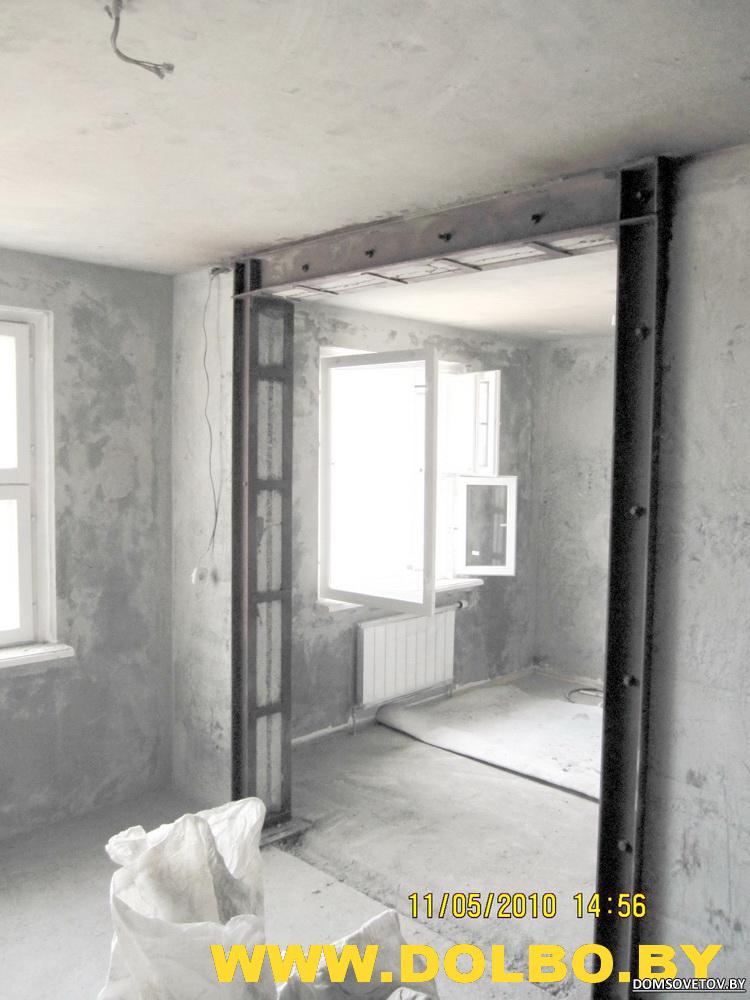

Двухрядовое усиление (наружное портальное)

http://www.domsovetov.by/picture.php...pictureid=1049

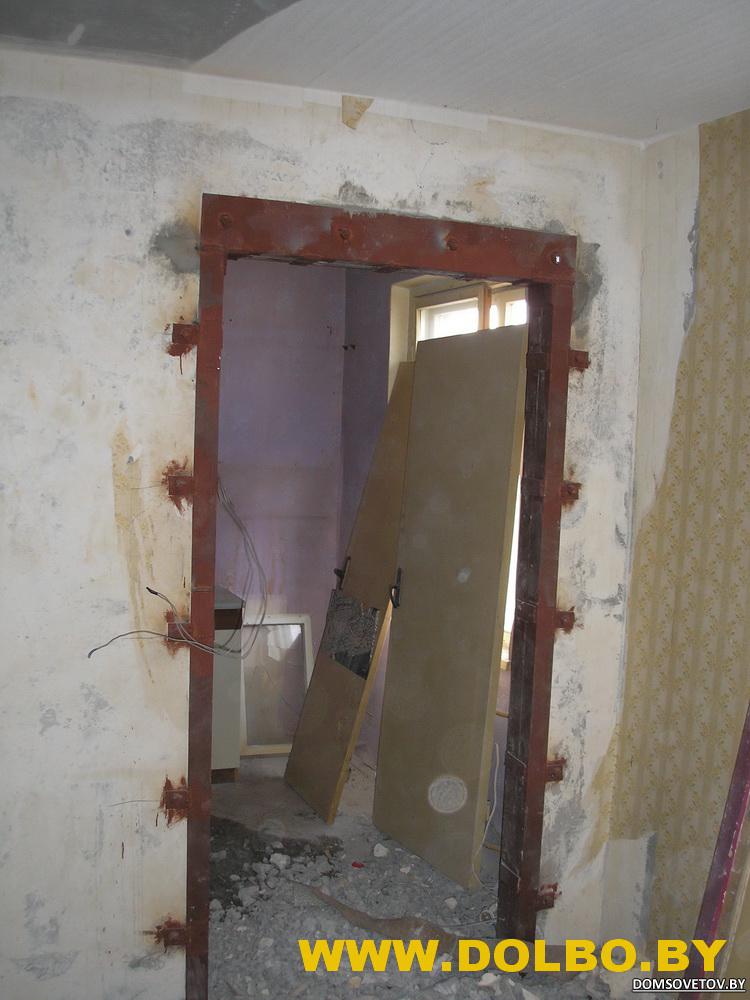

Уголковое усиление (обоймой)

http://www.domsovetov.by/picture.php...pictureid=1050

Перемычка двухрядовая

http://www.domsovetov.by/picture.php...pictureid=1051

Комбинированное усиление

http://www.domsovetov.by/picture.php...pictureid=1052

Каждый проект рассчитывается индивидуально для определенного объекта и зависит от нагрузок, действующих в данном месте, материала и расположения стен, а также от перепланировок, выполненных в соседних помещениях.

Стоимость работ рассчитывается индивидуально. Все зависит от проекта и порядка производства работ (ППР).
С примерами технической документации, необходимой для качественного осуществления строительно-монтажных работ при устройстве проемов в несущих стенах вы можете ознакомиться в разделе «Схемы и чертежи».

СТОИМОСТЬ РАБОТ (прайс-лист) здесь http://www.dolbo.by/stroimost-rabot-i-uslug.html

Контакты:
ЧУП "ДОЛБО" УНП 190704236
Лицензия Министерства архитектуры и строительства РБ № 02250/0432118 от 04.12.2007, действительна до 04.12.2012.

http://www.dolbo.by/ сервис разрушения
http://www.pereplanirovka.by/ все о перепланировке

офис, база: г. Минск, ул. П.Глебки, 11. внутренняя территория корпус В
тел. (017) 253 51 64
факс. (017) 253 44 31
моб. (029) 149 00 00

p.s. отвечу на любые вопросы в данной теме.

Усиление (укрепление) проемов в несущих стенах панельных домов.

Двухрядовое (портальное) усиление опорными металлическими рамами из швеллеров.
http://www.dolbo.by/images/stories/s...proem_anim.gif
Наиболее распространенный для панельных домов метод.

Область применения:
• Проемы в железобетонных стенах панельных домов;
• Проемы в железобетонных стенах монолитных домов;
• Проемы в несущих стенах кирпичных, каракасно-блочных домов.

http://www.domsovetov.by/picture.php...pictureid=1020 http://www.domsovetov.by/picture.php...pictureid=1029 http://www.domsovetov.by/picture.php...pictureid=1028

Порядок производства работ (ППР)
(точно определяется только утвержденным проектом):

• Разметка расположения проема;
• Подготовка металлоконструкций к монтажу (грунтовка, резка в размер, изготовление элементов опорных рам, отверстия под шпильки, ребра жесткости и прочее);
• Резка вертикальных габаритов проема алмазными дисками;
• Подготовка поверхности, резка монтажных отверстий для опорных листов и опорных уголков;
• Разметка, сверление отверстий в стене для стяжных шпилек;
• Монтаж металлоконструкций усиления – две опорные рамы под перекрытие внахлест с двух сторон стены, стянутые шпильками через стену (опорные листы, стойки (швеллер), балка (швеллер), ребра жесткости, соединительные пластины, опорные уголки, шпильки, гайки);
• Чеканка примыкания металлоконструкций к плите перекрытия (раствор ЦПС М150–200, металлические клинья-пластины);
• Резка, пробивка проема после сварки всех металлоконструкций усиления и набора прочности раствора ЦПС М150–200.

http://www.domsovetov.by/picture.php...pictureid=1040 http://www.domsovetov.by/picture.php...pictureid=1042 http://www.domsovetov.by/picture.php...pictureid=1059

еще фото с
Двухрядовое (портальное) усиление опорными металлическими рамами из швеллеров.

http://www.domsovetov.by/picture.php...pictureid=1037 http://www.domsovetov.by/picture.php...pictureid=1045

http://www.domsovetov.by/picture.php...pictureid=1044 http://www.domsovetov.by/picture.php...pictureid=1058

http://www.domsovetov.by/picture.php...pictureid=1061 http://www.domsovetov.by/picture.php...pictureid=1062

Усиление (укрепление) проемов в несущих стенах панельных домов.
Однорядовое усиление (внутреннее)
http://www.dolbo.by/images/stories/s...proem_anim.gif

Область применения:
• Проемы в железобетонных стенах панельных домов.

http://www.domsovetov.by/picture.php...pictureid=1012 http://www.domsovetov.by/picture.php...pictureid=1068

Порядок производства работ (ППР)
(точно определяется только утвержденным проектом):
Разметка расположения проема;
Временное крепление перекрытия (винт-стойки, лежни, брус деревянный);
Подготовка металлоконструкций к монтажу (грунтовка, резка в размер, изготовление стоек и балок, отверстия под анкера, шпильки и прочее);
Резка проема алмазными дисками (алмазным сверлением);
Подготовка проема к монтажу металлоконструкций (подрезка откосов, сверление отверстий для анкеров, подготовка поверхностей для опорных листов);
Монтаж металлоконструкций усиления – опорная рама по внутренним откосам проема (опорные листы, стойки (швеллер, швеллер в коробку), балка (швеллер в коробку, швеллер в двутавр, балка двутавровая), анкера);
Чеканка примыкания металлоконструкций к стене (раствор ЦПС М150–200, металлические клинья-пластины);
Демонтаж временного крепления перекрытия после набора прочности раствора ЦПС М150–200.

http://www.domsovetov.by/picture.php...pictureid=1069 http://www.domsovetov.by/picture.php...pictureid=1070

Усиление (укрепление) проемов в несущих стенах.
Уголковое усиление (обоймой)
http://www.dolbo.by/images/stories/s...proem_anim.gif

Область применения:
• Проемы в железобетонных стенах панельных домов;
• Проемы в железобетонных стенах монолитных домов;
• Проемы в несущих стенах кирпичных, каракасно-блочных домов.

http://www.domsovetov.by/picture.php...pictureid=1018 http://www.domsovetov.by/picture.php...pictureid=1019 http://www.domsovetov.by/picture.php...pictureid=1016

Порядок производства работ (ППР)
(точно определяется только утвержденным проектом):
Разметка расположения проема;
Временное крепление перекрытия (винт-стойки, лежни, брус деревянный);
Подготовка металлоконструкций к монтажу (грунтовка, резка в размер, изготовление элементов обоймы, отверстия под шпильки и прочее);
Резка горизонтальных штраб алмазными дисками для монтажа; горизонтальной части обоймы (перемычки)
Разметка, сверление отверстий в стене для стяжных шпилек;
Монтаж горизонтальной части обоймы – пара уголков в штрабах с двух сторон стены на слой раствора ЦПС, стянутые шпильками через стену (уголок равнополочный, разнополочный, соединительные пластины, шпильки, гайки, раствор ЦПС М150-200);
Резка вертикальных штраб алмазными дисками для монтажа вертикальной части обоймы (стоек);
Разметка, сверление отверстий в стене для стяжных шпилек;
Монтаж вертикальной части обоймы – две пары уголков в штрабах с двух сторон стены на слой раствора ЦПС, стянутые шпильками через стену (уголок равнополочный, разнополочный, соединительные пластины, шпильки, гайки, раствор ЦПС М150-200);
Резка, пробивка проема после сварки всех металлоконструкций усиления и набора прочности раствора ЦПС М150–200;
Демонтаж временного крепления перекрытия.

http://www.domsovetov.by/picture.php...pictureid=1014 http://www.domsovetov.by/picture.php...pictureid=1024 http://www.domsovetov.by/picture.php...pictureid=1025

еще фото с
Уголковое усиление (обоймой)

http://www.domsovetov.by/picture.php...pictureid=1026 http://www.domsovetov.by/picture.php...pictureid=1027 http://www.domsovetov.by/picture.php...pictureid=1095

http://www.domsovetov.by/picture.php...pictureid=1096 http://www.domsovetov.by/picture.php...pictureid=1097

Усиление (укрепление) проемов в несущих стенах.
Перемычка двухрядовая
http://www.dolbo.by/images/stories/s...proem_anim.gif

Область применения:
• Проемы в железобетонных стенах монолитных домов;
• Проемы в несущих стенах кирпичных, каракасно-блочных домов.

http://www.domsovetov.by/picture.php...pictureid=1013 http://www.domsovetov.by/picture.php...pictureid=1039

Порядок производства работ (ППР)
(точно определяется только утвержденным проектом):

Разметка расположения проема;
Временное крепление перекрытия (винт-стойки, лежни, брус деревянный);
Подготовка металлоконструкций к монтажу (грунтовка, резка в размер, изготовление элементов перемычки, отверстия под шпильки, ребра жесткости и прочее);
Резка, пробивка горизонтальных штраб для монтажа перемычки;
Разметка, сверление отверстий в стене для стяжных шпилек;
Монтаж перемычки – пара швеллеров (уголков) в штрабах с двух сторон стены на слой раствора ЦПС, стянутые шпильками через стену (швеллер, уголок равнополочный, разнополочный, соединительные пластины, шпильки, гайки, раствор ЦПС М150-200);
Чеканка примыкания металлоконструкций к плите перекрытия или стене (раствор ЦПС М150–200, металлические клинья-пластины);
Резка, пробивка проема после сварки всех металлоконструкций усиления и набора прочности раствора ЦПС М150–200;
Демонтаж временного крепления перекрытия.

http://www.domsovetov.by/picture.php...pictureid=1047 http://www.domsovetov.by/picture.php...pictureid=1076 http://www.domsovetov.by/picture.php...pictureid=1017

Устройство металлических прогонов, ригелей.

http://www.domsovetov.by/picture.php...pictureid=1075 http://www.domsovetov.by/picture.php...pictureid=1074

Усиление (укрепление) проемов в несущих стенах.
Комбинированное усиление.
http://www.dolbo.by/images/stories/s...proem_anim.gif

Область применения:
• Проемы в железобетонных стенах панельных домов;
• Проемы в железобетонных стенах монолитных домов;
• Проемы в несущих стенах кирпичных, каракасно-блочных домов.

http://www.domsovetov.by/picture.php...pictureid=1036 http://www.domsovetov.by/picture.php...pictureid=1038

http://www.domsovetov.by/picture.php...pictureid=1030 http://www.domsovetov.by/picture.php...pictureid=1043

http://www.domsovetov.by/picture.php...pictureid=1064 http://www.domsovetov.by/picture.php...pictureid=1065

еще фото с
Комбинированное усиление.

http://www.domsovetov.by/picture.php...pictureid=1063

Усиление колонн и простенков стальными обоймами

http://www.domsovetov.by/picture.php...pictureid=1054 http://www.domsovetov.by/picture.php...pictureid=1057 http://www.domsovetov.by/picture.php...pictureid=1056

http://www.domsovetov.by/picture.php...pictureid=1053 http://www.domsovetov.by/picture.php...pictureid=1055

Усиление стен и простенков железобетонными обоймами
(монтаж, изготовление арматурного каркаса обоймы)

http://www.domsovetov.by/picture.php...pictureid=1071 http://www.domsovetov.by/picture.php...pictureid=1072 http://www.domsovetov.by/picture.php...pictureid=1073

Усиление зданий стальными тяжами

http://www.domsovetov.by/picture.php...pictureid=1085 http://www.domsovetov.by/picture.php...pictureid=1086

http://www.domsovetov.by/picture.php...pictureid=1089 http://www.domsovetov.by/picture.php...pictureid=1088

усиление железобетонного монолитного перекрытия.

http://www.domsovetov.by/picture.php...pictureid=1266

http://www.domsovetov.by/picture.php...pictureid=1265

http://www.domsovetov.by/picture.php...pictureid=1263

День добрый
необходимо сделать дверной проем в несущей стене.
2 эт. 7эт. дома
ширина ок 20 см.
материал-не знаю :)
сколько это будеть стоить + делаете-ли вы все необхъодимые согласовательные док-ты?

по стоимости смогу уточнить, только после того как будет понятно что делать и как усилять (когда будет готова конструктивная часть проекта)

по согласованию - все делаем (сопровождение, проект, технадзор, документы, акты от исполнителя).
конкретней - позвоните по тел (044) 7410000 Сергей Викторович - наш юрист, который занимается всеми вопросами согласования перепланировок.

Дверной проем


Необходимо сделать дверной проем 900х2100мм в несущей кирпичной стене шириной 380мм. На стену опирается плиты перекрытия кровли ПК63.15-6 с одной стороны и ПК 36.15-6 с другой.
Какова цена вопроса?

проем 0,9х2,1м в стене кирпич 380мм с усилением двухрядовой перемычкой из швеллеров №12 (шпилька м12, полоса).
ориентировочно 400уе с нашим материалом.
http://dl.dropbox.com/u/46330109/%D0...proem_anim.gif

Если дополнительно учесть стоимость согласования данной перепланировки (разрешение на планировку/проектная документация/прем в эксплуатацию) по расценкам ЧУП "Долбо" это 250+250+250 УЕ., то таким образом общие затраты по устройству дверного проема переваливают за 1250 УЕ.

...Не один раз подумаешь, прежде,чем согласишься...

сопровождением согласования расценивается несколько по другому алгоритму.
и никак к вашему вопросу выше не касалось))
работы по устройству проемов в несущих стенах в многоквартирных домах - только по согласованному проекту - соответственно и стоимость только после полученной от вас конструктивной части проекта.

ну а вообще правильно, что - "семь раз отмерь - один раз отрежь"

согласен. лезть в проект усиления и отвечать всю жизнь за него менее чем за 200у.е не стоит. это тоько за проект

Монтаж несущих металлоконструкций перекрытия

http://www.domsovetov.by/picture.php...pictureid=1079

http://www.domsovetov.by/picture.php...pictureid=1078

Монтаж, изготовление металлоконструкций лестниц
[IMG]http://www.domsovetov.by/picture.php...pictureid=1081[/IMG]

Что не сломаем - то усилим.
Скидки посетителям форума!

http://dolbo.by/images/stories/slider/proem_anim.gif http://dolbo.by/images/stories/slider/Svarka_anim.gif http://dolbo.by/images/stories/slider/Stoika_anim.gif

СХЕМЫ и ЧЕРТЕЖИ
В данном разделе опубликованы примеры технической документации, которая необходима при выполнении строительно-монтажных работ. В частности — при устройстве проемов в несущих стенах.

Схемы представлены в качестве примера. А также для ознакомления Заказчика, о том, которая часть строительного проекта нам необходима для выполнения работ.

Внутреннее однорядное усиление. Балка сваренная из швеллеров коробчатым сечением опирается на стойки из швеллеров, закрепленных на анкера в откосы проема. Требуется обязательная разгрузка перекрытий временными опорами.

Редкий, в настоящее время, вид усиления.

http://dolbo.by/images/stories/schem...orad-jbi-1.jpg

скачать комплект

Внутреннее однорядное усиление. Балка из швеллеров двутавровым сечением опирается на стойки из швеллеров, смонтированных "вобхват" на откосы проема. Требуется обязательная разгрузка перекрытий временными опорами.

Редкий, в настоящее время, вид усиления.

http://dolbo.by/images/stories/schem...d-sh-jbi-1.jpg

скачать комплект

Двухрядовое наружное предварительное усиление. Две опорные рамы из швеллеров снаружи с двух сторон стены под перекрытие, стянутые шпильками через стену.

Самый распостраненный вид усиления проемов в панельных ж/б стенах.

http://dolbo.by/images/stories/schem...d-sh-jbi-1.jpg


скачать комплект

Двухрядовое наружное предварительное усиление. Две опорные рамы из швеллеров снаружи с двух сторон стены под перекрытие, стянутые шпильками через стену.

Самый распространенный вид усиления проемов в панельных ж/б стенах.

http://dolbo.by/images/stories/schem...d-sh-jbi-2.jpg

скачать комплект

Комбинированный вид усиления. Балка из пары швеллеров "снаружи" опирается через изделия коробчатого сечения на стойки из швеллеров сваренных коробчатым сечением по откосам.

Крайне редко встречающийся пример проекта для проемов в ж/б панелях.

http://dolbo.by/images/stories/schem...rob-sh-jbi.jpg

скачать комплект

добрый день. Может быть подскажете насчет возможности приводимых ниже вариантов перепланировок (создания проемов в несущих стенах).Также интересует вопрос стоимости приложенных вариантов (в л.с.). Спасибо.
[IMG]http://s004.radikal.ru/i206/1206/e1/b750316495e1t.jpg[/IMG]
[IMG]http://s019.radikal.ru/i643/1206/80/1fc4990ad1d4t.jpg[/IMG]

такая перепланировка только по решению исполкома с обязательной разработкой проекта. проект должен получить положительное заключение госстройэкспертизы.
обязательно договор на технический надзор.
выполнение с оформлением актов обследования скрытых работ.

по поводу проема гостиная/коридор - несущая панель 120мм

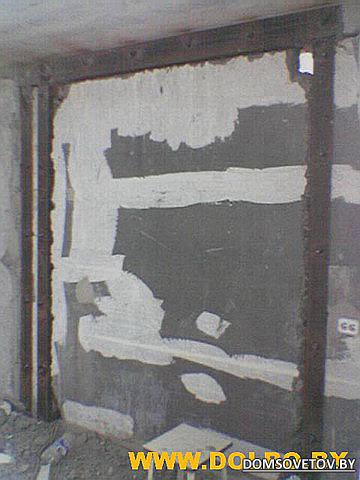

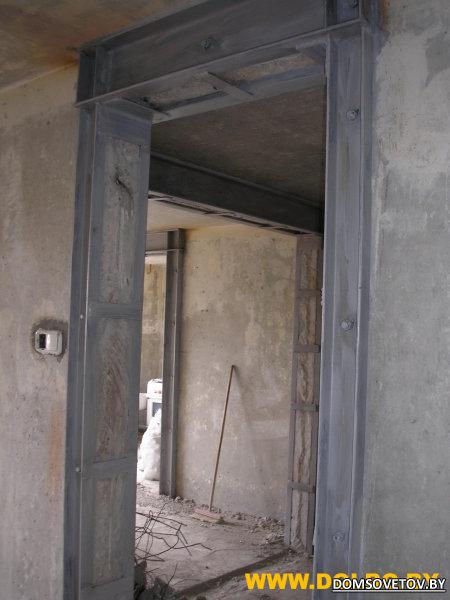

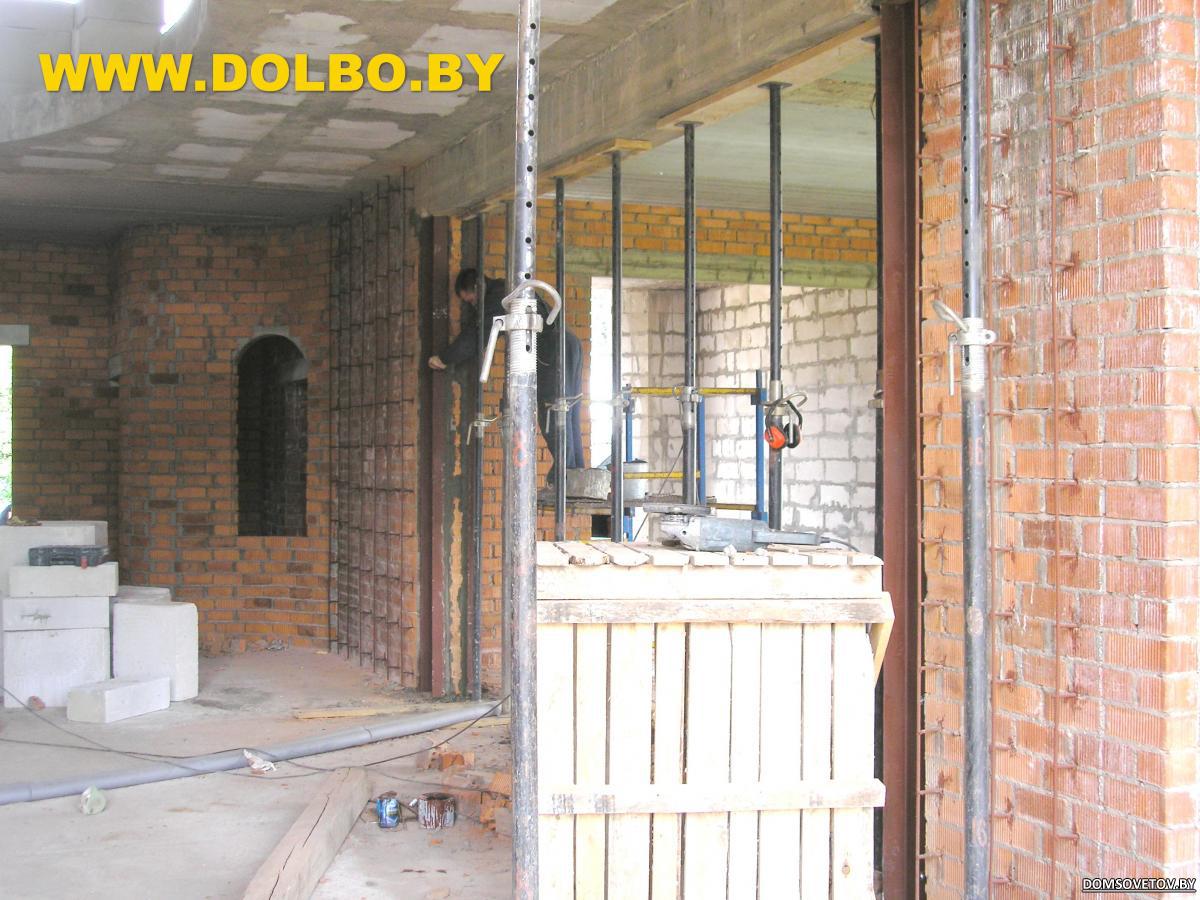

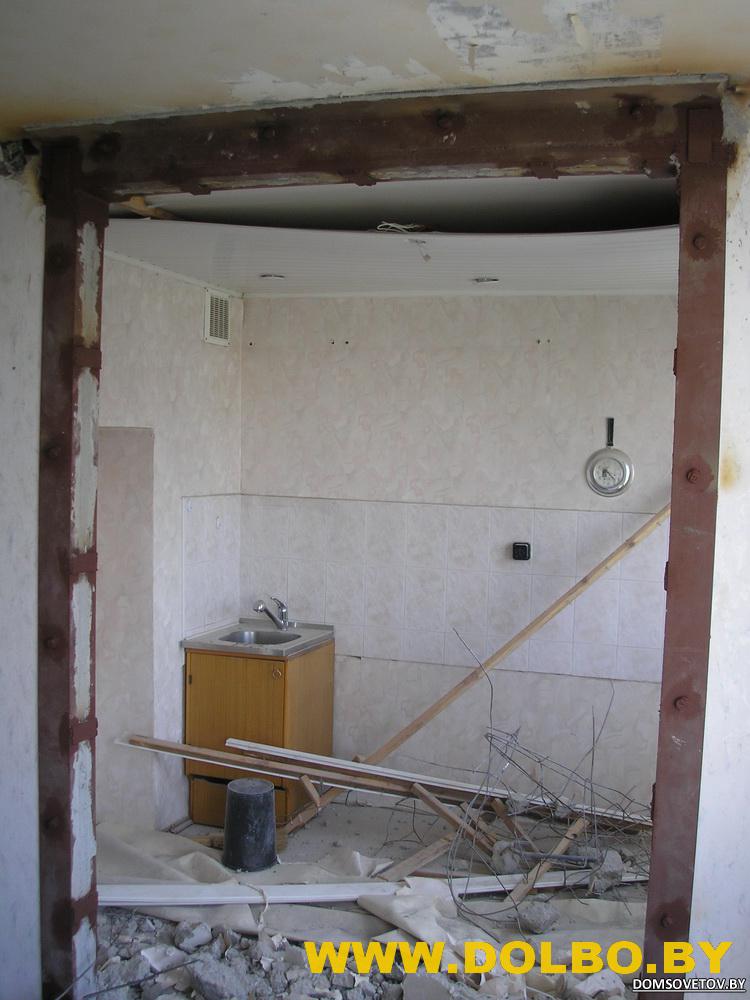

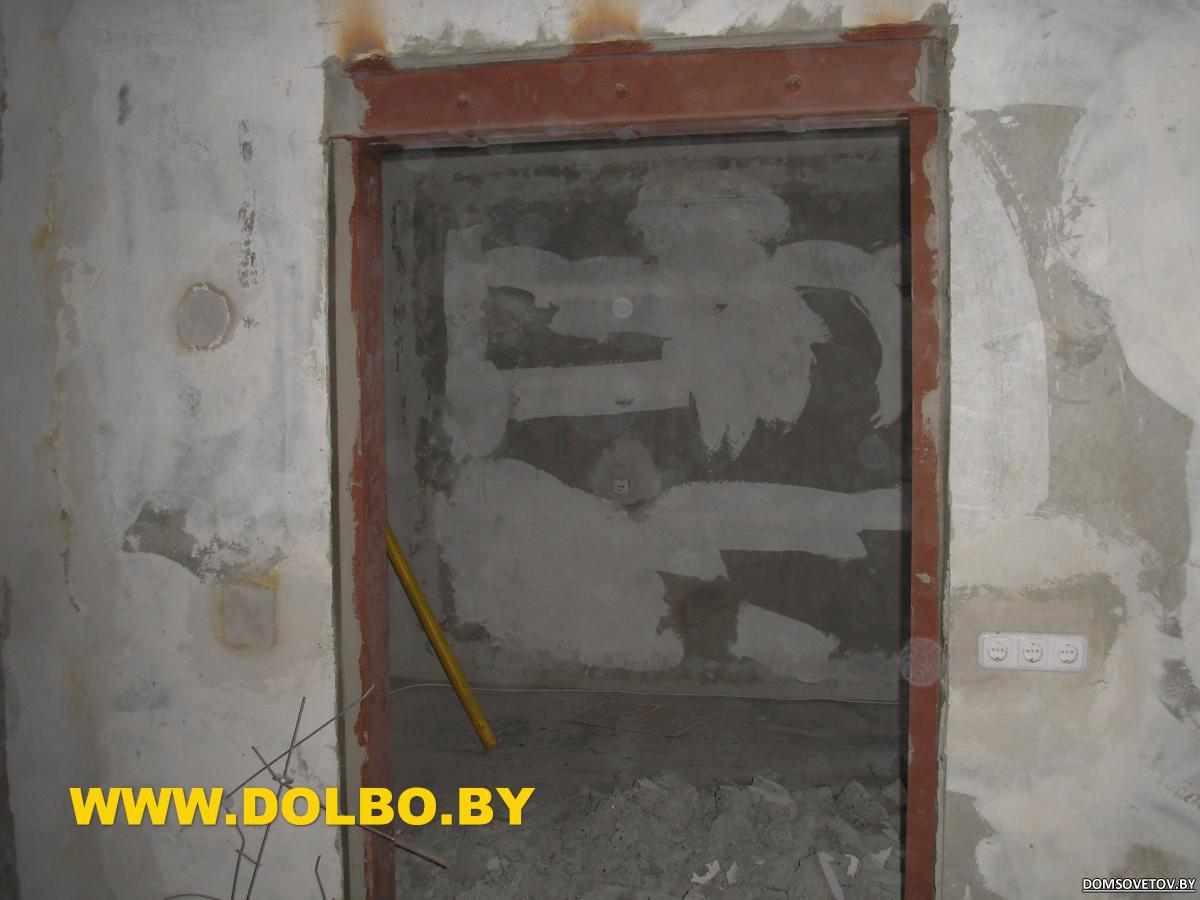

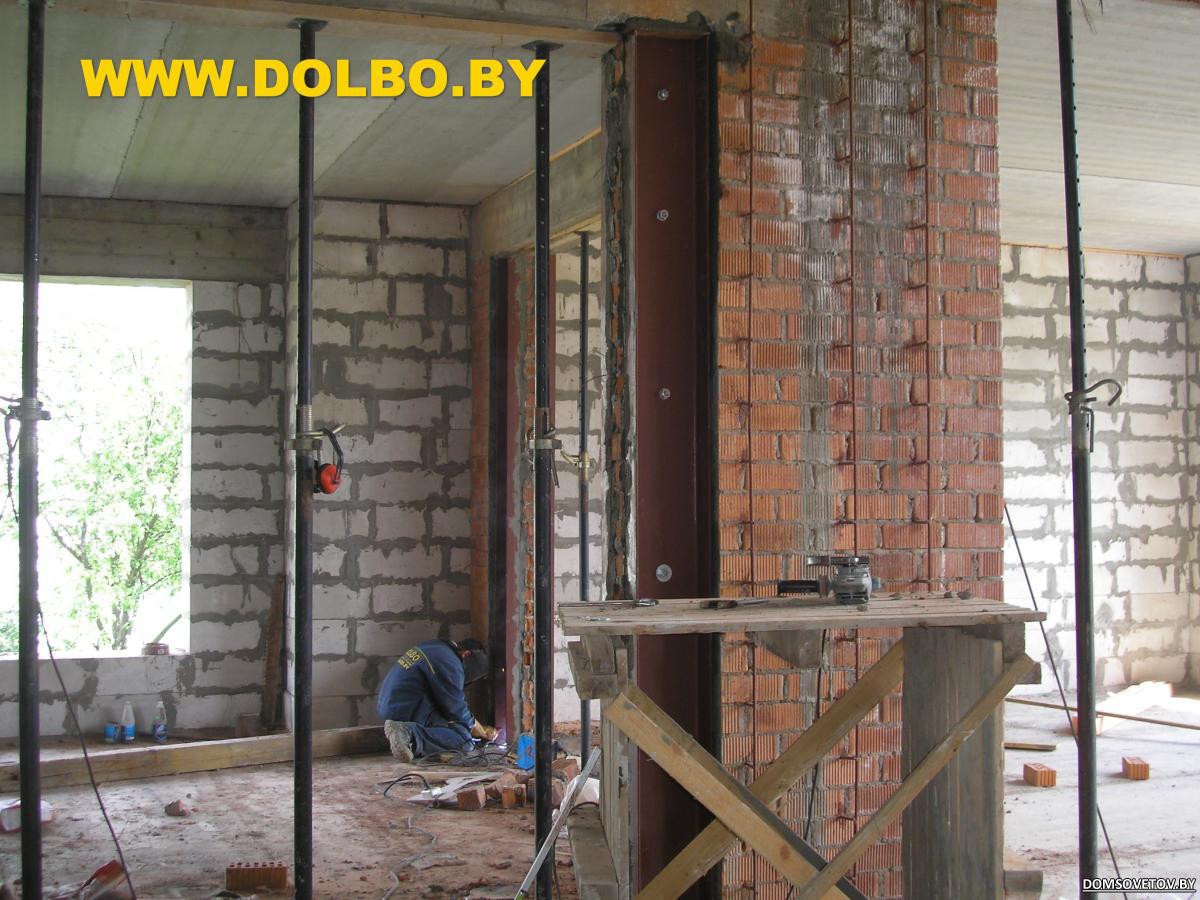

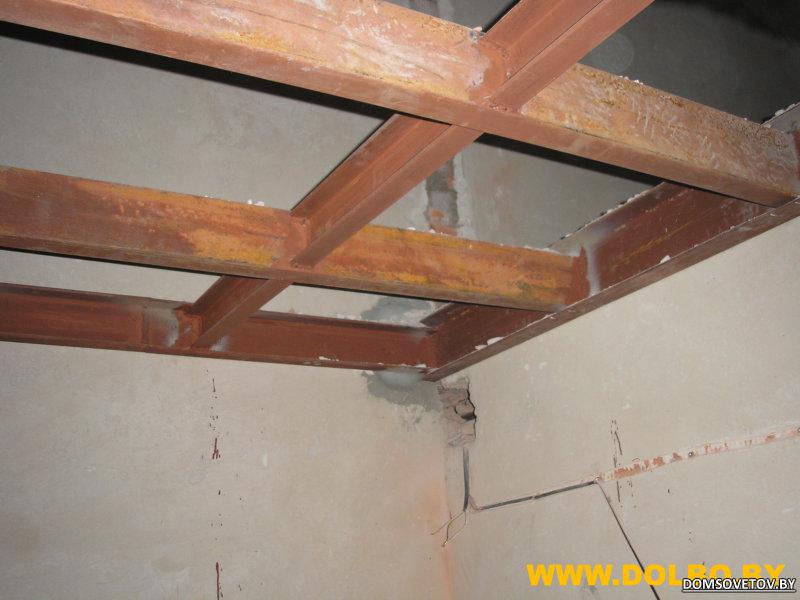

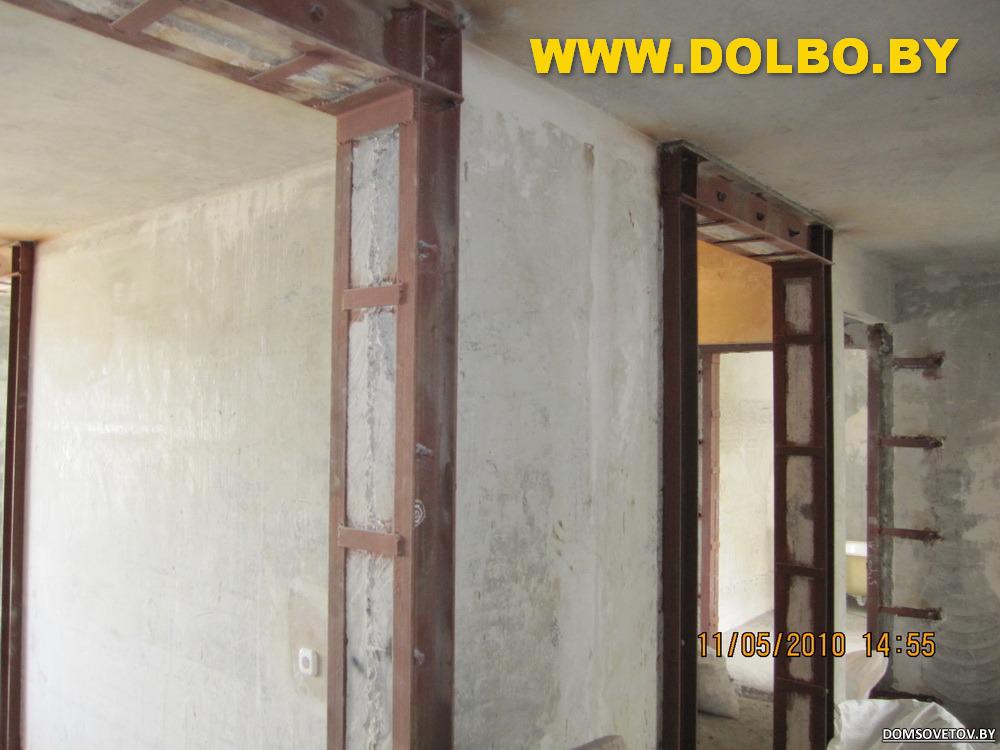

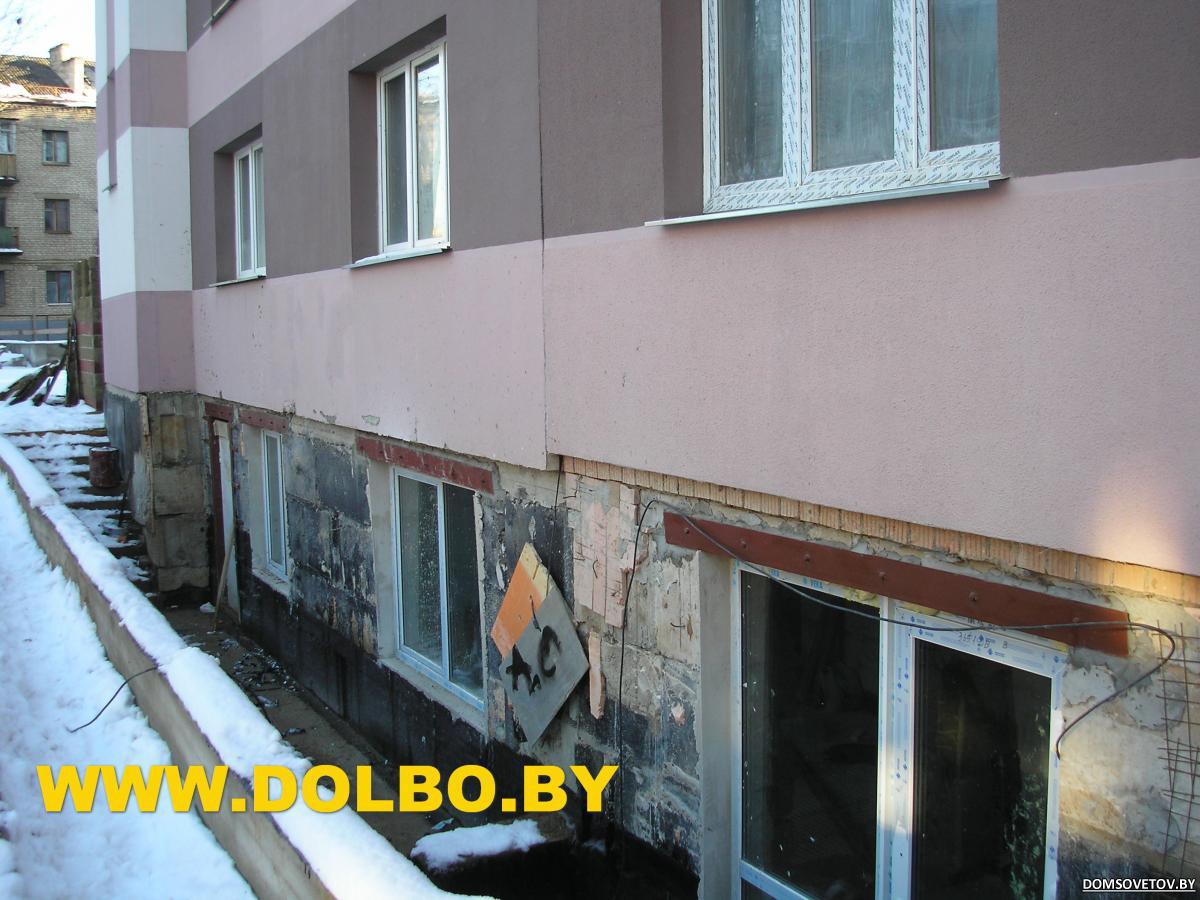

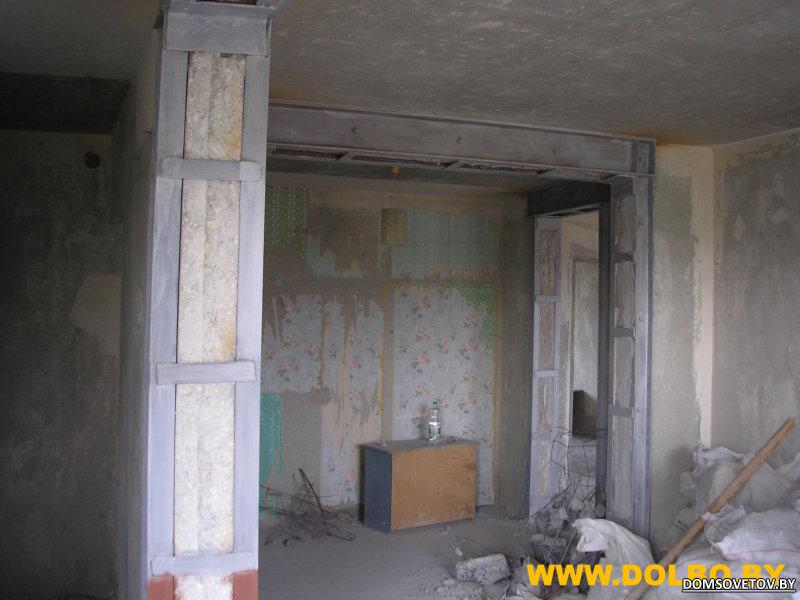

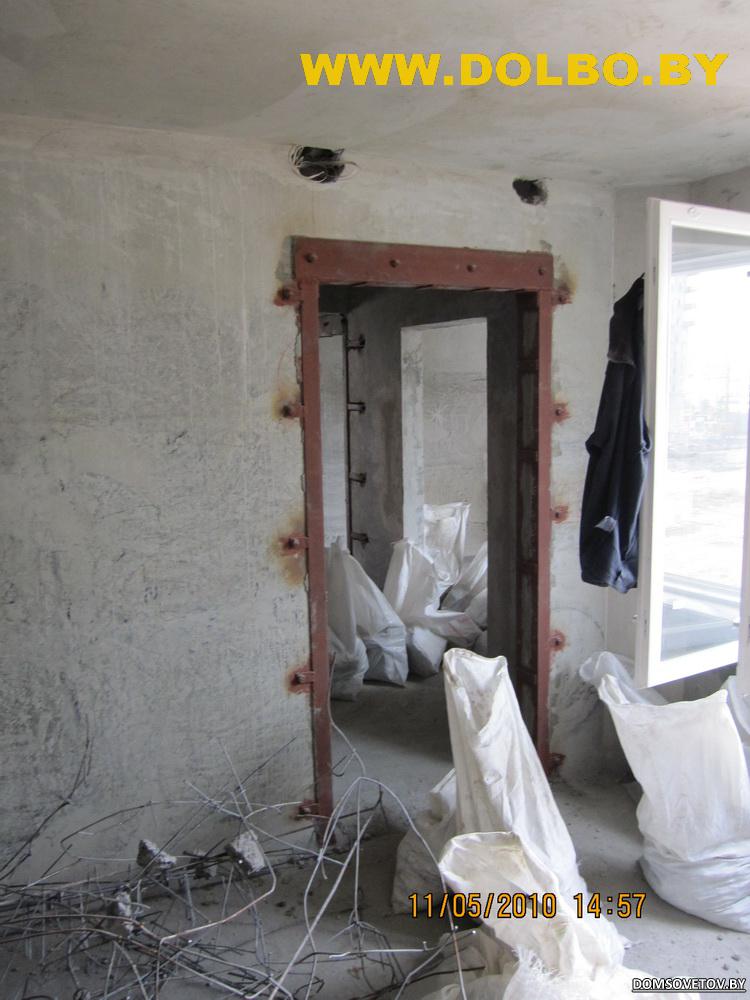

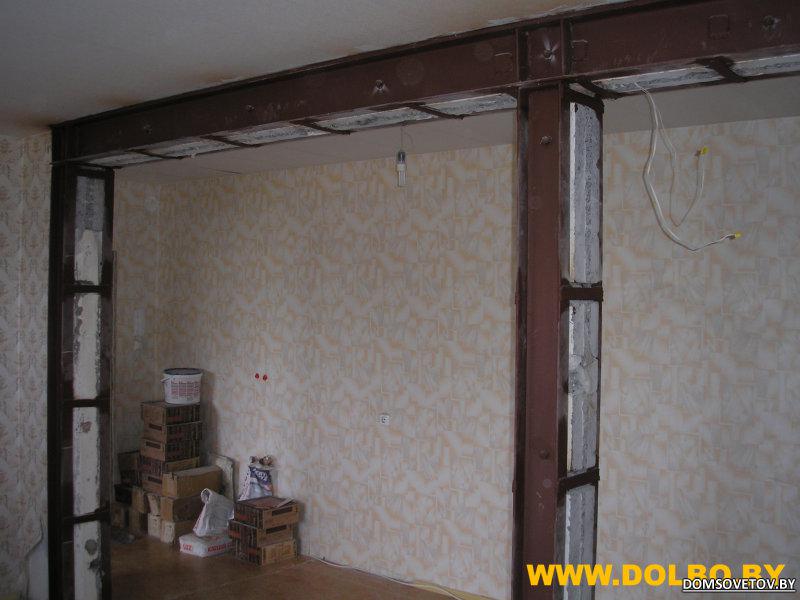

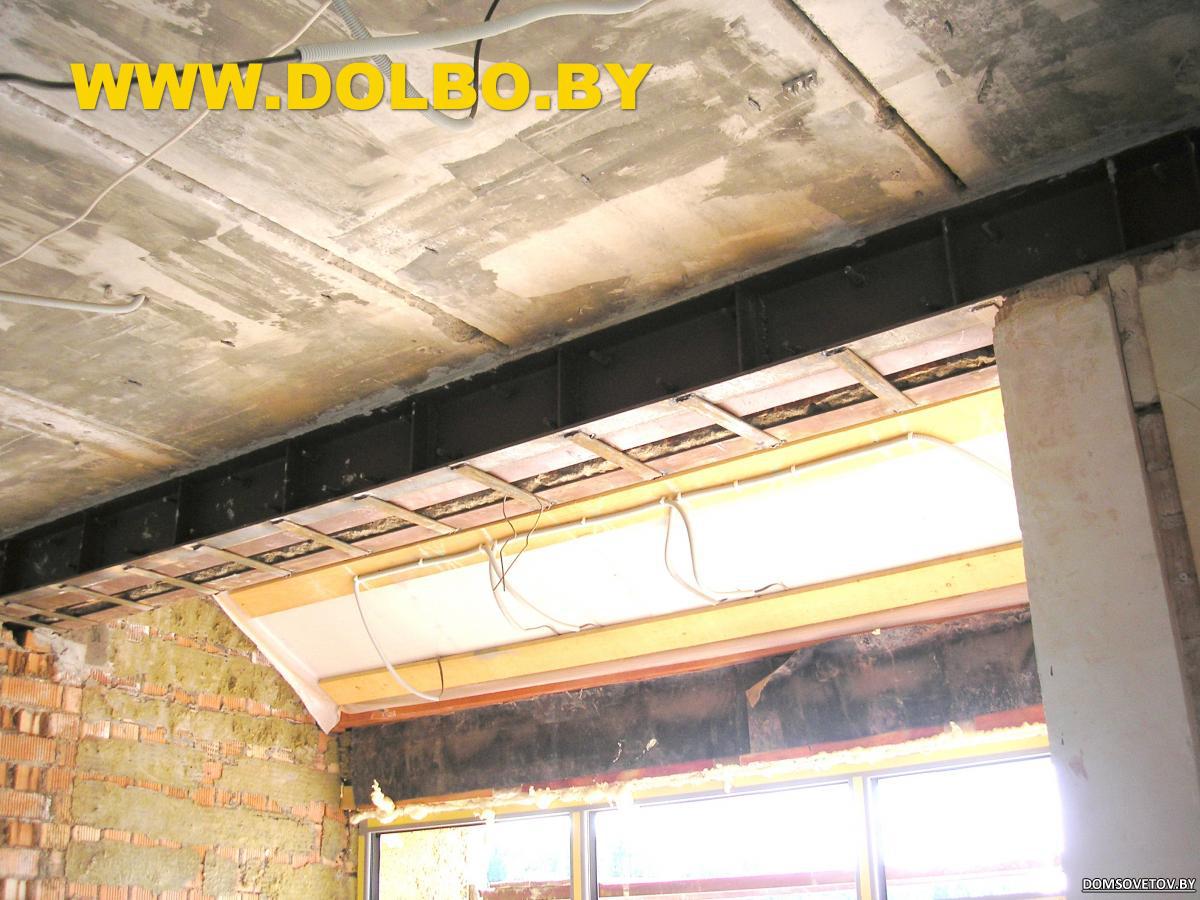

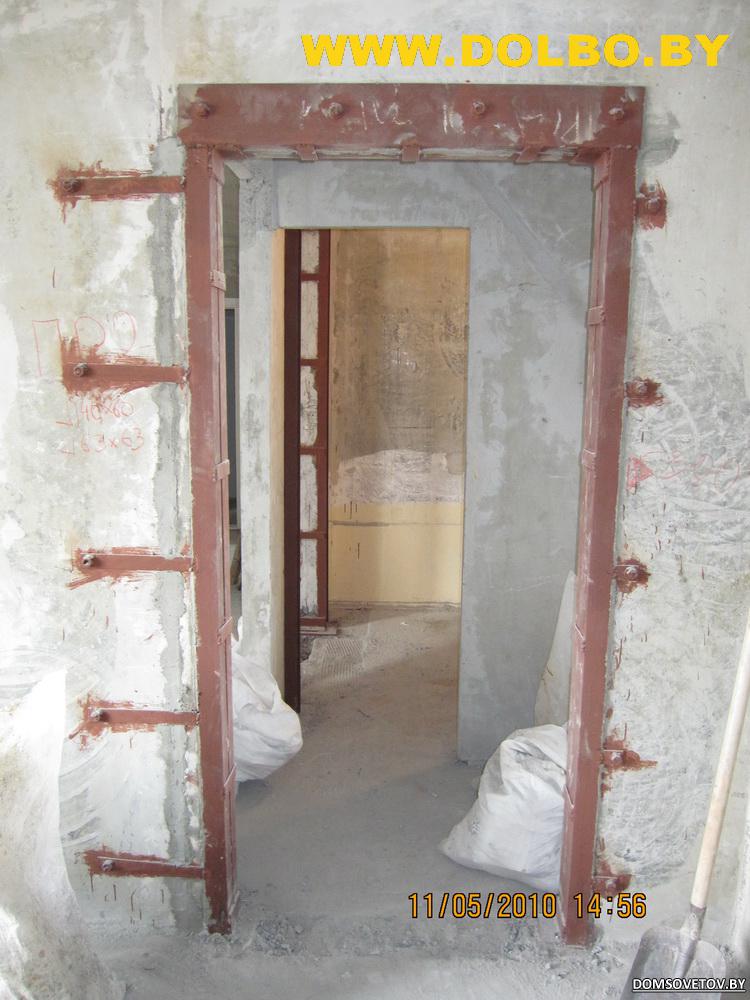

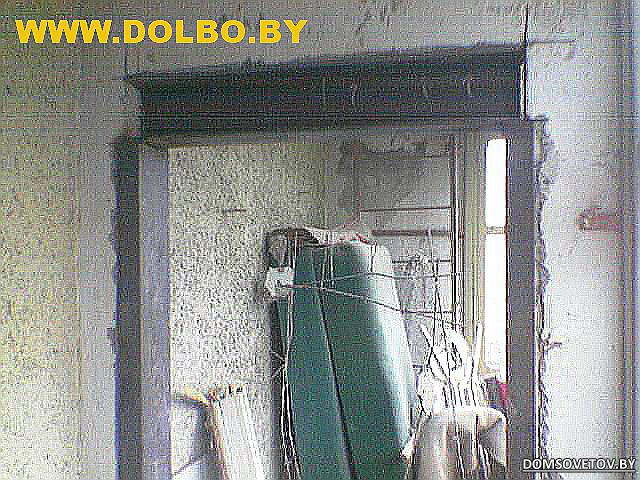

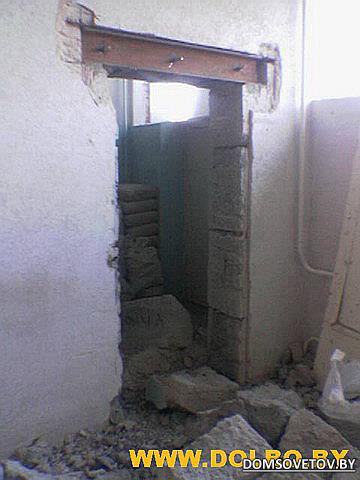

примерно такое усиление будет:
http://www.domsovetov.by/picture.php...pictureid=1059http://dolbo.by/images/stories/schem...d-sh-jbi-1.jpg
ориентировочно стоимость такого проема с усилением и материалами - 1000-1300уе


по поводу проема спальня/кладовая - скорее всего ненесущая
В любом случае, вначале, обследование инженера-конструктора - он решит.

выполнять работы (по-правильному - только после положительного заключения госстройэкспертизы по проекту)
рассчитывать что-то по стоимости точно можно только после конструктивной части проекта (схема усиления, спецификация материалов и тп)

можем решать весь комплекс вопросов по согласованию (утверждению):
полное сопровождение нашим юристом до получения нового техпаспорта (от вас доверенность) - ок 1000уе
проект с прохождением госстройэкспертизы - 600-700уе
технадзор - 130уе
+квитанции - ок 70-100уе

DOLBO.BY,
Большое спасибо, будем думать...
